Niyə DC Circuit Mühafizəsi Enerji Sistemlərinin Gələcəyi üçün Kritikləşir?

Qlobal elektrik sənayesi getdikcə birbaşa cərəyandan asılı olur. Günəş fotovoltaik massivləri, akkumulyator enerjisini saxlama sistemləri, elektrik nəqliyyat vasitələrini doldurma stansiyaları, telekommunikasiya avadanlığı və məlumat mərkəzləri mühüm DC bölmələrini ehtiva edir. Bu proqramlar genişləndikcə, dövrə qorunması dəstəkləyici komponentdən sistem təhlükəsizliyinin mərkəzi hissəsinə keçir. ADC dövrə açarıanormal cərəyanı tez və təhlükəsiz şəkildə ayırmalı, kabellərin, çeviricilərin, batareyaların və qoşulmuş avadanlıqların zədələnməsini məhdudlaşdırmalıdır.

DC-nin kəsilməsi texniki cəhətdən AC-nin kəsilməsindən fərqlidir. AC dövrəsində cərəyan təbii olaraq saniyədə dəfələrlə sıfırdan keçir, bu da elektrik qövsünü söndürməyə kömək edir. DC-nin təbii sıfır kəsişməsi yoxdur, ona görə də kontaktlar ayrıldıqdan sonra qövs sabit qala bilər. Buna görə DC üçün nəzərdə tutulmuş kəsicilər uyğun kontakt strukturları, qövs kanalları, maqnit üfürmə quruluşları, izolyasiya məsafələri və naqil konfiqurasiyaları tələb edir. AC açarı heç vaxt DC xidməti üçün uyğun hesab edilməməlidir, çünki onun cari reytinqi adekvat görünür.

Aydın sənaye meyllərindən biri daha yüksək sistem gərginliklərinə və daha böyük güc sıxlığına doğru irəliləmədir. Daha yüksək DC gərginliyi eyni ötürülən güc üçün cərəyanı azalda bilər, dirijor itkilərini və kabel tələblərini azaltmağa kömək edir. Bununla belə, o, həm də izolyasiya koordinasiyasını və qövs kəsilməsini daha tələbkar edir. Məhsul seçimində nominal əməliyyat gərginliyi, nominal cərəyan, dirəklərin sayı, qısaqapanma qabiliyyəti, istifadə mühiti və istehsalçının müəyyən etdiyi əlaqə metodu nəzərə alınmalıdır. Polarite tələbləri bəzi DC kəsici dizaynları üçün xüsusilə vacibdir.

Digər bir tendensiya açarlar və elektron monitorinq arasında daha sıx koordinasiyadır. Müasir enerji sistemləri həddindən artıq istiləşməni, həddindən artıq yüklənmələri, izolyasiya nasazlıqlarını və qeyri-normal iş rejimlərini müəyyən etmək üçün sensorlar, nəzarətçilər və rabitə şəbəkələrindən getdikcə daha çox istifadə edir. Mexanik qorunma vacib olaraq qalır, lakin o, qoruyucuları, gərginliyə qarşı qoruyucu qurğuları, kontaktorları, izolyasiyaya nəzarət cihazlarını və batareyanın idarəetmə sistemlərini əhatə edə bilən daha geniş mühafizə arxitekturasının bir hissəsinə çevrilir. Yuxarı və aşağı axın cihazları arasında seçiciliyə də daha çox diqqət yetirilir, çünki lazımsız bağlanma bütün günəş enerjisinə, saxlama şkafına, doldurma şkafına və ya sənaye prosesinə təsir göstərə bilər.

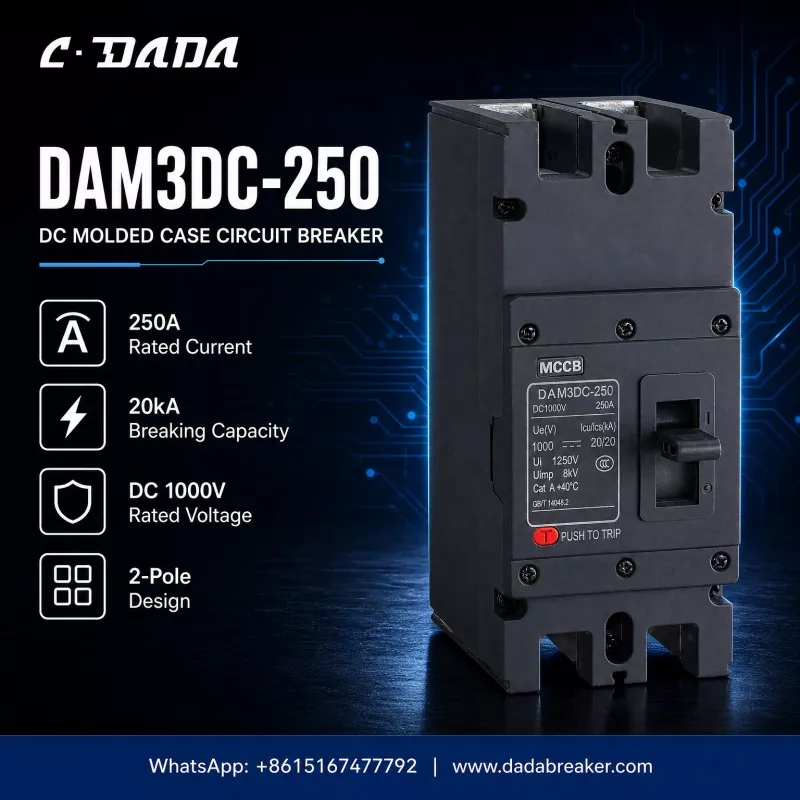

DAM3DC-250 tərəfindən göstərilmişdirŞanxay Dada Elektrikdaha yüksək cərəyan paylanmasında istifadə olunan qəliblənmiş gövdəli DC açarının növünü təsvir edir. Görünən spesifikasiyalar 250 A nominal cərəyanı, 1000 V DC nominal gərginliyi, 20 kA qırılma qabiliyyətini və iki qütblü dizaynı göstərir. Bu dəyərlər onun nəzərdə tutulan elektrik diapazonunu təsvir edir; hər bir quraşdırma üçün uyğunluğu özləri müəyyən etmirlər. Mühəndislər hələ də faktiki qısaqapanma səviyyəsini, dirijorun ölçüsünü, ətraf mühitin temperaturunu, qapalı şəraiti, yük xüsusiyyətlərini, quraşdırma hündürlüyünü, tətbiq olunan standartları və tələb olunan mühafizə koordinasiyasını yoxlamalıdırlar.

Son istifadəçilər üçün aydın etiketləmə və sənədlər eyni dərəcədə dəyərlidir, çünki düzgün quraşdırma, texniki qulluq və dəyişdirmə qərarları cihazın təsdiqlənmiş reytinqlərini və xidmətdəki məhdudiyyətlərini bilməkdən asılıdır.

Gələcəyə baxaraq, alıcılar yalnız cari reytinqə görə cihazları seçməkdənsə, tətbiq üçün xüsusi yoxlamaya daha çox diqqət yetirəcəklər. Etibarlı DC qorunması düzgün gərginlik uyğunluğundan, adekvat kəsilmə qabiliyyətindən, düzgün dirək konfiqurasiyasından, idarə olunan quraşdırmadan və dövri yoxlamadan asılıdır. Bərpa olunan enerjinin istehsalı, saxlanması və elektrikləşdirilmiş nəqliyyat inkişaf etməyə davam etdikcə, bu əsasları başa düşmək sistem dizaynerlərinə riskləri azaltmağa və daha etibarlı DC şəbəkələri qurmağa kömək edəcək.
