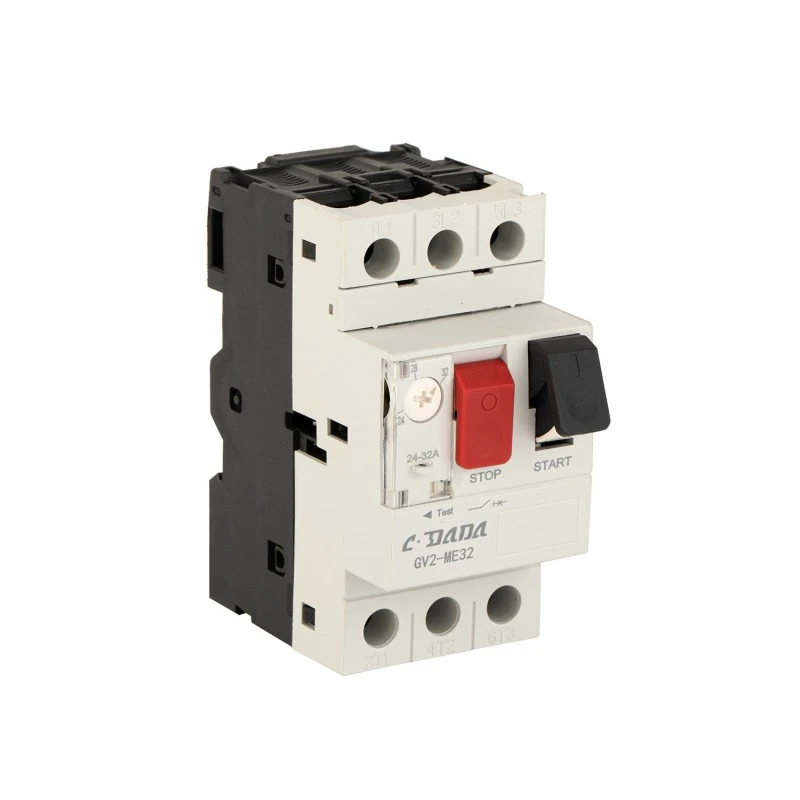

Davamlı Motor Mühafizəsi Devre Kesici İstehsalçısı

Təsnifat

Növ

Cari diapazon

Əsas Xüsusiyyətlər

Çərçivə Ölçüsü

Yığcam (NS2-25 seriyası)

0,63A - 25A

DIN relsinə montaj, 400V-də 100kA Icu, vida/yay terminalları

Standart (NS2-32 seriyası)

0,1A - 32A

Genişlənmiş diapazon, termal-maqnit səfəri, faza çatışmazlığından qorunma

Güc (NS2-80/100 seriyası)

10A - 100A

Daha yüksək istilik tutumu, 15-50kA Icu, panel montajı

Səyahət Texnologiyası

Termal-maqnit

0,63A - 100A

Bimetalik həddindən artıq yük + solenoid qısaqapanma, tənzimlənən Ir

Elektron

25A – 150A

Mikroprosessor əsaslı, faza balanssızlığı, yer çatışmazlığı, rabitə

Nəzarət növü

Düyməni basın

0,63A - 32A

Qırmızı OFF düyməsi, birbaşa motora nəzarət, yerli əməliyyat

Dönər Tutacaq

10A - 100A

OFF vəziyyətində kilidlənə bilər, asma kilid əlavəsi (3 kilid)

Uzaqdan İdarəetmə Hazırdır

25A - 100A

Şunt açma/aşağı gərginlik buraxma uyğunluğu

İstifadə kateqoriyası

AC-3

Bütün reytinqlər

İş zamanı dələ qəfəsli motorun işə salınması/dayanması

AC-4

0,63A - 32A

Dələ qəfəsli motorun işə salınması, qoşulması, düymlənməsi (10×In)

Qütb Konfiqurasiyası

3-Qütb

0,63A - 100A

Standart üç fazalı mühərrik mühafizəsi

4-qütb

0,63A - 32A

Üç fazalı + neytral və ya iki pilləli mühərrik keçidi

Funksiya

Aşkarlama prinsipi

Texniki Parametrlər

Həddindən artıq yükdən qorunma (termal)

Bimetalik zolaq istilik genişlənməsi

Tənzimlənən 0,63-100A, açma sinfi 10A (6×In-də 2-10s), ətraf mühitin kompensasiyası -20°C ilə +60°C

Qısaqapanmadan Mühafizə (Maqnit)

Elektromaqnit solenoid dalgıç

Sabit 12-14×In (motor üçün optimallaşdırılmış), <20ms əməliyyat, 100kA kəsmə qabiliyyəti

Faza çatışmazlığından qorunma

Bimetalların diferensial qızdırılması

Tək fazalı açıq vəziyyətdə 0,9×In-də 10 saniyə ərzində səfər, tək fazalı zədələnmənin qarşısını alır

Faza balanssızlığının qorunması

Fazalar arasında istilik fərqi

Cari balans >2 dəqiqə >30% olduqda səfər

Kilidlənmiş Rotor Mühafizəsi

Davamlı yüksək cərəyan (>2s üçün>6×In)

Termal əyri ilə inteqrasiya olunub, rotorun/statorun zədələnməsinin qarşısını alır

Əllə keçid

Mexanik keçid/basın düyməsi

100.000 elektrik əməliyyatı, ON-OFF motorun idarə edilməsi, izolyasiya funksiyası

Sənaye Sektoru

Xüsusi Tətbiq

Tipik Spesifikasiyalar

Sənaye avtomatlaşdırılması

Konveyer sistemləri, nasoslar, kompressorlar, fanatlar

4A-25A, AC-3, 100kA Icu, düyməyə nəzarət, DIN rels

HVAC Sistemləri

Soyuducular, kondisionerlər, soyutma qüllələri

10A-32A, ətraf mühitin kompensasiyası, yüksək başlanğıc tezliyi

Su və Çirkab Sular

Sualtı nasoslar, gücləndirici stansiyalar, suvarma

6A-40A, qurudan qorunma (təzyiq açarının inteqrasiyası), IP65 korpusları

Maşın alətləri

Torna dəzgahları, freze maşınları, dəyirmanlar

1.6A-10A, yüksək hücum dayanımı, tez-tez işə salma (AC-4)

Materialla işləmə

Kranlar, qaldırıcılar, konveyerlər, liftlər

10A-63A, fırlanan tutacaq, kilidlənə bilən OFF, mexaniki bloklama

Qida və İçki

Mikserlər, dəyirmanlar, qablaşdırma maşınları

2.5A-16A, paslanmayan polad aksesuarlar, yuyulma xidməti

Bərpa olunan enerji

Günəş izləmə mühərrikləri, külək turbinlərinin köməkçiləri

1A-10A, uzadılmış temperatur diapazonu (-25°C ilə +70°C)

Neft və Qaz

Qazma qurğusunun köməkçiləri, nasos yuvaları

25A-100A, tropikləşdirilmiş (T2), korroziyaya davamlı, yüksək zərbə müqaviməti

Mərhələ

Proses Detalları

Keyfiyyətə Nəzarət Nöqtələri

Bimetal elementlərin istehsalı

Inconel/passivləşdirilmiş polad kompozit yayma, əyilmə xüsusiyyətləri üçün istilik müalicəsi, formaya ştamplama, kalibrləmə markalanması

Bükülmə dərəcəsi 0,15-0,25 mm/°C, səfər temperaturu ±3% dözümlülük, 200°C-də sabitlik sınağı 1000 saat

Elektromaqnit rulonlarının istehsalı

Mis məftil sarğı (0,3-0,8 mm), vakuum lak hopdurulması, maqnit nüvənin yığılması

DC müqaviməti ±5%, dielektrik gücü 2kV/1dəq, alma/çıxma gərginliyi sınağı

Termal Trip Kalibrləmə

Dəqiq cərəyan vurma ilə avtomatlaşdırılmış kalibrləmə stansiyası, temperatur kamerası (-20°C-dən +60°C)

1.05 × Ir, 1.25 × Ir, 6 × Ir qeydə alınmış, ± 10% dözümlülük, daimi işarələmə zamanı səyahət vaxtı

Maqnit Səyahət Parametrləri

Solenoid hava boşluğunun tənzimlənməsi, yayın əvvəlcədən yüklənməsinin kalibrlənməsi, quraşdırıldıqdan sonra möhürlənir

12-14×Ir ±10%, <20ms əməliyyat, müdaxiləyə davamlı sızdırmazlıqda ani səfər

Əlaqə Sistemi Assambleyası

Gümüş ərintisi (AgNi və ya AgCdO) kontaktları mis daşıyıcılara lehimlənmiş, hərəkət həndəsəsini silir

Kontakt müqaviməti <1mΩ, sərtlik HV 100-150, lehimləmə gücü >50MPa

Arc Chute inteqrasiyası

Keramika ayırıcı plitələr (6-12 boşqab), qövs ötürücüsünün düzülməsi, deionlaşdırıcı kamera montajı

Dielektrik gücü >2.5kV, qövs söndürmə <10ms 400V-də, ölçülü ±0.1mm

Yekun Mexanizm Assambleyası

Düyməni dəyişdirmək/basmaq mexanizmi, keçidsiz üstələmə, kontakt təzyiq yayları, tutacaq bağlantısı

Mexanik dözümlülük 100.000 əməliyyat, təmas təzyiqi 5-10N, sıçrayış vaxtı <3ms

Kompleks Test

İlkin enjeksiyon sınağı (0,5-1000A), zaman-cərəyan əyrisinin yoxlanılması, faza çatışmazlığı simulyasiyası

100% avtomatlaşdırılmış test, məlumatların qeydiyyatı, QR kodun izlənməsi

Komponent

Materialın spesifikasiyası

Təchizatçı Standartları

Əsas Xüsusiyyətlər

Bimetalik zolaq

Inconel 718/passivləşdirilmiş polad kompozit (ASTM TM2) və ya mis/polad

ASTM B388, IEC 60404

Əyilmə dərəcəsi 0,2 mm/°C, 20 il ərzində sabitlik ±3%, sürünməyə qarşı müqavimət

Elektromaqnit Bobin

Emayelənmiş mis məftil Sinfi F (155°C) və ya Sinif H (180°C)

IEC 60317, NEMA MW 35

Sökülmə gərginliyi >2kV, lehimləmə qabiliyyəti 390°C/2s, elastiklik

Maqnit nüvəsi

Silikon polad laminasiyalar (0,35-0,5 mm) və ya bərk dəmir

IEC 60404-8, JIS C 2552

Yüksək keçiricilik, aşağı qalıcılıq, ardıcıl alma xüsusiyyətləri

Əsas Əlaqələr

Elektrolitik mis (Cu-ETP) + AgNi 90/10 və ya AgCdO ucları

ASTM B152, IEC 60368

Keçiricilik ≥100% IACS, qövs eroziyası müqaviməti, qaynaq əleyhinə

Springs ilə əlaqə saxlayın

Berilyum mis (CuBe2) və ya paslanmayan polad 301

ASTM B196

Yorğunluq müddəti >100.000 dövr, ardıcıl təzyiq 5-10N

Qövs çubuqları

Steatit keramika və ya alüminium oksidi (Al₂O₃ 95%)

IEC 60672

İstilik müqaviməti >1000°C, dielektrik gücü >15kV/mm

Arc Runners

Mis-volfram (CuW) və ya mis örtüklü polad

ASTM B702

Qövs eroziyası müqaviməti, maqnit qövsünün əyilməsi

Kalıplanmış qutu

BMC (DMC-2) termoset plastik və ya PA66 GF30

IEC 60664-1, UL 94 V-0

İzləmə indeksi >600V, istilik müqaviməti 180°C, təsir >7 kJ/m²

Əməliyyat mexanizmi

Sink örtüklü polad və ya paslanmayan polad 304

ISO 898-1, ASTM A240

Dartma gücü >400MPa, korroziyaya davamlı, aşınmaya davamlıdır

Terminallar

Mis C36000 və ya qalay örtüklü mis C11000 (5-8μm)

ASTM B16/B187

Cari sıxlığı 1,0-1,5 A/mm², fırlanma anı 1,5-3,0Nm

Standart

Əhatə dairəsi

Tətbiq olunan Reytinqlər

IEC 60947-2

Aşağı gərginlikli keçid qurğuları - Elektrik kəsiciləri

Qısaqapanmadan qorunma, qırılma qabiliyyəti, izolyasiya

IEC 60947-4-1

Kontaktörlər və mühərrik starterləri - Elektromexaniki kontaktorlar və motor starterləri

Motorun işə salınması, həddindən artıq yükdən qorunma, kontaktorlarla koordinasiya

EN 60947-2 / EN 60947-4-1

Avropa uyğunlaşdırılmış versiyaları

CE işarəsi, AB bazarına uyğunluq

GB/T 14048,2 / GB/T 14048,4

Çin milli standartları

CCC sertifikatı, Çin bazarı

Test Kateqoriya

Xüsusi Test

Qəbul meyarları

Temperatur yüksəlişi

Ir nominalında davamlı cərəyan

Terminallar ≤80K (gümüş), ≤65K (çılpaq), bimetal ≤85K

Dielektrik xassələri

Güc-tezliyə davamlılıq (2kV-2.5kV/1min), impuls (6kV-8kV)

Heç bir nasazlıq, flashover yoxdur

Həddindən artıq yükdən qorunma

1.05×Ir (səfər 2saat), 1.25×Ir (səfər ≤2saat), 1.5×Ir (səfər <4dəq)

Hər açma sinfi üçün şərti açma vaxtları

Qısaqapanmanın qırılması

Nominal gərginlikdə Icu (son), Ics (xidmət).

100kA @ 400V (yığcam), 15-50kA @ 400V (güc diapazonu)

Koordinasiya

SCPD ilə Tip 1 və ya Tip 2

Tip 2: zərər yoxdur, dərhal yenidən əməliyyat

Faza uğursuzluğuna həssaslıq

0.9×Ir-də birfazalı əməliyyat

10 saniyə ərzində səfər, motorun tək fazalı olmasının qarşısını alır

Mexanik Dözümlülük

100.000 yüksüz əməliyyat

<5% parametr sürüşməsi, mexaniki nasazlıq yoxdur

Elektrik Dözümlülük

100.000 AC-3 əməliyyatı (0,63-32A)

Kontakt aşınması <50%, səfər xüsusiyyətləri saxlanılır

Ekoloji

Nəm istilik (IEC 60068-2-30), soyuq, quru istilik

Kondisionerdən sonra funksionaldır, korroziya yoxdur

EMC

Şüalanan/keçirici müdaxilələrə qarşı toxunulmazlıq (elektron növlər)

Heç bir narahatçılığa yol verilmir, EN 60947-4-1 Əlavə L

Material

Yoxlama maddələri

Nümunə Planı

Avadanlıq

Bimetalik zolaqlar

Bükülmə dərəcəsi, müqavimət, sabitlik, ölçülü dözümlülük

Partiya başına, nümunə testi

Termal soba, əyilmə ölçeri, müqavimət körpüsü

Emal edilmiş tel

Diametr, izolyasiya qalınlığı, qırılma gərginliyi, elastiklik

AQL 0.65

Mikrometr, dielektrik test cihazı, uzanma test cihazı

Gümüş əlaqə məsləhətləri

Saflıq, sıxlıq, sərtlik, lehimləmə ərintisi uyğunluğu

Partiya başına

Spektrometr, sərtlik yoxlayıcı, metallurgiya mikroskop

Plastik birləşmələr

Şüşə tərkibi, özlülük, müalicə xüsusiyyətləri, alışqanlıq

Partiya başına

Ərimə axını indeksatoru, DSC, UL 94 sınaq aparatı

Polad komponentlər

Sərtlik, dartılma gücü, ölçülü dözümlülük

AQL 1.0

Rockwell sərtlik test cihazı, dartma maşını, CMM

stansiya

Nəzarət Parametrləri

Tezlik

Metod

Bimetal kalibrləmə

Gəzinti temperaturu, istinad temperaturunda əyilmə, işarələmə

Hər bir vahid

Cari inyeksiya ilə avtomatlaşdırılmış kalibrləmə stansiyası

Bobin sarılması

Dönüşlərin sayı, gərginlik, müqavimət, izolyasiya

Hər bir vahid

Geribildirimli avtomatlaşdırılmış sarma maşını, ohmmetr

Maqnetik səfər ayarı

Hava boşluğu, yay ön yükü, ani səfər cərəyanı

Hər bir vahid

İlkin enjeksiyon test cihazı (50-1000A), vaxtın ölçülməsi

Əlaqə montajı

Əlaqə boşluğu, təzyiq, hizalanma, müqavimət

Hər 100 ədəd

Qüvvəölçən, mikro-ohmmetr, optik komparator

Mexanizm inteqrasiyası

Dəyişdirmə qüvvəsi, səfərsiz funksiya, tutacaqla işləmə

Hər bir vahid

Avtomatlaşdırılmış funksional test cihazı, qüvvənin yerdəyişməsi əyrisi

Test elementi

Standart

Nümunə ölçüsü

Termal səfərin yoxlanılması

1.05×Ir (səfərsiz), 1.25×Ir (səfər), vaxt qeydi

100%

Maqnetik səfərin yoxlanılması

12-14×Ir ani səfər, <20ms

100%

Faza uğursuzluq testi

Tək fazalı əməliyyat, 10 saniyə ərzində səfər

100%

Dielektrik müqavimət gərginliyi

2kV AC/1dəq

100%

İzolyasiya müqaviməti

>100MΩ @ 500V DC

100%

Kontakt müqaviməti

Hər qütb üçün <1mΩ

100%

Mexanik əməliyyat

10 ON-OFF dövrü, hamar işləmə

100%

Vizual və ölçülü yoxlama

Kritik ölçülərdə sıfır qüsur

100%

İşarələmə davamlılığı

Solventlə silinmə, aşınma testi

AQL 1.0

Qablaşdırma bütövlüyü

Düşmə testi, vibrasiya (ISTA 3A)

Lot başına

Avadanlıq kateqoriyası

Maşın Spesifikasiyası

Funksiya

Tutum

Bimetal istehsal xətti

Dəqiq yayma dəyirmanı, istilik müalicəsi sobası, ştamplama presi

Bimetalik zolaqların istehsalı, kalibrləmə

Gündə 50.000 zolaq

Avtomatlaşdırılmış kalibrləmə

Temperatur kameraları olan 6 stansiyalı fırlanan kalibrləmə sistemi

Termal səfərin kalibrlənməsi (-20°C ilə +60°C)

2000 ədəd/gün

İlkin Enjeksiyon Testi

1000A ilkin cərəyan inyeksiya dəsti

Zaman-cari əyrinin yoxlanılması

500 ədəd/saat

Bobin Sarma

Gərginliyə nəzarət edən CNC sarma maşınları

Elektromaqnit bobin istehsalı

10.000 rulon / gün

Brazing ilə əlaqə saxlayın

İdarə olunan atmosfer lehimləmə sobası (H₂/N₂)

Mis daşıyıcılara gümüş ucu lehimləmə

5000 kontakt/saat

Məclis

Əmək yığım hüceyrələri

Mexanizmin yığılması, kalibrlənməsi, sınaqdan keçirilməsi

Hər bir xətt üçün 3000 ədəd/gün

Dözümlülük Testi

Mexanik/elektrik ömrü test stendləri (100.000 dövr)

Həyatın yoxlanılması, aşınma monitorinqi

200 ədəd eyni vaxtda

Ətraf Mühitin Testi

Temperatur/rütubət kameraları, vibrasiya masaları

IEC 60068-2 uyğunluğunun yoxlanılması

100 ədəd/gün

Məhsul Kateqoriya

Aylıq tutum

Standart çatdırılma vaxtı

Təcili Sifariş imkanı

Yığcam MPCB (0,63A-25A)

100.000 ədəd

4-5 həftə

3 gün (stok komponentləri)

Standart MPCB (0.1A-32A)

80.000 ədəd

4-5 həftə

5 gün

Güc MPCB (10A-63A)

60.000 ədəd

4-5 həftə

7 gün

Ağır MPCB (40A-100A)

20.000 ədəd

4-5 həftə

10 gün

Elektron MPCB (25A-150A)

20.000 ədəd

4-5 həftə

7 gün

şöbəsi

Kadrlar

Ekspertiza

Məsuliyyətlər

Ar-Ge Mühəndisliyi

5 mühəndis

Mühərrikin mühafizəsi alqoritmləri, bimetalik materiallar, elektromaqnit dizaynı, qövs söndürmə

Yeni məhsul inkişafı, istilik modelləşdirmə, patent portfeli (40+ patent)

Proses mühəndisliyi

18 mühəndis

Dəqiq kalibrləmə, avtomatlaşdırılmış montaj, arıq istehsal, Sənaye 4.0

İstehsalın optimallaşdırılması, SOP sənədləri, məhsuldarlığın yaxşılaşdırılması (>99,5%)

Test və Doğrulama

15 mühəndis

Yüksək cərəyan testi, motor simulyasiyası, ekoloji sınaq, EMC

Tip testinin koordinasiyası (IEC 60947-4-1), uğursuzluğun təhlili, sertifikatlaşdırma

Tətbiq mühəndisliyi

10 mühəndis

Motorun işə salınması hesablamaları, koordinasiya tədqiqatları, sahənin işə salınması

Müştərilərə texniki dəstək, sxemin dizaynı, motorun mühafizəsi üzrə təlim

Keyfiyyət Təminatı

30 texniki işçi

ISO 9001, IATF 16949, statistik prosesə nəzarət (SPC), metrologiya

Təchizatçı auditi, proses auditi, düzəldici fəaliyyət, kalibrləmə laboratoriyası

Sertifikatlaşdırma

Verən orqan

Əhatə dairəsi

Etibarlılıq

ISO 9001:2015

ZHONGDA HUAYUAN

Keyfiyyət idarəetmə sistemi

İllik müşahidə

IEC 60947-2 Tip Testi

SGS

Devre açarının performansı

Məhsul seriyasına görə

CE işarəsi

Bildiriş edilmiş orqan

AB bazarına çıxış

Dizayndan asılıdır

CCC (Çin)

CQC

Çin məcburi sertifikatı

5 illik etibarlılıq
