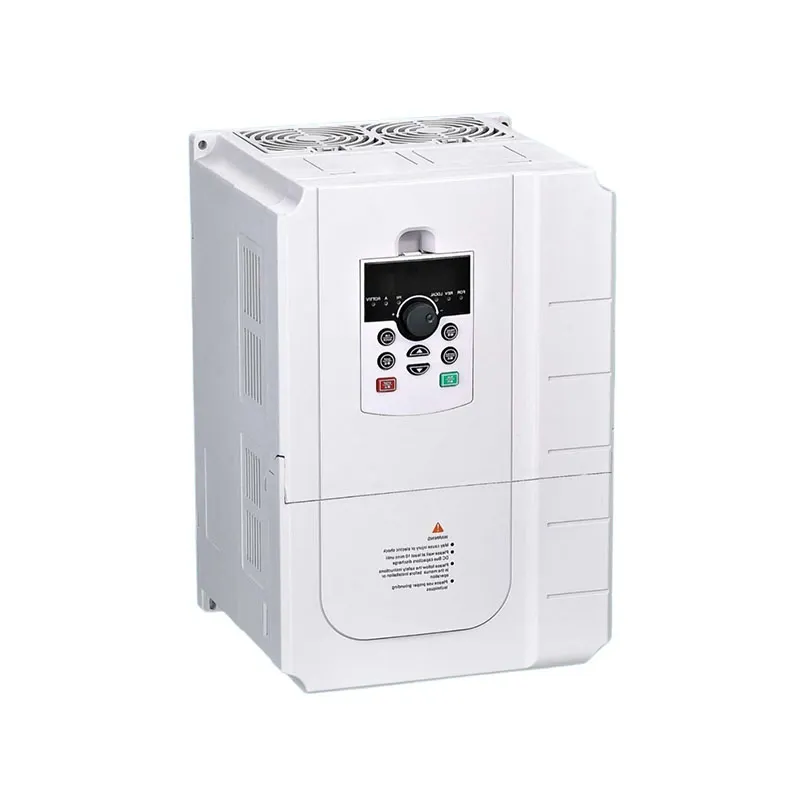

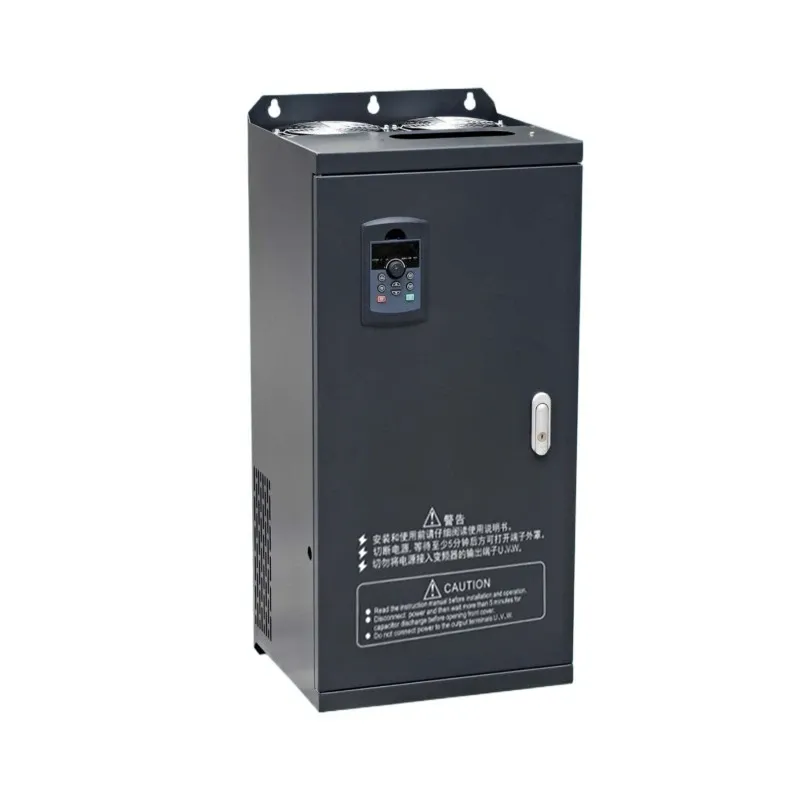

Çin Keyfiyyətli DC İnverter Təchizatçısı

Təsnifat

Növ

Güc diapazonu

Əsas Xüsusiyyətlər

Ərizə ilə

Simli çevirici

1kVt – 150kVt

Çoxsaylı MPPT girişləri, 3 fazalı çıxış, kommersiya/yaşayış, 98%+ səmərəlilik

Mərkəzi İnverter

100kVt – 10MW+

Tək böyük vahid, kommunal miqyaslı, transformatorla birləşdirilmiş, hər vatt üçün sərfəli

Mikroinvertor

250W – 2000W

Modul səviyyəsində, panel başına MPPT, gücləndirilmiş kölgə tolerantlığı, yüksək etibarlılıq

Hibrid çevirici

3kVt – 50kVt

Batareya saxlama inteqrasiyası, iki istiqamətli enerji axını, ehtiyat güc qabiliyyəti

Güc Optimizatoru

300W - 1000W

DC-DC çeviricisi + simli çevirici, modul səviyyəsində optimallaşdırma, sürətli bağlanma

Topologiya üzrə

Transformator əsaslı

1kVt – 10MVt

Galvanik izolyasiya, möhkəm, daha ağır, aşağı səmərəlilik (96-97%)

Transformatorsuz

1kVt – 250kVt

Daha yüksək effektivlik (98%+), daha yüngül, sızma cərəyanının idarə edilməsi tələb olunur

H-körpüsü

Bütün reytinqlər

Əsas kommutasiya topologiyası, PWM nəzarəti, sinus dalğa çıxışı

Çoxsəviyyəli (3 səviyyəli NPC/T tipli)

10kW – 10MW+

Azaldılmış keçid itkiləri, daha yaxşı dalğa forması keyfiyyəti, daha yüksək gərginlik qabiliyyəti

Giriş gərginliyi ilə

Aşağı Gərginlik

200V - 500V DC

Yaşayış sistemləri, tək simli konfiqurasiyalar

Orta Gərginlik

500V – 1000V DC

Kommersiya sistemləri, ABŞ-da 1000V NEC limiti

Yüksək Gərginlik

1000V – 1500V DC

Kommunal miqyaslı, 1500V standart halına gəlir, BOS xərclərini azaldır

Çıxış üzrə

Tək fazalı

1kVt - 10kVt

Yaşayış, 230V/120V, 50/60Hz

Üç fazalı

5kVt – 10MW+

Kommersiya/sənaye, 400V/480V, şəbəkəyə bağlıdır

Mərhələ

Funksiya

Texniki Tətbiq

DC Giriş Mərhələsi

PV massivindən dəyişən DC qəbul edir, filtrasiya, qoruma

DC filtr kondensatorları, dalğalanmadan qorunma, tərs polarite qorunması, giriş gərginliyinin monitorinqi

MPPT Mərhələsi

Optimal gərginliyi/cərəyanı izləməklə enerjinin çıxarılmasını maksimum dərəcədə artırır

Buck-boost və ya gücləndirici çevirici, təhrik və müşahidə (P&O) və ya artımlı keçiricilik alqoritmi, 99%+ izləmə səmərəliliyi

DC-AC İnversiya

Yüksək tezlikli keçiddən istifadə edərək DC-ni AC-yə çevirir

IGBT və ya SiC MOSFET H-körpüsü, PWM nəzarəti (2-20kHz), ölü zamana nəzarət

Çıxış Filtrləmə

Yüksək tezlikli harmonikləri aradan qaldırır, dalğa formasını hamarlaşdırır

LCL və ya LC filtri, söndürmə rezistorları, <3% THD

Şəbəkə bağlantısı

Şəbəkə, enerji keyfiyyətinə uyğunluq ilə sinxronizasiya edir

Faza kilidli dövrə (PLL), adadan qorunma, reaktiv gücə nəzarət

Nəzarət və Monitorinq

Sistemin idarə edilməsi, məlumatların qeydiyyatı, rabitə

DSP/MCU nəzarəti, Ethernet/WiFi/RS485, bulud monitorinqi, proqram təminatı yeniləmələri

Ərizə

Sistem Ölçüsü

Tipik Spesifikasiyalar

Əsas Tələblər

Yaşayış şəbəkəsi ilə bağlıdır

3 kVt - 20 kVt

Bir fazalı, 98% səmərəlilik, 2 MPPT, WiFi monitorinqi, 10 il zəmanət

Kompakt, səssiz, asan quraşdırma, sürətli bağlanma (NEC 2017)

Yaşayış Hibrid

5 kVt - 15 kVt

48V batareya, ehtiyat güc, istifadə vaxtının optimallaşdırılması, özünü istehlakın maksimumlaşdırılması

UL 9540 (batareya), problemsiz ötürmə, 24/7 əməliyyat

Ticarət dam örtüyü

20kVt - 500kVt

Üç fazalı, 98,5% səmərəlilik, 4-12 MPPT, simli monitorinq, 25 illik dizayn ömrü

Yüksək etibarlılıq, minimal texniki xidmət, uzaqdan izləmə

Ticarət Yeri Dağı

100kVt – 2MVt

Mərkəzi və ya simli, 1500V DC, elektrik xətti rabitəsi, IV əyri skan edilməsi

Maksimum məhsuldarlıq, istismar və təmir optimallaşdırması, əraziyə uyğunlaşma

Utility-Scale PV

2MW – 10MW+

Mərkəzi çeviricilər, 1500V, MV transformator inteqrasiyası, şəbəkə yaratma qabiliyyəti

Ən aşağı LCOE, 99% əlçatanlıq, şəbəkə dəstəyi funksiyaları

Enerji Saxlama

50kVt – 5MVt

İki istiqamətli, DC-couped və ya AC-couped, tezlik tənzimlənməsi, pik təraş

Gediş-dönüş səmərəliliyi >90%, cavab müddəti <1s, velosiped sürmə davamlılığı

Off-Grid/Uzaqdan

1kVt - 100kVt

Batareya əsaslı, dizel generatorunun inteqrasiyası, yükün idarə edilməsi, mikro şəbəkə qabiliyyəti

Yüksək etibarlılıq, avtonom əməliyyat, ekstremal ətraf mühitə dözümlülük

EV-nin doldurulması

50kVt – 350kVt

DC sürətli şarj, V2G qabiliyyəti, yüksək enerji sıxlığı, maye soyutma

99% iş vaxtı, ödəniş inteqrasiyası, şəbəkə balansı xidmətləri

Mərhələ

Proses Detalları

Keyfiyyətə Nəzarət Nöqtələri

PCB Montajı (SMT)

Yüksək sıxlıqlı səth montajı, 0201 komponentləri, BGA prosessorları, qurğuşunsuz lehim (SAC305)

AOI yoxlaması, BGA-lar üçün rentgen şüası, İKT (daxili dövrə testi), 100% funksional yoxlama

Güc modulunun yığılması

IGBT/SiC MOSFET kalıp əlavəsi, tel bağlanması (Al/Cu), kapsulyasiya, termal interfeys materialının tətbiqi

İstilik müqaviməti <0,5K/Vt, boşluqsuz kalıp bərkidilməsi, bağlanma gücü >8g, 100% bloklama gərginliyi testi

DC Link Kondansatör İnteqrasiyası

Film kondansatörünün quraşdırılması, şin zolağının bağlantısı, ESL/ESR minimuma endirilməsi

Kapasitans ±5%, ESR <1mΩ, gərginliyə davamlılıq 1,5× nominal, 100% sızma testi

Maqnit sarğı

Dəri təsirini azaltmaq üçün yüksək tezlikli induktorlar, nanokristal və ya ferrit nüvələr, Litz teli

Endüktans ±10%, nüvə itkisi <2W/kq, hipot testi 3kV, qismən boşalma <10pC

İstilik Qəbuledici Quraşdırma

Alüminium ekstruziya və ya maye soyuq boşqab, termal pasta/pad tətbiqi, montaj momentinə nəzarət

İstilik müqaviməti <0,3K/W, düzlük <50μm, təzyiqin vahid paylanması

Yekun Məclis

Şassi inteqrasiyası, soyutma ventilyatorunun quraşdırılması, displey/kommunikasiya modulları, naqillər

Torpağın davamlılığı <0,1Ω, boşluq/sürünmənin yoxlanılması, fırlanma momentinin işarələnməsi

Yanma Testi

50°C temperaturda 48-72 saat işləmə, tam yük velosipedi, termal velosiped

Uğursuzluğun erkən aşkarlanması, uşaq ölümünün skrininqi, uğursuzluq nisbəti <0,5%

Avtomatlaşdırılmış Yekun Test

Səmərəliliyin ölçülməsi (IEC 61683), MPPT yoxlanışı, qoruma funksiyası testi, şəbəkə koduna uyğunluq

100% sınaq, məlumatların qeydiyyatı, kalibrləmə sertifikatı, seriya nömrəsinin izlənməsi

Komponent

Materialın spesifikasiyası

Təchizatçı Standartları

Əsas Xüsusiyyətlər

Güclü Yarımkeçiricilər

Silikon IGBT (1200V-1700V, 200A-600A) və ya SiC MOSFET (1200V, 50mΩ)

IEC 60747-9, JEDEC

Kommutasiya tezliyi 2-50kHz, Rds(on) <5mΩ, Tj(maks) 175°C, qısaqapanmaya 10μs dözümlülük

Qapı Sürücüləri

İzolyasiya edilmiş qapı sürücüsü IC, maqnit və ya kapasitiv izolyasiya

UL 1577, IEC 60747-5

CMTI >100kV/μs, yayılma gecikməsi <100ns, aşağı gərginlik kilidi

DC keçid kondensatorları

Metallaşdırılmış polipropilen film, 400-1500V DC, 100-5000μF

IEC 61071

ESR <1mΩ, ESL <20nH, 100.000 saatlıq həyat, özünü müalicə

Maqnit (İnduktorlar)

Nanokristal və ya ferrit nüvələr, Litz məftil (Cu)

IEC 60404-8, IEC 60317

100kHz-də nüvə itkisi <2W/kq, Bsat >1.2T, Küri temperaturu >200°C

İstilik qəbulediciləri

Alüminium 6063-T5 və ya mis, anodlaşdırılmış və ya nikel örtüklü

ASTM B221

İstilik keçiriciliyi 200W/mK, səthin pürüzlülüyü Ra 1.6, korroziyaya davamlılıq

Termal interfeys

Faza dəyişdirmə materialı və ya silikon yağ, 0,5-3W/mK

ASTM D5470

İstilik müqaviməti <0,5K·sm²/W, uzunmüddətli dayanıqlıq, nasosun çıxarılması yoxdur

PCB-lərə nəzarət edin

FR-4 TG170 və ya yüksək Tg, 4-12 qat, daldırma qızılı

IPC-6012, UL 796

Tg >170°C, CTI >600V, empedans nəzarəti ±10%

MCU/DSP-lər

ARM Cortex-M4/M7 və ya xüsusi DSP, 100-400MHz

IEC 60730 (funksional təhlükəsizlik)

SIL 2 qabiliyyəti, aparat FPU, ECC yaddaş, temperatur -40°C ilə +85°C

Qapalı

Alüminium tökmə ADC12 və ya polad, toz örtüklü

ISO 12944, IEC 60529

IP65 açıq hava reytinqi, C3/C4 korroziyaya davamlılıq, IK08 təsir

Bağlayıcılar

DC üçün MC4, AC üçün Harting, rabitə üçün RJ45

IEC 62852, UL 6703

IP68, 30A davamlı, 1000V DC, 25 illik UV müqaviməti

Standart

Əhatə dairəsi

Tətbiq olunan Tələblər

IEC 62109-1/-2

Fotovoltaik enerji sistemlərində istifadə üçün güc çeviricilərinin təhlükəsizliyi

Ümumi tələblər (1-ci hissə) və çeviricilər üçün xüsusi tələblər (2-ci hissə)

IEC 61683

Fotovoltaik sistemlər - Enerji kondisionerləri - Səmərəliliyin ölçülməsi proseduru

Standartlaşdırılmış səmərəliliyin ölçülməsi, MPPT performansı, qəbul meyarları

IEC 62116

Kommunal bir-birinə bağlı fotovoltaik çeviricilər - Adaların qarşısının alınması tədbirlərinin sınaq proseduru

Adalara qarşı qorunmanın yoxlanılması

IEC 61727

Fotovoltaik sistemlər - Kommunal interfeys xüsusiyyətləri

Şəbəkəyə qoşulma tələbləri, enerji keyfiyyəti

IEC 60068-2

Ekoloji sınaq

Termal velosiped, nəm istilik, mexaniki stress

IEC 61000-6-2/-6-4

EMC toxunulmazlığı və emissiyası

Sənaye mühitinin toxunulmazlığı, yaşayış/kommersiya emissiyası

Test Kateqoriya

Xüsusi Test

Qəbul meyarları

Təhlükəsizlik və Mühafizə

Aşırı gərginlik kateqoriyası, çirklənmə dərəcəsi, boşluq/sürünmə

CAT III/IV, PD2/3, 1000V-də 8 mm boşluq

Elektrik şokundan qorunma (IP reytinqi)

Minimum IP20 (daxili), IP65 (açıq)

Torpağın davamlılığı

<0.1Ω

İzolyasiya müqaviməti

500V DC-də >1MΩ

Termal Performans

Tam yükdə temperatur artımı testi

Nominal həddən aşağı komponent temperaturu, Tj < Tj(max) - 25K

Termal dövriyyə (-40°C ilə +85°C, 100 dövr)

Mexanik nasazlıq yoxdur, parametrlərin sürüşməsi >5%

Səmərəlilik Ölçüsü (IEC 61683)

Avro səmərəliliyi (η) 5%, 10%, 20%, 30%, 50%, 100% yükdə

Simli çeviricilər üçün >97%, premium modellər üçün >98,5%

Optimal əməliyyat nöqtəsində maksimum səmərəlilik

>98% (transformatorsuz), >96% (transformator əsaslı)

MPPT səmərəliliyi

Statik >99,5%, dinamik >98%

Ekoloji

Nəm istilik (40°C/93%RH, 96 saat və ya 21 gün)

Kondisionerdən sonra funksionaldır, korroziya yoxdur

Duz dumanı (IEC 60068-2-52, şiddət 2)

Təhlükəsizliyə və funksiyaya təsir edən korroziya yoxdur

UV-ə məruz qalma (açıq örtüklər üçün)

Mexanik xassələrin pozulması yoxdur

EMC

Elektrostatik boşalma (ESD) 8kV kontakt/15kV hava

Heç bir nasazlıq, təhlükəsizlik təhlükəsi yoxdur

Şüalanan toxunulmazlıq (10V/m, 80MHz-6GHz)

Test zamanı əməliyyat

Keçirilmiş emissiyalar (CISPR 11/16)

Yaşayış üçün B sinfi, sənaye üçün A sinfi məhdudiyyətləri

Şəbəkə Koduna Uyğunluq

Anti-adalanma (IEC 62116)

2 saniyə ərzində səyahət, aşkarlanmayan zona <5%

Aşağı gərginlikli sürüşmə (LVRT)

Gərginlik enmələri zamanı bağlı qalın

Reaktiv güc qabiliyyəti

Tələb olunduqda VAR-ları təmin edin/udun

Material

Yoxlama maddələri

Nümunə Planı

Avadanlıq

IGBT/SiC modulları

Bloklama gərginliyi, Rds(on), keçid xüsusiyyətləri, vizual yoxlama

100% ATE testi

Əyri izləyicisi, istilik empedans test cihazı, rentgen şüası

DC keçid kondensatorları

Capacitance, ESR, ESL, sızma cərəyanı, dissipasiya faktoru

Partiya başına + 100% daxil olan

LCR sayğacı, izolyasiya test cihazı, AC körpüsü

Maqnit nüvələri

Keçiricilik, nüvə itkisi, B-H əyrisi, ölçülü dözümlülük

Partiya başına

B-H analizatoru, empedans analizatoru

PCB-lər

Qatların sayı, empedans, lehimləmə qabiliyyəti, ion təmizliyi

Partiya başına + nümunə testi

CMM, TDR, ion xromatoqrafiyası

İstilik qəbulediciləri

İstilik müqaviməti, düzlük, səthi bitirmə, ölçülü

Partiya başına

Termal interfeys test cihazı, CMM, profilometr

stansiya

Nəzarət Parametrləri

Tezlik

Metod

SMT yerləşdirmə

Komponentin mövqeyi, oriyentasiyası, lehim pastası həcmi

100% AOI

Avtomatlaşdırılmış optik yoxlama

Yenidən lehimləmə

Temperatur profili (əvvəlcədən qızdırın, isladın, yenidən axıdın, sərinləyin), pik 245°C

Hər lövhə

Termal profilləşdirmə, rentgen müayinəsi

Güc modulunun yığılması

Die əlavə boşluqlar, tel bağlanma gücü, istilik interfeysi

Hər modul

Skan edən akustik mikroskop, çəkmə test cihazı

Yekun montaj

Dönmə momentinin dəyərləri, kabel marşrutu, boşluq məsafələri, torpaqlama

Hər bir vahid

Avtomatlaşdırılmış idarə olunan montaj, tork monitorinqi

Proqram təminatının yüklənməsi

Firmware versiyası, parametr parametrləri, rabitə protokolları

100%

Avtomatlaşdırılmış proqramlaşdırma, yoxlama məbləğinin yoxlanılması

Test elementi

Standart

Nümunə ölçüsü

Giriş / çıxış gərginliyi / cərəyan dəqiqliyi

±1% oxu

100%

Çoxlu yükləmə nöqtələrində səmərəlilik (IEC 61683)

>97% Avro səmərəliliyi

100%

MPPT izləmə dəqiqliyi

Statik >99,5%, dinamik >98%

100%

Qoruma funksiyasının yoxlanılması (OV, UV, OC, OT, torpaq xətası)

Müəyyən edilmiş vaxt ərzində səyahət

100%

İzolyasiya müqaviməti (giriş-çıxış, giriş-torpaq, çıxış-torpaq)

>1MΩ @ 1000V DC

100%

Dielektrik müqavimət (hi-pot)

2kV AC və ya 3kV DC, 60s

100%

Torpağın davamlılığı

<0.1Ω

100%

Sızma cərəyanı (toxunma cərəyanı, qoruyucu keçirici cərəyan)

<3.5mA AC, <10mA DC

100%

EMC ilkin uyğunluğu (keçirilmiş emissiya)

A/B sinif məhdudiyyətləri

AQL 1.0

Yanma testi (50°C-də 48 saat, tam yük)

<0,5% uğursuzluq dərəcəsi

100%

Qablaşdırma bütövlüyü (düşmə, vibrasiya, hündürlük)

ISTA 3E, ASTM D4169

Lot başına

Avadanlıq kateqoriyası

Maşın Spesifikasiyası

Funksiya

Tutum

SMT xətləri

Yüksək sürətli seçmə və yerləşdirmə (ASM SIPLACE, 100,000 CPH)

Komponentlərin yerləşdirilməsi, 01005 - 50×50 mm

500.000 PCB/ay

Yenidən axan sobalar

10 zonalı azot axını (Heller, Rehm)

Qurğuşunsuz lehimləmə, profilə nəzarət ±2°C

300.000 PCB/ay

Güc modulunun yığılması

Vakuum lehimləmə, tel bağlama (K&S, ASM)

IGBT/SiC modulu əlavə, ultrasəs birləşmə

50.000 modul/ay

Avtomatlaşdırılmış Test

ATE sistemləri (Chroma, NH Research)

100% funksional, səmərəlilik, qoruma testi

10.000 ədəd/gün

Yanma kameraları

Ətraf mühit kameraları (ESPEC, Weiss)

48-72 saat yanma, termal velosiped

5000 vahid eyni vaxtda

EMC Testi

3m/10m yankısız kamera, aparılan EMI laboratoriyası

Əvvəlcədən uyğunluq və sertifikatlaşdırma sınağı

50 ədəd/həftə

Ətraf Mühitin Testi

Termal şok, duz spreyi, UV, IP testi

IEC 60068-2, IEC 60529 uyğunluğu

100 ədəd/həftə

Məhsul Kateqoriya

Aylıq tutum

Standart çatdırılma vaxtı

Təcili Sifariş imkanı

Yaşayış simli çeviriciləri (3-10kVt)

10.000 ədəd

4-5 həftə

5 gün

Ticarət simli çeviricilər (20-150kVt)

5000 ədəd

4-5 həftə

7 gün

Mərkəzi çeviricilər (500kW-3MW)

500 ədəd

6-8 həftə

3 həftə

Hibrid çeviricilər (5-20kVt)

30.000 ədəd

4-5 həftə

7 gün

Mikroinvertorlar (300-2000W)

200.000 ədəd

2-3 həftə

5 gün

şöbəsi

Kadrlar

Ekspertiza

Məsuliyyətlər

Ar-Ge Mühəndisliyi

5

mühəndislər

Enerji elektronikası, idarəetmə sistemləri, quraşdırılmış proqram təminatı, istilik idarəetməsi, şəbəkə inteqrasiyası

Yeni məhsul inkişafı, topologiya innovasiyası, patent portfeli (100+ patent)

Proses mühəndisliyi

30 mühəndis

SMT, güc modulunun yığılması, avtomatlaşdırılmış sınaq, Sənaye 4.0

İstehsalın optimallaşdırılması, məhsuldarlığın artırılması (>99%), xərclərin azaldılması

Test və Doğrulama

25 mühəndis

IEC 62109, IEC 61683, şəbəkə kodları, EMC, etibarlılıq mühəndisliyi

Tip testi, sertifikatlaşdırma idarəsi, uğursuzluq təhlili, sürətlənmiş həyat testi

Tətbiq mühəndisliyi

20 mühəndis

PV sisteminin dizaynı, enerjinin saxlanması, şəbəkə inteqrasiyası, istismar və təmir

Müştərilərə texniki dəstək, sistemin dizaynı, istismara verilməsi, təlim

Keyfiyyət Təminatı

40 texniki işçi

ISO 9001, ISO 14001, IATF 16949, statistik prosesə nəzarət

Təchizatçı auditi, proses auditi, metrologiya laboratoriyası, düzəldici fəaliyyət
