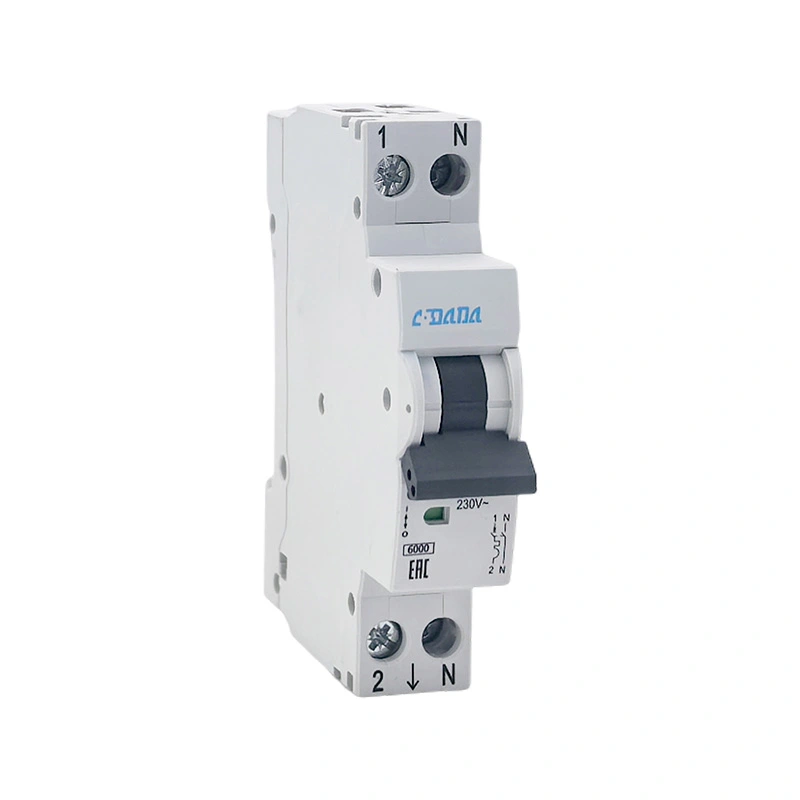

Niyə miniatür elektrik açarı DPN 6KA müasir elektrik mühafizəsi üçün vacibdir?

A Miniatür dövrə açarı DPN 6KAkompakt ölçüləri praktik quraşdırma ilə birləşdirərkən həddindən artıq yüklənmələrə və qısa qapanmaya qarşı etibarlı qorunma təmin etmək üçün nəzərdə tutulmuşdur. DPN konfiqurasiyası adətən 1P+N tənzimləməsi ilə əlaqələndirilir, 6KA isə müvafiq standartlar və müəyyən edilmiş sınaq şərtləri altında 6 kA nominallı qısaqapanmanı kəsmə qabiliyyətinə aiddir. Bu təlimatda Miniatür Devre Keçiri DPN 6KA nə demək olduğunu, onun necə işlədiyini, onun pozulma qabiliyyətinin niyə vacib olduğunu, harada istifadə oluna biləcəyini, onu necə düzgün seçmək və quraşdırmaq lazım olduğunu və dövrə mühafizəsi avadanlığı alarkən alıcıların nələrə diqqət etməli olduğunu izah edir.

Miniatür dövrə açarı DPN 6KA nə deməkdir?

Adətən MCB kimi qısaldılmış miniatür dövrə açarı, anormal şərait yarandıqda elektrik cərəyanını kəsmək üçün istifadə edilən avtomatik qoruyucu keçid cihazıdır. Normalda əməliyyatdan sonra dəyişdirilməli olan adi qoruyucudan fərqli olaraq, MCB ümumiyyətlə nasazlıq araşdırıldıqdan və dövrə təhlükəsiz hesab edildikdən sonra sıfırlana bilər.

TerminDPNadətən kompaktı təsvir etmək üçün istifadə olunur1P+N konfiqurasiyası, burada cihaz neytral keçiricini dəyişdirərkən faza keçiricisində qorunma ehtiva edir. Dəqiq daxili tənzimləmə və neytralın qorunub saxlanması və ya yalnız dəyişdirilməsi xüsusi məhsul dizaynından asılıdır. Buna görə alıcılar abreviaturanı tək şərh etmək əvəzinə istehsalçının texniki sənədlərini yoxlamalıdırlar.

The6KAişarələmə, adətən belə yazılır6 kA, müvafiq standart, sınaq şərtləri, gərginlik və məhsulun spesifikasiyası üzrə 6 kA nominal qısaqapanma qabiliyyətini göstərir. Praktik baxımdan, açarın müəyyən edilmiş şərtlərdə təhlükəsiz şəkildə kəsilməsi üçün nəzərdə tutulmuş perspektiv qısaqapanma cərəyanının səviyyəsini göstərir.

Yığcam konfiqurasiya və müəyyən edilmiş qısaqapanma kəsmə qabiliyyətinin bu kombinasiyası Miniatür Dövrə Keçiri DPN 6KA-nı panel sahəsinin və etibarlı dövrə mühafizəsinin vacib olduğu bir çox aşağı gərginlikli paylama proqramları üçün faydalı edir.

DPN 6KA dövrə açarı necə işləyir?

Tipik bir miniatür elektrik açarı istilik və maqnit qoruma prinsiplərindən istifadə edir. İstilik mexanizmi davamlı həddindən artıq cərəyana cavab verir, maqnit mexanizmi isə qısaqapanma kimi yüksək cərəyanlı nasazlıqlara sürətlə cavab vermək üçün nəzərdə tutulub.

• Aşırı yükdən qorunma:Cari kifayət qədər müddət ərzində dövrənin normal iş səviyyəsindən yuxarı qaldıqda, istilik mexanizmi açarın işə düşməsinə səbəb ola bilər.
• Qısaqapanmadan qorunma:Yüksək nasazlıq cərəyanı maqnit açma mexanizmini aktivləşdirərək dövrənin sürətlə kəsilməsinə imkan verir.
• Əllə keçid:Əməliyyat tutacağı məhsulun bu funksiya üçün nəzərdə tutulduğu zaman normal iş zamanı dövrəni yandırmağa və ya söndürməyə imkan verir.
• Nasazlığın izolə edilməsi:DPN quruluşunda faza və neytral keçiricilər cihazın müəyyən edilmiş keçid dizaynına uyğun olaraq ayrıla bilər.
• Kompakt paylama:Dar forma faktoru elektrik panellərinə məhdud DIN-rels məkanında daha çox dövrə yerləşdirməyə kömək edə bilər.

Qırıcının məqsədi sadəcə elektrik enerjisini dayandırmaq deyil. Normal işləmə zamanı etibarlı qalaraq, dizayn edildiyi şərtlər daxilində anormal cərəyanı kəsməlidir. Buna görə yuxarı və aşağı axın mühafizə cihazları ilə düzgün koordinasiya vacibdir.

Bu səbəbdən, yalnız fiziki ölçüsünə və ya nominal cərəyana əsasən kəsici seçmək problemlər yarada bilər. Quraşdırmadan əvvəl tam elektrik spesifikasiyası həmişə nəzərdən keçirilməlidir.

6KA qırılma qabiliyyəti niyə vacibdir?

Kəsmə qabiliyyəti miniatür elektrik açarı alarkən başa düşmək üçün ən vacib xüsusiyyətlərdən biridir. 6 kA reytinqi açarın nominal qısaqapanma qabiliyyətinə malik olduğunu bildirir6000 ampermüəyyən edilmiş sınaq şərtləri altında.

Bu ediryoxo deməkdir ki, açar davamlı olaraq 6000 A keçirməlidir. Açarın nominal cərəyanı ayrıca spesifikasiyadır. Məsələn, kəsici 6 kA qısaqapanma kəsmə qabiliyyətinə malik olduğu halda işıqlandırma və ya rozetka dövrəsinə uyğun nominal cərəyana malik ola bilər.

Yeni quraşdırma üçün quraşdırma nöqtəsində potensial qısaqapanma cərəyanı ixtisaslı elektrik mütəxəssisi tərəfindən qiymətləndirilməlidir. Seçilmiş kəsici quraşdırma üçün adekvat qırma qabiliyyətinə malik olmalı və müvafiq yerli tələblərə cavab verməlidir.

Əsas Faydaları Nələrdir?

Düzgün müəyyən edilmiş DPN 6KA miniatür elektrik açarı kompakt elektrik paylama sistemlərində bir sıra ümumi problemləri həll edə bilər.

Başqa bir praktik üstünlük daha asan dövrə təşkilidir. Tək bir qoruyucu cihazın çoxlu yüklərə xidmət etməsinə icazə vermək əvəzinə, düzgün planlaşdırılmış paylayıcı lövhə elektrik yüklərini fərdi dövrələrə bölə bilər. Bu, problemlərin aradan qaldırılmasını asanlaşdırır və nasazlığın təsirlənmiş dövrəyə təsirini məhdudlaşdırmağa kömək edə bilər.

Ümumiyyətlə Harada İstifadə Edilir?

DPN 6KA açarları, onların elektrik göstəriciləri və sertifikatlaşdırma tələbləri quraşdırmaya uyğun olması şərtilə, aşağı gərginlikli paylama proqramlarının geniş spektri üçün nəzərdə tutula bilər.

• Yaşayış paylama lövhələri
• Mənzil və binaların elektrik sistemləri
• İşıqlandırma sxemləri
• Soket və ümumi təyinatlı sxemlər
• Kiçik ticarət binaları
• Ofislər və ticarət obyektləri
• İdarəetmə panelləri və avadanlıq paylama sxemləri
• Yüngül sənaye elektrik qurğuları
• Elektrik şkaflarında köməkçi sxemlər

Quraşdırıcının dövrə mühafizəsini mövcud montaj sahəsi ilə balanslaşdırmalı olduğu kompakt paylayıcı avadanlıqlarda onlar xüsusilə faydalı ola bilər. Bununla belə, tətbiqin uyğunluğu heç vaxt yalnız məhsul adından müəyyən edilməməlidir.

Yük növü, keçiricinin ölçüsü, quraşdırma üsulu, ətraf mühitin temperaturu, nasazlıq səviyyəsi, gərginlik sistemi, torpaqlama təşkili və yerli elektrik qaydaları xüsusi bir model seçilməzdən əvvəl nəzərə alınmalıdır.

Alıcılar seçimdən əvvəl nəyi yoxlamalıdırlar?

Ən böyük satınalma səhvlərindən biri yalnız nominal cərəyanına və ya 6 kA işarəsinə əsaslanaraq açarı seçməkdir. Daha tam spesifikasiyanın nəzərdən keçirilməsi uyğunluq problemlərini, quraşdırma gecikmələrini və lazımsız dəyişdirmə xərclərini azalda bilər.

1. Nominal cərəyan:Ən böyük mövcud reytinqi seçməkdənsə, dövrə dizaynına və gözlənilən yükə görə seçin.
2. Nominal gərginlik:Qırıcının elektrik sisteminin gərginliyinə və tezliyinə uyğun olduğunu təsdiqləyin.
3. Qütb konfiqurasiyası:Tələb olunan tənzimləmənin 1P+N olub olmadığını yoxlayın və hansı keçiricilərin qorunduğunu və dəyişdirildiyini anlayın.
4. Qırma qabiliyyəti:6 kA reytinqinin quraşdırma nöqtəsində potensial nasazlıq cərəyanı üçün adekvat olduğunu təsdiqləyin.
5. Səyahət əyrisi:Yük və hücum davranışına əsaslanaraq tələb olunan açma xarakteristikasını yoxlayın.
6. Standartlar və sertifikatlaşdırma:Hədəf bazara aid müvafiq test hesabatlarını, bəyannamələri və sertifikatlaşdırma sənədlərini tələb edin.
7. Terminal uyğunluğu:Konduktor ölçüsü diapazonunu, terminal konstruksiyasını, bərkitmə tələblərini və əlaqənin əlçatanlığını yoxlayın.
8. DIN-rels uyğunluğu:Fiziki ölçülərin nəzərdə tutulan paylama qutusuna uyğun olduğunu təsdiq edin.
9. Əməliyyat mühiti:Temperatur, rütubət, hündürlük, toz, vibrasiya və digər ətraf mühit şəraitini nəzərə alın.
10. Təchizatçı ardıcıllığı:Təkrar sifariş tələb edən layihələr üçün istehsal qabiliyyətini və keyfiyyətə nəzarət prosedurlarını yoxlayın.

Distribyutorlar üçün digər vacib məqam məhsulun ardıcıllığıdır. Bir göndərişdə spesifikasiyaya cavab verən, lakin sonrakı partiyalarda əhəmiyyətli dərəcədə dəyişən açar inventar və layihə riskləri yarada bilər. Buna görə də alıcılar keyfiyyətə nəzarət prosedurlarını, yoxlama standartlarını, qablaşdırma, etiketləmə və təkrar sifariş tələblərini əvvəlcədən təchizatçı ilə müzakirə etməlidir.

Quraşdırma zamanı nələrə diqqət yetirilməlidir?

Elektrik quraşdırma işləri ixtisaslı mütəxəssis tərəfindən və istehsalçının təlimatlarına və qüvvədə olan elektrik kodlarına uyğun aparılmalıdır. Hətta düzgün təyin edilmiş DPN 6KA açarı səhv quraşdırıldığı təqdirdə pis işləyə bilər.

• Paylayıcı avadanlıqda işləməzdən əvvəl quraşdırmanı enerjisizləşdirin.
• Qoşulmazdan əvvəl dövrə gərginliyini və naqillərin düzülməsini təsdiqləyin.
• Qırıcını müvafiq DIN relsinə və ya montaj sisteminə etibarlı şəkildə quraşdırın.
• İstehsalçı tərəfindən müəyyən edilmiş ölçü diapazonunda keçiricilərdən istifadə edin.
• Müəyyən edilmiş terminal sıxma momentini tətbiq edin.
• Konduktor marşrutunu səliqəli saxlayın və terminallarda lazımsız mexaniki gərginlikdən qaçın.
• Məhsulun naqil diaqramına uyğun olaraq faza və neytral birləşmələri yoxlayın.
• Korpusun adekvat boşluq, ventilyasiya və qoruma təmin etdiyini yoxlayın.
• Tamamlanmış dövrəyə enerji verməzdən əvvəl müvafiq elektrik sınaqlarını həyata keçirin.

Terminal bağlantısı xüsusi diqqətə layiqdir. Boş elektrik bağlantısı müqavimət və istilik yarada bilər, düzgün hazırlanmamış keçirici isə əlaqənin mexaniki dayanıqlığını poza bilər. Buna görə quraşdırma istehsalçının təyin etdiyi keçirici hazırlığı və fırlanma momenti tələblərinə uyğun olmalıdır.

Heç vaxt düzgün dövrə dizaynını əvəz edən kəsicidən istifadə etməyin. Qoruyucu qurğular keçiricilər, yüklər, yuxarı axın mühafizəsi, torpaqlama və digər təhlükəsizlik komponentlərini əhatə edən tam elektrik sisteminin bir hissəsi kimi işləyir.

DPN 6KA adi MCB konfiqurasiyaları ilə necə müqayisə olunur?

Müqayisə o demək deyil ki, bir konfiqurasiya universal olaraq daha yaxşıdır. Müvafiq dizayn elektrik sistemi, yerli qaydalar, mövcud panel sahəsi, tələb olunan izolyasiya təşkili və digər qoruyucu avadanlıqlarla koordinasiyadan asılıdır.

Performans necə saxlanıla bilər?

Miniatür elektrik açarları ümumiyyətlə məhdud müntəzəm texniki xidmət tələb edir, lakin ətrafdakı elektrik sistemi hələ də vaxtaşırı yoxlanılmalıdır. Tez-tez izah olunmayan sürüşmələr heç vaxt göz ardı edilməməlidir.

• Terminalları həddindən artıq istiləşmə, rəngsizləşmə və ya zədələnmə əlamətləri üçün yoxlayın.
• Planlı elektrik təmiri zamanı boşluqların olub olmadığını yoxlayın.
• Paylayıcı qutunu təmiz və həddindən artıq tozdan və ya nəmdən təmiz saxlayın.
• Təkrarlanan səfərlərə nəzarət edin və əsas səbəbi araşdırın.
• Mexanik zədələnmə və ya anormal işləmə davranışı göstərən açarları dəyişdirin.
• Qırıcının niyə işə düşdüyünü müəyyən etmədən onu təkrar-təkrar sıfırlamayın.

Dəfələrlə işə düşən açar həddindən artıq yüklənmə, qısaqapanma, izolyasiya problemləri, avadanlıqların nasazlığı, səhv açar seçimi və ya quraşdırma daxilindəki başqa problemi göstərə bilər. İxtisaslı işçilər dövrəni normal işə qaytarmazdan əvvəl problemi diaqnoz etməlidirlər.

Dəqiq panel etiketlənməsini saxlamaq da faydalıdır. Sxemələrin aydın şəkildə müəyyən edilməsi, xüsusilə kommersiya binalarında və daha böyük elektrik şkaflarında gələcək yoxlama və texniki xidməti daha səmərəli edə bilər.

Etibarlı İstehsalçıdan nə gözləmək lazımdır?

Miniatür dövrə açarı DPN 6KA məhsullarını topdan satış, elektrik layihələri, OEM proqramları və ya panel montajı üçün satın alarkən məhsulun keyfiyyəti satınalma qərarının yalnız bir hissəsidir. Ardıcıl sənədləşdirmə, istehsala nəzarət, kommunikasiya və satışdan sonrakı dəstək də layihənin uğuruna mühüm təsir göstərə bilər.

Shanghai DaDa Electric Co., Ltd.elektrik qoruyucu məhsulları və əlaqəli elektrik açarları həlləri axtaran müştərilər üçün potensial təchizatçı mənbəyidir. İstənilən istehsalçını qiymətləndirərkən alıcılar toplu sifariş verməzdən əvvəl məhsulun məlumat vərəqlərini və müvafiq uyğunluq sənədlərini tələb etməli, dəqiq model konfiqurasiyasını aydınlaşdırmalı və istehsal və yoxlama tələblərini təsdiqləməlidirlər.

İdxalçılar və distribyutorlar üçün rabitə xüsusilə vacibdir. Satınalmanı təsdiq etməzdən əvvəl məhsulun dəqiq modelini, elektrik xüsusiyyətlərini, miqdarını, qablaşdırma metodunu, etiketlənməsini, çatdırılma tələblərini, yoxlama prosedurunu və sənədləri müəyyən etmək faydalıdır. Bu, alıcı, istehsalçı və son müştəri arasında anlaşılmazlığı azaltmağa kömək edir.

Tez-tez verilən suallar

1. Miniatür elektrik açarında 6KA nə deməkdir?

Daha çox 6 kA kimi yazılmış 6KA, müəyyən edilmiş sınaq şəraitində 6000 amperlik qısaqapanmanın nominal kəsilmə qabiliyyətini göstərir. Bu, açarın normal işləmə cərəyanı deyil.

2. Elektrik açarında DPN nə deməkdir?

DPN adətən 1P+N konfiqurasiyası ilə əlaqələndirilir. Dəqiq qorunma və keçid funksiyaları istehsalçının dizaynından asılıdır, ona görə də quraşdırmadan əvvəl məhsulun məlumat cədvəli yoxlanılmalıdır.

3. 6 kA kəsici hər bir elektrik qurğusu üçün uyğundurmu?

Xeyr. Qırılma qabiliyyəti quraşdırma yerində gözlənilən qısaqapanma cərəyanına uyğun olmalıdır. Nominal gərginlik, cərəyan, səfər xarakteristikaları, quraşdırma şərtləri və tətbiq olunan qaydalar da nəzərə alınmalıdır.

4. 6 kA açarın davamlı olaraq 6000 A daşıya biləcəyini bildirirmi?

Xeyr. 6 kA dəyəri davamlı cərəyan daşıma qabiliyyətinə deyil, qısaqapanmanın kəsilməsi qabiliyyətinə aiddir. Nominal cərəyan ayrı bir spesifikasiyadır.

5. DPN 6KA açarı yaşayış məntəqələrində paylayıcı lövhələrdə istifadə edilə bilərmi?

Məhsulun elektrik göstəriciləri, konfiqurasiyası, ölçüləri, sertifikatlaşdırması və quraşdırma tələbləri dövrə və yerli qaydalara uyğun olduqda müəyyən yaşayış tətbiqləri üçün uyğun ola bilər.

6. Kotirovka sorğusu zamanı hansı məlumatları təqdim etməliyəm?

Tələb olunan nominal cərəyanı, nominal gərginliyi, dirək konfiqurasiyasını, səfər xarakteristikasını, kəsilmə qabiliyyətini, miqdarını, hədəf bazarını, tətbiq olunan standartları, qablaşdırma tələblərini və hər hansı OEM və ya etiketləmə tələblərini təmin edin. Bu, təchizatçıya tələbi daha səmərəli qiymətləndirməyə kömək edir.

7. Niyə miniatür elektrik açarı dəfələrlə işə düşür?

Təkrar açılma həddindən artıq yüklənmə, qısaqapanma, nasaz avadanlıq, naqillə bağlı problemlər, uyğun olmayan açar seçimi və ya digər elektrik xətaları nəticəsində baş verə bilər. Səbəbi, açarı dəfələrlə sıfırlamaq əvəzinə ixtisaslı işçilər tərəfindən müəyyən edilməlidir.

8. DPN iki qütblü elektrik açarı ilə eynidirmi?

Mütləq deyil. DPN cihazı faza və neytral keçidi əhatə etsə də, onun daxili mühafizəsi və keçid təşkili adi iki qütblü qoruyucu cihazdan fərqli ola bilər. Həmişə istehsalçının məftil diaqramını və texniki xüsusiyyətlərini yoxlayın.

9. Nominal cərəyanla kəsilmə qabiliyyəti arasında fərq nədir?

Nominal cərəyan kəsicinin müəyyən şərtlərdə normal iş zamanı daşımaq üçün nəzərdə tutulmuş cərəyana aiddir. Kəsmə qabiliyyəti müəyyən edilmiş qısaqapanma cərəyanını təhlükəsiz şəkildə kəsmək qabiliyyətinə aiddir.

10. DPN 6KA açarı sifariş edərkən ən vacib spesifikasiya hansıdır?

Hər quraşdırma üçün tətbiq olunan vahid spesifikasiya yoxdur. Nominal cərəyan, gərginlik, dirək konfiqurasiyası, keçid xarakteristikası, kəsilmə qabiliyyəti, tətbiq olunan standartlar, fiziki ölçülər və quraşdırma şərtləri birlikdə yoxlanılmalıdır.

Miniatür dövrə açarı DPN 6KA həlləri üçün bizimlə əlaqə saxlayın

Düzgün elektrik açarının seçilməsi son nəticədə mühafizə performansını elektrik qurğusunun real tələblərinə uyğunlaşdırmaqdır. Miniatür dövrə açarı DPN 6KA düzgün təyin edildikdə və quraşdırıldıqda yığcam konfiqurasiyanın, həddindən artıq yüklənmədən qorunmanın, qısaqapanmanın kəsilməsi qabiliyyətinin və rahat dövrə idarəetməsinin praktik birləşməsini təklif edə bilər.

Əgər qaynaq edirsinizsəMiniatür dövrə açarı DPN 6KApaylama lövhələri, elektrik layihələri, OEM proqramları və ya topdansatış təchizatı üçün məhsullar,Shanghai DaDa Electric Co., Ltd.məhsul haqqında məlumat verə və texniki tələblərinizi müzakirə edə bilər.Bizimlə əlaqə saxlayınuyğun həlli müzakirə etmək üçün tələb olunan cari reytinq, gərginlik, kəmiyyət, tətbiq və təyinat bazarı ilə. Spesifikasiyaları, nümunələri, toplu sifarişləri və layihə tələblərini müzakirə etmək üçün Shanghai DaDa Electric Co., Ltd ilə əlaqə saxlayın.
