Bu təlimat 6kA AC miniatür elektron açarının necə işlədiyini, 6kA reytinqinin əslində nə demək olduğunu, B, C və D səfər əyrilərinin performansa necə təsir etdiyini və müvafiq nominal cərəyan və dirək konfiqurasiyasının necə seçiləcəyini izah edir. O, həmçinin ümumi satınalma səhvlərini müəyyənləşdirir və mühəndislər, podratçılar və istehsalçıların MCB həllərini qiymətləndirən alıcılar üçün praktiki yoxlama siyahısı təqdim edir.Shanghai DaDa Electric Co., Ltd.
Mündəricat
- 6kA AC miniatür dövrə açarı nədir?
- 6kA kəsmə qabiliyyəti niyə vacibdir?
- AC miniatür dövrə açarı bir dövrəni necə qoruyur?
- Alıcılar hansı texniki parametrləri yoxlamalıdırlar?
- B, C və D səyahət əyriləri seçimə necə təsir edir?
- 6kA AC miniatür dövrə açarları ümumiyyətlə harada istifadə olunur?
- Doğru MCB hansı problemlərin qarşısını almağa kömək edə bilər?
- Alıcılar uyğun 6kA MCB-ni necə seçə bilərlər?
- Qarşısının alınması üçün ümumi seçim səhvləri
- Niyə Təcrübəli MCB İstehsalçısı ilə işləmək lazımdır?
- Tez-tez verilən suallar
- Əlaqə Shanghai DaDa Electric Co., Ltd.

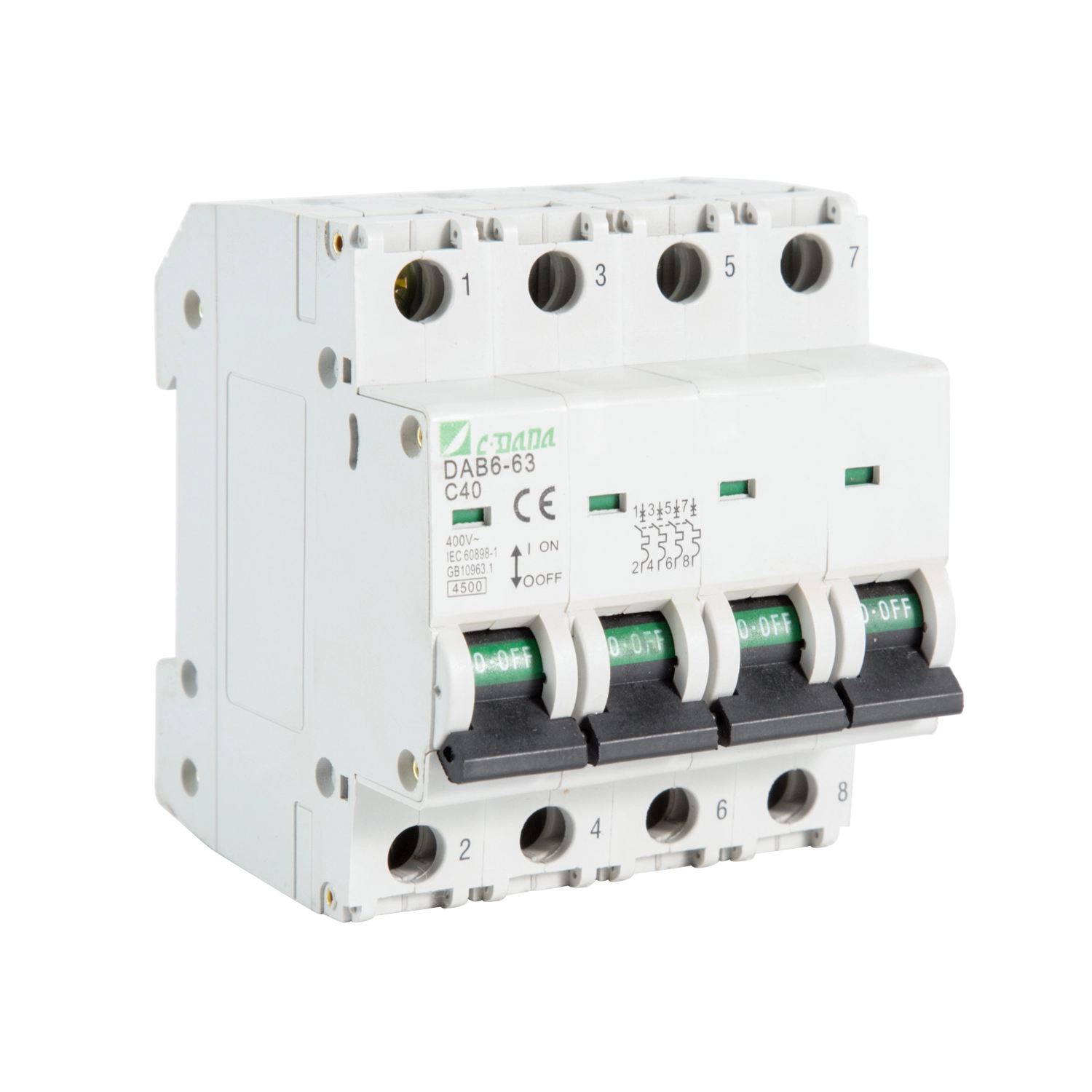

6kA AC miniatür dövrə açarı nədir?
Adətən MCB adlanan miniatür elektrik açarı anormal cərəyan şəraiti yarandıqda elektrik dövrəsini avtomatik olaraq ayırmaq üçün nəzərdə tutulmuş qoruyucu keçid cihazıdır. Ənənəvi qoruyucudan fərqli olaraq, MCB normal olaraq nasazlıq aradan qaldırıldıqdan sonra yenidən qurula bilər ki, bu da onu təkrar əməliyyat və texniki xidmət üçün əlverişli edir.
Termin6kAqüvvədə olan sınaq şəraitində kəsicinin nominal qısaqapanma qabiliyyətinə aiddir. Sadə dillə desək, 6kA MCB, göstərilən tələblər yerinə yetirildikdə 6000 ampere qədər potensial qısaqapanma cərəyanını təhlükəsiz şəkildə kəsmək üçün nəzərdə tutulmuşdur.
IEC/EN 60898-1-ə uyğun olan məhsullar adətən nominal cərəyan, nominal gərginlik, tezlik, kəsilmə qabiliyyəti və ani söndürmə xüsusiyyətləri kimi parametrləri müəyyənləşdirir. Kommersiya MCB diapazonları müxtəlif cari reytinqlər və dirək konfiqurasiyaları üzrə 6kA reytinqləri təklif edə bilər.
6kA kəsicinin normal işləmə cərəyanı deyil. Məsələn, 16A MCB, müəyyən edilmiş şərtlər altında nominal cərəyanını daşımaq üçün nəzərdə tutulub, 6kA rəqəmi isə onun qısaqapanma kəsilməsi qabiliyyətini təsvir edir. Bu iki spesifikasiya tamamilə fərqli mühəndislik suallarına cavab verir.
6kA kəsmə qabiliyyəti niyə vacibdir?
Qısa dövrələr çox qısa müddət ərzində çox yüksək cərəyanlar yarada bilər. Qoruyucu cihaz quraşdırma yerində mövcud olan nasazlıq cərəyanını təhlükəsiz şəkildə kəsə bilmirsə, nəticələrə ciddi təmas zədələnməsi, həddindən artıq istilik, avadanlıqların nasazlığı və ya təhlükəli elektrik qövsü daxil ola bilər.
Buna görə də, 6kA ümumi mövcud spesifikasiya olduğu üçün kəsmə qabiliyyəti seçilməməlidir. Quraşdırma nöqtəsində gözlənilən qısaqapanma cərəyanı qiymətləndirilməli və seçilmiş kəsici bu sistem üçün adekvat kəsilmə qabiliyyətinə malik olmalıdır.
| Parametr | Nə Deməkdir | Niyə vacibdir |
|---|---|---|
| 6kA | Nominal qısaqapanma qabiliyyəti | Açarın müəyyən edilmiş nasazlıq cərəyanı səviyyəsini təhlükəsiz şəkildə kəsə bilib-bilmədiyini müəyyən edir |
| Nominal cərəyan (In) | MCB-nin normal cari reytinqi | Dirijor gücü və gözlənilən yüklə əlaqələndirilməlidir |
| Nominal Gərginlik (Ue) | Tətbiq üçün işləmə gərginliyi | Elektrik sistemi ilə uyğun olmalıdır |
| Səyahət əyrisi | Ani maqnit açma diapazonunu müəyyən edir | Arızanın qorunmasını qoruyarkən narahatçılığın qarşısını almağa kömək edir |
| Qütblərin sayı | Keçirilmiş/mühafizə olunan keçiricilərin sayı | Dövrə konfiqurasiyasına uyğun olmalıdır |
İstehsalçı spesifikasiyaları 6kA MCB-lərin ümumi 230V və 400V AC paylama sistemləri də daxil olmaqla bir sıra cərəyan reytinqləri və gərginlik konfiqurasiyaları üçün mövcud olduğunu göstərir.
AC miniatür dövrə açarı bir dövrəni necə qoruyur?
Tipik bir MCB termal və maqnit qoruma mexanizmlərini birləşdirir. Bu iki funksiya müxtəlif elektrik problemlərini həll edir.
- Termal qorunma:Davamlı həddindən artıq yük bimetalik elementi qızdırır. Temperatur işləmə həddinə çatdıqda, mexanizm sərbəst buraxılır və dövrəni açır.
- Maqnit qorunması:Yüksək qısaqapanma cərəyanı, dövrəni sürətlə ayıraraq, ani açma mexanizmini işə salan güclü maqnit effekti yaradır.
- Əllə keçid:MCB normal olaraq təmir və ya quraşdırma işləri zamanı dövrə izolyasiyası üçün əl ilə dəyişdirilə bilər.
Bu kombinasiya MCB-ni həm uzunmüddətli həddindən artıq yüklənmələr, həm də qəfil qısaqapanma nasazlıqlarının aradan qaldırılması lazım olan sxemlər üçün uyğun edir. Müasir MCB məhsul çeşidləri adətən istilik və maqnit buraxılışlarını birləşdirir və nəzərdə tutulan yükdən asılı olaraq B, C və ya D xüsusiyyətlərini təmin edə bilər.
Alıcılar hansı texniki parametrləri yoxlamalıdırlar?
Alıcılar tez-tez digər parametrlərə diqqət yetirmədən cari reytinqə və qiymətə diqqət yetirirlər. Etibarlı layihə spesifikasiyası üçün aşağıdakı xüsusiyyətlər birlikdə yoxlanılmalıdır.
| Spesifikasiya | Tipik Mülahizə | Alıcı Nəzarət Məntəqəsi |
|---|---|---|
| Qırma qabiliyyəti | 6kA | Gələcək nasazlıq cərəyanı üçün adekvat olduğunu təsdiqləyin |
| Nominal cərəyan | Tətbiqdən asılıdır | Yük və keçirici qabiliyyəti ilə əlaqələndirin |
| Nominal Gərginlik | Ümumi AC paylama gərginlikləri | Sistem gərginliyini uyğunlaşdırın |
| Tezlik | 50/60Hz adətən təyin olunur | Yerli şəbəkə ilə uyğunluğu təsdiqləyin |
| Səyahət Xarakterikliyi | B / C / D | Yükləmə xüsusiyyətlərini yükləmək üçün əyrini uyğunlaşdırın |
| Qütb Konfiqurasiyası | Məhsuldan asılı olaraq 1P, 1P+N, 2P, 3P, 4P | Naqil tənzimləməsini uyğunlaşdırın |
| Montaj | DIN dəmir yolu ümumidir | Paylayıcı lövhə ilə uyğunluğu təsdiqləyin |
| Standartlar | IEC/EN 60898-1 və ya digər müvafiq standart | Lazım olduqda texniki sənədləri və sertifikatları tələb edin |
Müəyyən edilmiş istehsalçıların məhsul sənədləri, qırılma qabiliyyətini təcrid olunmuş spesifikasiya kimi nəzərdən keçirməkdənsə, bu parametrləri birlikdə təmin edir.
B, C və D səyahət əyriləri seçimə necə təsir edir?
Səyahət əyrisi MCB təyin edərkən ən vacib qərarlardan biridir. Məktub maqnit ani buraxılışının kəsicinin nominal cərəyanına nisbətən işlədiyi təxmini diapazonu təsvir edir.
| Əyri | Tipik Maqnit Açıqlama Aralığı | Tipik Tətbiq |
|---|---|---|
| B | 3–5 × In | Aşağı başlanğıc yükləri, işıqlandırma, rezistiv sxemlər |
| C | 5–10 × In | Ümumi təyinatlı və orta induktiv yüklər |
| D | 10–20 × In | Müəyyən mühərriklər və transformatorlar kimi daha yüksək yüklər |
Bu diapazonlar adətən IEC 60898-1 MCB xüsusiyyətləri ilə əlaqələndirilir.
Məsələn, əgər mühərrik normal iş cərəyanından bir neçə dəfə yüksək müvəqqəti başlanğıc cərəyanı istehsal edərsə, işə salınma zamanı çox həssas əyri lazımsız yerə qoşa bilər. Avadanlıqdan və tam dövrə dizaynından asılı olaraq C əyrisi və ya D əyri cihazı daha uyğun ola bilər.
6kA AC miniatür dövrə açarları ümumiyyətlə harada istifadə olunur?
6kA AC miniatür elektrik açarı faktiki nasazlıq səviyyəsi, gərginlik, cərəyan və quraşdırma tələbləri cihazın spesifikasiyasına daxil olduqda bir çox aşağı gərginlikli proqramlar üçün uyğun ola bilər.
- Yaşayış bölgüsü:işıqlandırma sxemləri, rozetka sxemləri, məişət texnikası və filial sxemləri.
- Ticarət binaları:ofis paylama lövhələri, işıqlandırma sistemləri, pərakəndə satış obyektləri və kiçik avadanlıq sxemləri.
- Sənaye idarəetmə panelləri:köməkçi sxemlər, idarəetmə avadanlığı, kiçik mühərriklər və digər uyğun aşağı gərginlikli yüklər.
- Tikinti xidmətləri:HVAC ilə əlaqəli köməkçi sxemlər, nasoslar, işıqlandırma və spesifikasiyaların uyğun olduğu yerlərdə ümumi enerji paylanması.
- Elektrik paylayıcı şkaflar:şaxələnmiş dövrə mühafizəsi və modul paylayıcı sistemlər.
Faktiki tətbiq həmişə istehsalçının məhsul sənədləri və quraşdırma tələblərinə uyğun olaraq yoxlanılmalıdır. 6kA reytinqi heç vaxt hər bir elektrik mühiti üçün uyğun hesab edilməməlidir.
Doğru MCB hansı problemlərin qarşısını almağa kömək edə bilər?
Satınalma ilə bağlı ən böyük narahatlıqlardan biri sadəcə açarın işlək olub-olmaması deyil, onun seçildiyi şərtlər altında ardıcıl olaraq fəaliyyət göstərib-keçməməsidir.
1. Davamlı Aşırı Yükləmə
Həddindən artıq cərəyanı çox uzun müddət daşıyan dövrə keçiricinin istiləşməsinə və avadanlığın vaxtından əvvəl xarab olmasına səbəb ola bilər. Termal buraxılış davamlı həddindən artıq yüklənmə şərtlərinə cavab vermək üçün nəzərdə tutulmuşdur.
2. Qısaqapanma Zərərləri
Uyğun bir kəsmə qabiliyyəti MCB-yə cihazın müəyyən edilmiş kəsilmə qabiliyyətini aşmadan həddindən artıq nasazlıq cərəyanını kəsməyə imkan verir.
3. Təhlükəsiz sürüşmə
Uyğun olmayan səfər əyrisi avadanlıq işə salındıqda lazımsız fasilələrə səbəb ola bilər. B, C və ya D xüsusiyyətlərini yükə uyğunlaşdırmaq bu problemi həll etməyə kömək edir.
4. Çətin Baxım
Modul MCB rahat əl izolyasiyasını təmin edə bilər, elektrikçilərə bütün paylama sistemini mütləq bağlamadan fərdi sxemləri müəyyən etməyə və işləməyə kömək edir.
5. Satınalma qeyri-müəyyənliyi
B2B layihələrində natamam texniki spesifikasiyalar yanlış məhsullara, gecikmiş təsdiqlərə və ya dəyişdirmə xərclərinə səbəb ola bilər. Aydın məhsul məlumat cədvəli və müəyyən edilmiş texniki parametrlər bu riskləri azaldır.
Alıcılar uyğun 6kA MCB-ni necə seçə bilərlər?
Praktik seçim prosesini bir neçə mərhələyə bölmək olar. Bu, mühəndislərə və satınalma qruplarına məhsulu yalnız kataloq başlığından seçməkdən çəkinməyə kömək edir.
-
Sistem gərginliyini təyin edin.
Nominal AC gərginliyini və tətbiqin bir fazalı və ya üç fazalı olub olmadığını təsdiqləyin. -
Dizayn cərəyanını hesablayın və ya təsdiqləyin.
MCB-nin nominal cərəyanı gözlənilən dövrə yükü və keçiricinin icazə verilən cərəyanı ilə əlaqələndirilməlidir. -
Gələcək qısaqapanma cərəyanını təyin edin.
Quraşdırma nöqtəsində mövcud nasazlıq cərəyanını yoxlayın və seçilmiş 6kA kəsmə qabiliyyətinin adekvat olduğunu təsdiqləyin. -
Yük axınını qiymətləndirin.
Dövrənin mühərrikləri, transformatorları, tutumlu avadanlıqları, keçid enerji təchizatını və ya əhəmiyyətli başlanğıc cərəyanı yaradan digər yükləri ehtiva edib-etmədiyini müəyyənləşdirin. -
Müvafiq səfər əyrisini seçin.
Ən ümumi variantı seçməkdənsə, faktiki yük və qorunma tələblərinə əsasən B, C və ya D seçin. -
Qütb konfiqurasiyasını seçin.
Layihənin 1P, 1P+N, 2P, 3P, 3P+N və ya məhsul seriyası tərəfindən dəstəklənən başqa konfiqurasiya tələb edib-etmədiyini təsdiqləyin. -
Standartları və sənədləri yoxlayın.
Müvafiq məlumat cədvəlini, sınaq məlumatını, sertifikatları, ölçülü təsvirləri və quraşdırma təlimatlarını tələb edin. -
Panel uyğunluğunu yoxlayın.
DIN-rels ölçülərini, terminal quruluşunu, keçirici diapazonunu, aksesuarları və mövcud quraşdırma yerini yoxlayın.
- □ Nominal gərginlik təsdiqləndi
- □ Nominal cərəyan təsdiqləndi
- □ 6kA kəsmə qabiliyyəti təsdiqləndi
- □ B/C/D əyrisi yükə görə seçilmişdir
- □ Dirək konfiqurasiyası təsdiqləndi
- □ Tətbiq olunan standart təsdiq edilmişdir
- □ Ölçülər və DIN relsinin quraşdırılması yoxlanılır
- □ Sertifikatlaşdırma və sınaq sənədləri tələb olunur
- □ Əməliyyat mühiti nəzərdən keçirildi
- □ Yuxarı/aşağı axın mühafizəsi ilə əlaqələndirmə nəzərə alındı
Qarşısının alınması üçün ümumi seçim səhvləri
Əsas spesifikasiyalar düzgün görünsə belə, quraşdırmadan sonra bir sıra səhvlər problemlər yarada bilər.
| Səhv | Potensial problem | Daha yaxşı təcrübə |
|---|---|---|
| Yalnız amper gücünə görə seçim | Digər kritik parametrlər uyğun gəlməyə bilər | Gərginliyi, əyrini, qırılma qabiliyyətini, dirəkləri və standartları birlikdə qiymətləndirin |
| Hər 6kA kəsicinin dəyişdirilə biləcəyini fərz etsək | Fərqli məhsulların fərqli ölçüləri və performans xüsusiyyətləri ola bilər | Tam məlumat cədvəllərini müqayisə edin |
| Səhv səyahət əyrisindən istifadə | Narahat sönmə və ya qeyri-adekvat tətbiq uyğunluğu | Faktiki yüklənməni qiymətləndirin |
| Potensial nasazlıq cərəyanına məhəl qoymamaq | Qırma qabiliyyəti qeyri-kafi ola bilər | Quraşdırma nöqtəsində nasazlıq səviyyəsini yoxlayın |
| Dirijor koordinasiyasına baxan | Qoruma naqil sisteminə düzgün uyğun gəlməyə bilər | MCB reytinqini keçirici gücü ilə əlaqələndirin |
| Sənədsiz alqı-satqı | Təsdiq və quraşdırma çətinləşə bilər | Satın almadan əvvəl texniki və uyğunluq sənədlərini tələb edin |
Nominal cərəyan, keçirici tutum, səfər xarakteristikası və nasazlıq səviyyəsi arasında düzgün koordinasiya etibarlı MCB seçiminin əsasını təşkil edir.
Niyə Təcrübəli MCB İstehsalçısı ilə işləmək lazımdır?
Böyük həcmli satınalma, OEM layihələri, paylama tərəfdaşlıqları və elektrik panellərinin istehsalı üçün məhsulun keyfiyyəti yalnız bir məsələdir. Alıcılar həmçinin ardıcıl spesifikasiyalara, sabit istehsala, cavab verən texniki rabitəyə və layihənin təsdiqini dəstəkləyən sənədlərə ehtiyac duyurlar.
Shanghai DaDa Electric Co., Ltd.miniatür elektrik açarları həlləri və müvafiq aşağı gərginlikli elektrik mühafizə məhsulları axtaran müştərilər üçün istehsal tərəfdaşı hesab edilə bilər. B2B alıcıları üçün ən faydalı təchizatçı qiymətləndirməsi yalnız marketinq iddialarına deyil, ölçülə bilən texniki məlumatlara diqqət yetirməlidir.
- Məhsulun spesifikasiyalarını və texniki parametrlərini aydınlaşdırın
- Müəyyən edilmiş nominal cərəyan və gərginlik diapazonları
- Mövcud qırılma qabiliyyəti variantları
- Müxtəlif yük şəraiti üçün səyahət əyrisi məlumatı
- Məhsul təsvirləri və quraşdırma məlumatları
- Tətbiq olunan sertifikatlaşdırma və uyğunluq sənədləri
- Sabit istehsal və keyfiyyətə nəzarət prosedurları
- Layihəyə aid tələblər üçün texniki rabitə
- Müvafiq hallarda OEM/ODM dəstəyi
İdxalçılar və elektrik distribyutorları üçün məhsulların müxtəlif paylama sistemlərinə inteqrasiyası və ya bir neçə bazarda satılması lazım olduqda bu amillər xüsusilə vacib ola bilər.
Tez-tez verilən suallar
6kA, tətbiq olunan sınaq şərtləri altında nominal qısaqapanma qabiliyyətinə aiddir. 6000 amperi təmsil edir və MCB-nin normal nominal cərəyanı ilə qarışdırılmamalıdır.
Xeyr. Uyğunluq perspektiv qısaqapanma cərəyanından, sistem gərginliyindən, nominal cərəyandan, keçid xarakteristikasından, dirək konfiqurasiyasından, quraşdırma şərtlərindən və müvafiq qaydalardan asılıdır. Qırıcı seçməzdən əvvəl mövcud nasazlıq cərəyanı yoxlanılmalıdır.
İki rəqəm fərqli parametrləri təsvir edir. 6kA qırılma qabiliyyəti reytinqidir, 6A isə nominal cari dəyərdir. Bir açarın potensial olaraq 6A nominal cərəyanı və 6kA kəsmə qabiliyyəti ola bilər.
Onlar müxtəlif ani maqnit açma xüsusiyyətlərini müəyyən edirlər. IEC 60898-1-ə əsasən, B ümumiyyətlə təqribən 3-5 dəfə nominal cərəyanla, C təxminən 5-10 dəfə və D təxminən 10-20 dəfə ilə əlaqələndirilir.
Mühərriklər əhəmiyyətli başlanğıc cərəyanına malik ola bilər, buna görə də motor və dövrədən asılı olaraq C və ya D xüsusiyyətləri uyğun ola bilər. Son seçimdə başlanğıc cərəyanı, nasazlıq cərəyanı, kabel empedansı və digər qoruyucu qurğularla koordinasiya nəzərə alınmalıdır.
Avtomatik deyil. Gələcək qısaqapanma cərəyanı açarın nominal kəsmə qabiliyyətini üstələyirsə, 6kA cihaz uyğun olmaya bilər. Qırıcı nasazlıq səviyyəsinə və müvafiq quraşdırma tələblərinə uyğun seçilməlidir.
Alıcılar adətən ətraflı məlumat cədvəlini, texniki spesifikasiyaları, ölçülü təsvirləri, quraşdırma təlimatlarını, müvafiq sınaq və ya sertifikatlaşdırma sənədlərini və müvafiq məhsul standartlarını tələb etməlidirlər. Layihəyə aid tələblər əlavə sənədlər tələb edə bilər.
İstehsal partiyaları, izləmə qabiliyyəti, texniki sənədlər, keyfiyyətə nəzarət, çatdırılma qabiliyyəti və satışdan sonrakı texniki dəstək arasında uyğunluq B2B elektrik layihəsinin ümumi dəyərinə və etibarlılığına əhəmiyyətli dərəcədə təsir göstərə bilər.
Daha Etibarlı Circuit Protection Solution qurun
Seçilməsi a6kA AC miniatür açarıYalnız məhsul etiketindən çox, tətbiqin elektrik şərtlərindən başlamalıdır. Nominal cərəyan, kəsilmə qabiliyyəti, hərəkət əyrisi, gərginlik, dirək konfiqurasiyası, quraşdırma mühiti və texniki sənədlər hamısı etibarlı qorunma həllinə kömək edir.
Əgər siz elektrik paylama layihələri, idarəetmə panelləri, kommersiya binaları, yaşayış proqramları və ya topdansatış paylama üçün MCB satın alırsanız,Shanghai DaDa Electric Co., Ltd.layihə tələblərinizə uyğun olaraq uyğun məhsul xüsusiyyətlərini qiymətləndirməyə kömək edə bilər.
Toplu satınalma layihəsi üçün texniki spesifikasiyalar, məhsul məlumatı və ya dəstəyə ehtiyacınız varmı?Bizimlə əlaqə saxlayınərizənizi müzakirə etmək və uyğun miniatür elektrik açarı həllini tapmaq üçün.
