Daha təhlükəsiz enerji paylanması üçün sızma mühafizəsi ilə MCCB-ni nə vacib edir?

1. Sızma Mühafizəsi ilə MCCB nədir?

Ümumiyyətlə MCCB adlanan qəliblənmiş qutu elektrik açarı aşağı gərginlikli elektrik dövrələrini həddindən artıq yüklənmə və qısaqapanma kimi şərtlərdən qorumaq üçün nəzərdə tutulmuşdur. Əsas qoruyucu açardan fərqli olaraq, MCCB geniş cərəyan reytinqləri və kəsmə qabiliyyəti üzrə seçilə bilər ki, bu da onu kommersiya və sənaye paylama sistemləri üçün uyğun edir.

AnSızma mühafizəsi ilə MCCBbu adi mühafizə funksiyalarına qalıq cərəyan və ya torpaq sızmasının aşkarlanması əlavə edir. Qeyri-normal sızma cərəyanı aşkar edildikdə və konfiqurasiya edilmiş iş səviyyəsinə çatdıqda, qoruyucu mexanizm səfərə başlaya və təsirlənmiş dövrəni ayıra bilər.

Bu kombinasiya xüsusilə elektrik dizaynerləri lazımsız mürəkkəb panel quruluşu yaratmadan çoxlu mühafizə təbəqəsi istədikdə faydalıdır. Kommersiya məhsulları inteqrasiya olunmuş MCCB-plus-qalıq cərəyan həlləri və ya uyğun qalıq cərəyan modulları ilə birləşdirilmiş MCCB kimi mövcuddur. IEC 60947-2 qalıq cərəyan mühafizəsini özündə birləşdirən elektrik açarları üçün tələbləri ehtiva edir, halbuki istehsalçılar müxtəlif konfiqurasiyalar və tənzimləmə diapazonlarını təmin edə bilərlər.

2. Sızıntıdan qorunma necə işləyir?

Sağlam bir elektrik dövrəsində, çıxan keçiricilərdən keçən cərəyan dövrədən qayıdan cərəyana uyğun olmalıdır. Sızma vəziyyəti, cərəyanın bir hissəsi gözlənilməz bir yol tutduqda baş verir, məsələn, izolyasiyanın pisləşməsi, qoşulmuş avadanlıq və ya enerjili hissə ilə əlaqə quran şəxs.

Sızma mühafizəsi bu balanssızlıqla bağlı qalıq cərəyanı izləyir. Ölçülmüş qalıq cərəyan cihazın konfiqurasiya edilmiş işləmə həddini aşarsa, mühafizə sistemi MCCB mexanizminə açma siqnalı göndərir.

Məhsulun dizaynından asılı olaraq, sızma mühafizəsi tənzimlənən qalıq əməliyyat cərəyanı, vaxt gecikməsi, sınaq funksionallığı, həyəcan siqnalı və ya digər monitorinq funksiyalarını təmin edə bilər. Kommersiya MCCB sızmasından qorunma məhsulları nümayiş etdirir ki, həssaslıq və gecikmə parametrləri nəzərdə tutulan tətbiqə görə əhəmiyyətli dərəcədə dəyişə bilər.

Niyə Bu Aşırı Yükdən Qorumadan Fərqlidir?

Aşırı yükdən qorunma və sızma mühafizəsi müxtəlif problemlərə cavab verir. Həddindən artıq yüklənmiş dövrə həddindən artıq cərəyan çəkə bilər, çünki çoxlu yüklər bağlıdır və ya avadanlıq nəzərdə tutulmuş gücündən artıq işləyir. Bununla belə, sızma nasazlığı nəzərdə tutulan keçirici yolundan qaçan cərəyana aiddir.

Buna görə, həddindən artıq yüklənmədən qorunma qabiliyyətinin sadəcə artırılması avtomatik olaraq uyğun sızma qorunmasını təmin etmir. Elektrik paylama sistemini tərtib edərkən bu iki funksiya ayrıca nəzərə alınmalıdır.

3. Hansı elektrik problemlərini həll edə bilər?

Zavodlarda, kommersiya binalarında və infrastruktur layihələrində istifadə olunan elektrik avadanlıqları tələb olunan şərtlər altında uzun müddət işləyə bilər. Rütubət, toz, izolyasiyanın köhnəlməsi, mexaniki zədələr, quraşdırma xətaları və avadanlıqların korlanması anormal cərəyan yollarına kömək edə bilər.

Faktiki qorunma səviyyəsi tam elektrik sistemindən, cihazın konfiqurasiyasından və quraşdırma şərtlərindən asılıdır. Buna görə də, sızma mühafizəsi olan MCCB hər bir elektrik təhlükəsi üçün universal həll yolu kimi deyil, düzgün hazırlanmış mühafizə sxeminin bir hissəsi kimi qəbul edilməlidir.

4. Nə üçün MCCB və Sızma Qorumasını birləşdirməlisiniz?

Bir çox elektrik layihələri üçün əsas cazibə koordinasiya edilmiş cihaz quruluşu çərçivəsində bir neçə qorunma tələblərini həll etmək qabiliyyətidir. Panel sahəsi, quraşdırma vaxtı və sistem koordinasiyasının vacib olduğu yerlərdə bu dəyərli ola bilər.

1. Çoxsaylı Qoruma Funksiyaları

Düzgün konfiqurasiya edilmiş cihaz eyni mühafizə arxitekturası daxilində həddindən artıq yüklənmə, qısaqapanma və qalıq cərəyandan qorunma təmin edə bilər. Bu, mühəndislər üçün qidalandırıcı və ya paylayıcı dövrə üçün müəyyən edilmiş mühafizə strategiyası yaratmağı asanlaşdırır.

2. Daha Effektiv Panel Dizaynı

İnteqrasiya edilmiş və ya yaxından uyğunlaşdırılmış qoruyucu komponentlər ayrı cihazlara, naqillərə və montaj qurğularına ehtiyacı azalda bilər. Qalıq cərəyandan qorunan MCCB-lərin istehsalçıları praktik üstünlüklər kimi kompakt quraşdırma və azaldılmış komponent tələblərini xüsusilə vurğulayırlar.

3. Tənzimlənən Qoruma

Bəzi məhsullar tənzimlənən qalıq cərəyan hədlərini və vaxt gecikmələrini təmin edir. Bu, hər bir tətbiq üçün bir sabit parametrə güvənmək əvəzinə qoruma quruluşunu müxtəlif sxemlərə uyğunlaşdırmağa imkan verir.

4. Sistemin daha asan planlaşdırılması

Həddindən artıq yüklənmə, qısaqapanma və sızma tələbləri birlikdə nəzərə alındıqda, mühəndislər fərdi komponentləri müstəqil seçmək əvəzinə tam mühafizə strategiyasını qiymətləndirə bilərlər.

5. Sızma mühafizəsi ilə MCCB harada istifadə olunur?

Müvafiq tətbiq elektrik dizaynından, yerli tələblərdən və məhsulun spesifikasiyalarından asılıdır. Tipik tətbiq sahələrinə aşağıdakılar daxildir:

• Ticarət binası paylama lövhələri
• Sənaye enerji paylama sistemləri
• Zavod istehsalı avadanlığı
• Motor və maşın qidalandırıcıları
• Sexlər və istehsal müəssisələri
• İnfrastruktur və kommunal qurğular
• Torpaq sızmasının monitorinqini tələb edən elektrik avadanlıqları
• Panel sahəsinin məhdud olduğu paylama sistemləri
• Koordinasiya edilmiş həddindən artıq yüklənmə, qısaqapanma və qalıq cərəyandan qorunma tələb edən layihələr

MCCB-lər sənaye və kommersiya paylanmasında geniş istifadə olunur, çünki onların cari reytinqləri və kəsmə imkanları kiçik filial açarlarının tipik diapazonundan kənarda tətbiqləri əhatə edə bilər.

6. Alıcılar seçimdən əvvəl nəyi yoxlamalıdırlar?

Yalnız nominal amperə əsaslanan sızma mühafizəsi ilə MCCB seçilməsi quraşdırma zamanı problemlər yarada bilər. Alıcılar modeli təsdiq etməzdən əvvəl istehsalçıya və ya elektrik mühəndisinə kifayət qədər sistem məlumatı təqdim etməlidirlər.

1. Nominal cərəyan:Gözlənilən davamlı yükü müəyyənləşdirin və tam dövrə dizaynına əsasən uyğun cərəyan reytinqini seçin.
2. İş gərginliyi:Sistem gərginliyini və məhsulun nəzərdə tutulan AC tətbiqi üçün uyğun olub olmadığını təsdiqləyin.
3. Qütblərin sayı:Sistemin 3P, 4P və ya başqa konfiqurasiya tələb edib-etmədiyini yoxlayın.
4. Qısaqapanma qabiliyyəti:Mövcud potensial nasazlıq cərəyanını yoxlayın və kəsicinin müvafiq kəsmə dərəcəsinə malik olduğundan əmin olun.
5. Sızma həssaslığı:Nəzərdə tutulan mühafizə strategiyası üçün tələb olunan qalıq əməliyyat cərəyanını müəyyən edin.
6. Vaxt gecikməsi:Yuxarı və ya aşağı axın cihazları ilə koordinasiya üçün ani əməliyyatın və ya gecikmiş cavabın tələb olunduğunu düşünün.
7. Quraşdırma şərtləri:Ətraf mühitin temperaturu, korpus, rütubət, hündürlük və digər müvafiq ekoloji amilləri nəzərdən keçirin.
8. Standartlar və sertifikatlar:Hədəf bazarında tələb olunan standartları və təsdiqləri təsdiqləyin.

7. Açıqlanan əsas parametrlər

Aşağıdakı parametrlər müxtəlif MCCB sızmasından qorunma məhsullarını müqayisə edərkən xüsusilə vacibdir.

Məsələn, qalıq cərəyandan qorunan cari ticarət məhsulları nominal cərəyan, dirək konfiqurasiyası, işləmə gərginliyi və kəsilmə qabiliyyətinin müxtəlif kombinasiyalarını təklif edə bilər. Bu spesifikasiyalar həmişə məhsul kateqoriyasına aid deyil, faktiki məhsul məlumat cədvəlinə uyğun olaraq yoxlanılmalıdır.

8. Sızma Mühafizəsi ilə MCCB və Ayrı Mühafizə Qurğuları

Həm inteqrasiya olunmuş, həm də ayrı-ayrı mühafizə tədbirləri texniki cəhətdən uyğun ola bilər. Daha yaxşı konfiqurasiya layihənin elektrik arxitekturasından, məkan tələblərindən, koordinasiya strategiyasından və satınalma üstünlüklərindən asılıdır.

Vacib məqam odur ki, inteqrasiya avtomatik olaraq uyğunluq demək deyil. Seçilmiş birləşmə hələ də quraşdırmanın elektrik tələblərinə cavab verməlidir.

9. Quraşdırma və Baxım Mülahizələri

Düzgün quraşdırma düzgün açarı seçmək qədər vacibdir. Əgər naqillər, torpaqlama tənzimləməsi, parametrlər və ya quraşdırma mühiti düzgün deyilsə, hətta sızma mühafizəsi ilə yaxşı dizayn edilmiş MCCB nəzərdə tutulan performansı təmin etməyə bilər.

Naqilləri Diqqətlə Yoxlayın

İstehsalçının məftil diaqramına və quraşdırma təlimatlarına əməl edin. Faza və neytral keçiricilər, mümkün olduqda, qalıq cərəyanı aşkarlama sisteminin nəzərdə tutulduğu kimi işləməsi üçün düzgün təşkil edilməlidir.

Sızma Ayarını yoxlayın

Ən aşağı mövcud sızma cərəyanı parametrinin avtomatik uyğun olduğunu düşünməyin. Parametr nəzərdə tutulan qoruma funksiyasına və dövrənin elektrik xüsusiyyətlərinə uyğun olmalıdır.

Seçiciliyi nəzərə alın

Böyük paylama sistemlərində bir neçə qoruyucu qurğu ola bilər. Onların əməliyyat xüsusiyyətləri birlikdə nəzərdən keçirilməlidir ki, müvafiq aşağı axın nasazlığı quraşdırmanın daha böyük hissəsini lazımsız yerə ayırmasın.

Funksional Testi həyata keçirin

Məhsulun sınaq funksiyasını təmin etdiyi hallarda, sınaq istehsalçının tövsiyə etdiyi prosedura və quraşdırma üçün tətbiq olunan tələblərə əməl etməlidir. Bəzi qalıq cərəyan cihazları test funksiyaları və əlavə monitorinq funksiyaları təmin edir.

10. Shanghai DaDa Electric Co., Ltd. və Leakage Protection Solutions

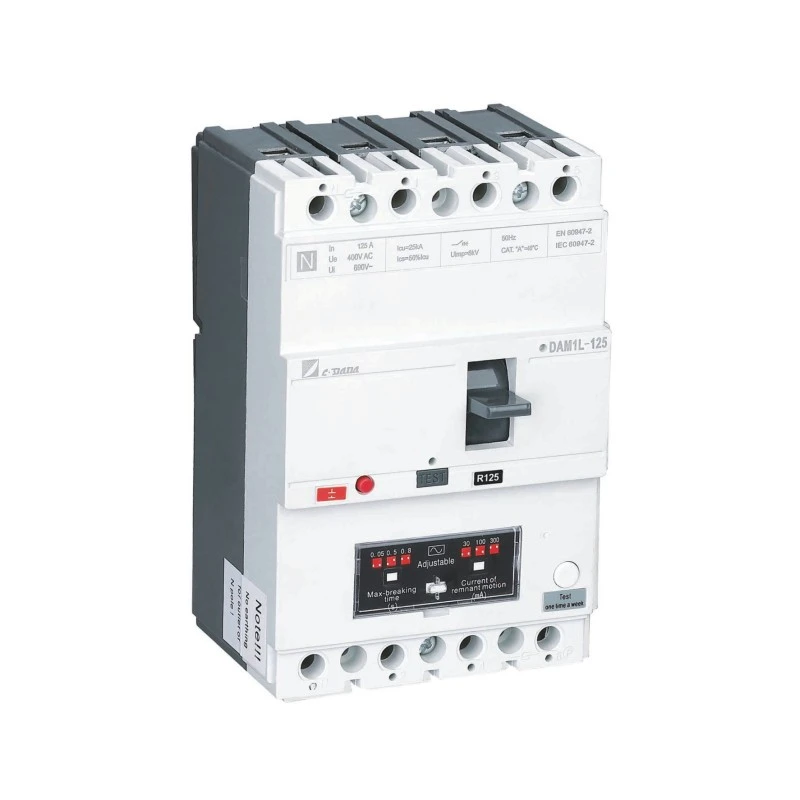

Shanghai DaDa Electric Co., Ltd. ənənəvi dövrə mühafizəsi və sızma mühafizəsinin birlikdə işləməsi lazım olan tətbiqlər üçün nəzərdə tutulmuş MCCB həlləri təqdim edir. Onun DAM1L seriyası elektrik sistemləri, sənaye sahələri və digər aşağı gərginlikli paylama mühitləri daxil olmaqla tətbiqlər üçün nəzərdə tutulmuş inteqrasiya edilmiş qalıq cərəyandan qorunma ilə MCCB nümunəsidir.

Məhsul haqqında məlumat dörd qütblü konstruksiya, geniş nominal cərəyan diapazonu və tənzimlənən torpaq sızmasından qorunma kimi konfiqurasiyaları göstərir. Modeldən asılı olaraq, sızma əməliyyat cərəyanı müəyyən bir diapazonda konfiqurasiya edilə bilər ki, bu da qoruma strategiyasını müxtəlif tətbiqlərə uyğunlaşdırmağa imkan verir.

Xarici alıcılar, distribyutorlar, panel qurucuları və elektrik podratçılar üçün ən faydalı yanaşma kotirovka tələb etməzdən əvvəl təchizatçıya layihə tələblərini təqdim etməkdir. Bu, nəzərdə tutulan konfiqurasiyada tələb olunan cərəyan reytinqinin, dirəklərin yerləşdirilməsinin, sızma parametrlərinin, kəsilmə qabiliyyətinin və sertifikatlaşdırmanın mövcud olub olmadığını müəyyən etməyə kömək edir.

Sorğuya daxil edilməli məlumatlar

• Tələb olunan nominal cərəyan
• Sistem gərginliyi və tezliyi
• Qütblərin sayı
• Tələb olunan sızma cərəyanına həssaslıq
• Tələb olunan vaxt gecikdirmə funksiyası
• Gözlənilən qısaqapanma cərəyanı və ya tələb olunan kəsilmə qabiliyyəti
• Quraşdırma mühiti
• Hədəf bazarı və sertifikatlaşdırma tələbləri
• Tələb olunan miqdar
• OEM və ya uyğunlaşdırılmış tələblər, əgər varsa

Başlanğıcda bu təfərrüatların təmin edilməsi texniki rabitəni daha səmərəli edə bilər və son quraşdırma ilə uyğun gəlməyən açar seçmə riskini azalda bilər.

11. Tez-tez verilən suallar

12. Nəticə

Sızma mühafizəsi olan MCCB elektrik mühafizəsinin iki mühüm sahəsinə müraciət edir: adi həddindən artıq cərəyandan qorunma və qalıq cərəyanın aşkarlanması. Bu funksiyaları əlaqələndirilmiş həllə gətirməklə, o, elektrik təhlükəsizliyi, panel sahəsi və sistem koordinasiyasının vacib olduğu enerji paylama dizaynlarını sadələşdirməyə kömək edə bilər.

Ən vacib addım məhsulun adından kənara baxmaqdır. Nominal cərəyan, işləmə gərginliyi, qırılma qabiliyyəti, dirək konfiqurasiyası, sızma həssaslığı, gecikmə vaxtı, quraşdırma şərtləri və tətbiq olunan standartlar hamısı müəyyən MCCB-nin layihə üçün uyğun olub-olmamasına təsir göstərir.

Kommersiya binaları, sənaye obyektləri, paylayıcı panellər və ya OEM tətbiqləri üçün sızmadan qorunan MCCB-ləri qiymətləndirən alıcılar üçün birbaşa faktiki elektrik tələblərindən işləmək uyğun konfiqurasiyanı müəyyən etməyin ən etibarlı yoludur.
