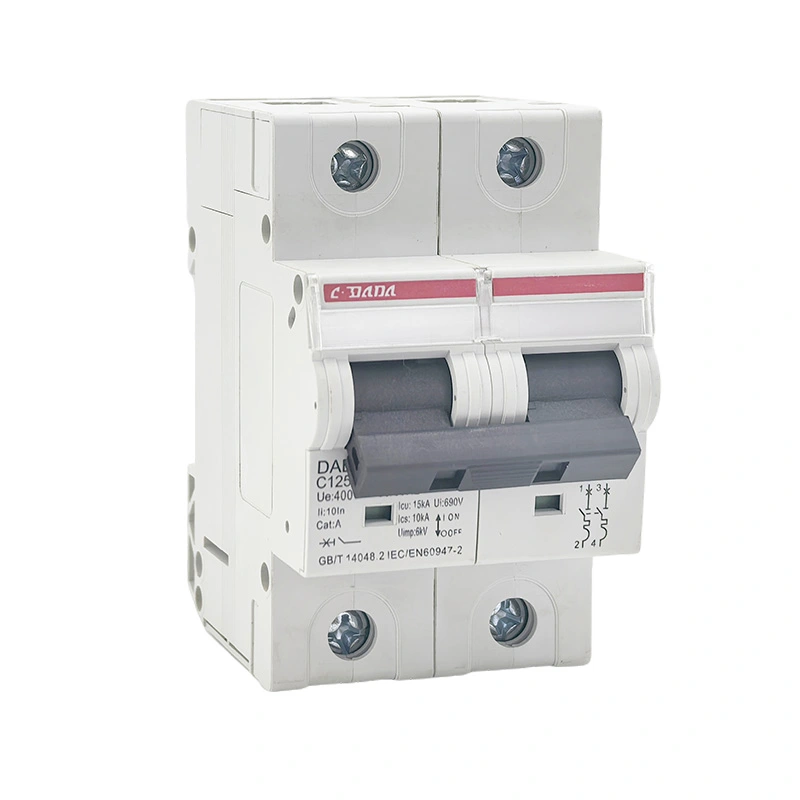

Çin Peşəkar Miniatür Devre Kesici Fabriki

Təsnifat

Növ

Cari diapazon

Əsas Xüsusiyyətlər

Açılma Xarakteristikası (Əyri)

B növü

0,5A - 63A

3-5 × Ani səfərdə, aşağı yükləmə yükləri (işıqlandırma, müqavimətli istilik)

C növü

0,5A - 125A

5-10×Səfərdə, orta sürətdə (motorlar, kondisionerlər, kiçik məişət texnikası)

D növü

0,5A - 63A

10-20×Səfərdə, yüksək hücum (transformatorlar, böyük mühərriklər, qaynaq avadanlığı)

K növü

0,5A - 63A

8-12×Səfərdə, kommersiya/sənaye mühərriki yükləri

Z növü

0.5A - 40A

2-3×Səfərdə, həssas elektron avadanlıq, yarımkeçirici qoruma

Qütb Konfiqurasiyası

Tək Qütblü (SP)

0,5A - 63A

Bir fazalı dövrələrdə faza mühafizəsi

İki Qütblü (DP)

0,5A - 63A

Faza + neytral qoruma, ümumi səfər çubuğu

Üç Qütblü (TP)

0,5A - 125A

Üç fazalı mühafizə, sənaye paylanması

Dörd Qütblü (4P)

0,5A - 125A

Üç fazalı + neytral, ümumi açma mexanizmi

Qırma qabiliyyəti

Standart (S)

3kA - 6kA

Daxili qurğular, aşağı xəta səviyyəli şəbəkələr

Təkmilləşdirilmiş (H)

10kA

Ticarət binaları, orta nasazlıq səviyyəsi

Yüksək (G)

15kA - 25kA

Sənaye şəbəkəsi, yüksək nasazlıq qabiliyyəti

Montaj standartı

DIN Rail (IEC 60715)

Bütün reytinqlər

35 mm üst papaqlı dəmir yolu (TH35), tez bağlanan quraşdırma

Panel montajı

0,5A - 63A

Vida ilə sabitlənmiş baza, köhnə qurğular

Funksiya

Fəaliyyət prinsipi

Texniki Parametrlər

Həddindən artıq yükdən qorunma (termal)

Bimetalik zolaq istilik genişlənməsi

1,05×In: Səyahət yoxdur (2saat), 1,3×In: Səyahət ≤1h (In≤32A), ≤2saat (In>32A), 1,45×In: Səfər <1saat

Qısaqapanmadan Mühafizə (Maqnit)

Solenoid pistonu ani

Tip B: 3-5×In, Tip C: 5-10×In, Tip D: 10-20×In, <20ms əməliyyat

İzolyasiya funksiyası

Müsbət əlaqənin ayrılması

IEC 60898-1 standartına uyğun olaraq təcrid üçün uyğunluq, əlaqə boşluğunun yoxlanılması

Səyahət Göstərişi

Mexanik bayraq/pəncərə

Fərqli ON/OFF mövqeyi, tıxacsız mexanizm nasazlıq zamanı bağlanmağın qarşısını alır

Quraşdırma mühiti

Xüsusi Tətbiq

Tipik Spesifikasiyalar

Yaşayış binaları

İşıqlandırma sxemləri, rozetkalar, HVAC, su qızdırıcıları

6A-32A Tip B/C, 6kA Icn, DIN relsinə montaj

Kommersiya Ofisləri

Paylayıcı lövhələr, kompüter avadanlığı, UPS sxemləri

10A-63A Tip C, 10kA Icn, 3 faza üçün 4 qütblü

Pərakəndə və Qonaqpərvərlik

Mağazanın işıqlandırılması, soyuducu, mətbəx avadanlıqları

16A-40A Tip C, 10kA, çox qütblü üçün ümumi səfər

Sənaye İdarəetmə Panelləri

Dəzgahlar, mühərrik idarəetmə sxemləri, avtomatlaşdırma

10A-63A Tip D, 15kA, yüksək mexaniki dözümlülük

İnfrastruktur

Metro stansiyaları, hava limanları, xəstəxanalar, məlumat mərkəzləri

32A-125A Tip C, 25kA, cərəyanı məhdudlaşdıran Sinif 3

Bərpa olunan enerji

Günəş siminin qorunması, batareya sistemləri, çeviricilər

10A-63A DC nominallı (IEC 60898-2), 250V/500V/1000V DC

Dəniz və Dəniz

Gəmilərin paylanması, dəniz platformaları

Tropikləşdirilmiş (T2), korroziyaya davamlı, 55°C mühit

Mərhələ

Proses Detalları

Keyfiyyətə Nəzarət Nöqtələri

Korpusun enjeksiyon qəlibi

30% şüşə lifli, 280-320°C ərimə temperaturu, 800-1200 bar enjeksiyon təzyiqi ilə yüksək təsirli termoplastik (PA66, PBT)

Ölçü dözümlülüyü ±0,05 mm, təsir gücü >7 kJ/m², izləmə indeksi >600V, UL 94 V-0 alışma qabiliyyəti

Ştamplama və Kaplama ilə əlaqə saxlayın

Gümüş-nikel (AgNi 90/10) və ya gümüş-kadmium oksid kontaktları, mütərəqqi ştamplama, çəllək örtüyü 8-12μm gümüş

Sərtlik HV 80-120, təmas müqaviməti <100μΩ, örtük qalınlığı XRF yoxlanışı

Bimetal elementlərin istehsalı

Inconel/passivləşdirilmiş polad kompozit, dəqiq yayma, əyilmə xüsusiyyətləri üçün istilik müalicəsi

Əyilmə dərəcəsi 0,15-0,25 mm/°C, 20°C istinadda kalibrləmə, ±3% partiyanın tutarlılığı

Maqnit Bobin İstehsalı

Mis məftil (diametri 0,3-0,8 mm), avtomatlaşdırılmış sarma, vakuum lak hopdurulması

Dönmələrin sayı ±1%, DC müqaviməti ±5%, izolyasiya müqaviməti >100MΩ

Qövs çuxurunun yığılması

Polad ayırıcı plitələr (0,5 mm), keramika qövs torları, optimallaşdırılmış deionlaşdırıcı kamera həndəsəsi

Maqnit axınının yoxlanılması, dielektrik gücü 2.5kV, ölçülü ±0.02mm

Mexanizmin inteqrasiyası

Yay polad doldurma sistemi, keçid mexanizmi, qaçışdan azad, enerji saxlama yayları

Mexanik dözümlülük 20.000 dövr, hərəkət qüvvəsi 3-8N, keçid etibarlılığı

Son Kalibrləmə

1.05×In, 1.25×In, 5×In (və ya əyri-xüsusi) avtomatlaşdırılmış vaxt cərəyanı testi

Səyahət vaxtı ±20% dözümlülük, ani səfər yoxlaması, işarələmə davamlılığı

Komponent

Materialın spesifikasiyası

Təchizatçı Standartları

Əsas Xüsusiyyətlər

Kalıplanmış korpus

PA66 GF30 (poliamid 66, 30% şüşə lif) və ya PBT GF30

IEC 60664-1, UL 94 V-1

İzləmə indeksi >600V, istilik müqaviməti 160°C, təsir gücü >7 kJ/m², halogensiz mövcuddur

Əməliyyat Dəstəyi

PC/ABS qarışığı və ya PA66

ISO 527

Dartma müqaviməti >50MPa, UV stabilləşdirilmiş, rəngə davamlıdır

Sabit/Daşınan Kontaktlar

Elektrolitik mis (Cu-ETP C11000) + AgNi 90/10 və ya AgCdO örtük

ASTM B152

Keçiricilik ≥100% IACS, qövs eroziyası müqaviməti, qaynaq əleyhinə

Bimetalik zolaq

Inconel 718/passivləşdirilmiş polad kompozit (ASTM TM2) və ya mis/polad

ASTM B388

Əyilmə dərəcəsi 0,2 mm/°C, 20 il ərzində sabitlik ±3%, sürünməyə qarşı müqavimət

Maqnit Bobin

Emayelənmiş mis məftil (Sinif F 155°C və ya Sinif H 180°C)

IEC 60317

Sökülmə gərginliyi >3kV, lehimləmə qabiliyyəti 390°C/2s, elastiklik

Qövs Ayırıcı Plitələr

Keramika örtüklü soyuq haddelenmiş polad SPCC-SD (0,5 mm).

JIS G 3141

Maqnit keçiriciliyi >2000, istiliyə davamlılıq >1000°C, qövs söndürmə

Əməliyyat yayları

Yağlı karbon polad SWP-B və ya paslanmayan polad 301

JIS G 3522

Yorulma müddəti >50.000 dövr, gərilmə gücü 1800-2200MPa

Terminallar

Mis C36000 və ya qalay örtüklü mis C11000 (5-8μm)

ASTM B16

Cari sıxlığı 1,0-1,2 A/mm², fırlanma anı 1,5-2,5Nm, korroziyaya davamlılıq

Montaj klipi

Yay polad 65Mn və ya paslanmayan polad 304

GB/T 1222

Qısqac gücü 50-100N, DIN relsinə uyğunluq (EN 60715)

Standart

Əhatə dairəsi

Tətbiq olunan Reytinqlər

IEC 60898-1

AC əməliyyatı üçün elektrik açarları (məişət və oxşar)

125A, 415V-ə qədər AC MCB-lər üçün qlobal baza

IEC 60898-2

AC və DC işləməsi üçün elektrik açarları

Günəş, akkumulyator, dəmir yolu tətbiqləri üçün DC reytinqli MCB-lər

EN 60898-1

Avropa uyğunlaşdırılmış versiyası

CE işarəsi, AB bazarına uyğunluq

IEC 60947-2

Aşağı gərginlikli keçid qurğuları - Elektrik kəsiciləri

Sənaye MCB-ləri >80A, daha yüksək qırılma qabiliyyəti

GB/T 10963.1

Çin milli standart ekvivalenti

CCC sertifikatı, Çin bazarı

Test Kateqoriya

Xüsusi Test

Qəbul meyarları

İşarələmə və Sənədləşdirmə

İşarənin silinməzliyi

Solventlə silindikdən sonra qalıcıdır, temperaturun dəyişməsi

Mexaniki Dürüstlük

Vintlərin, birləşmələrin, terminalların etibarlılığı

Vibrasiyadan sonra boşalma yoxdur, fırlanma anı dayanır

Təhlükəsizlik

Elektrik şokundan qorunma

Minimum IP20, barmaq keçirməyən terminallar

Dielektrik xassələri

Güc-tezliyə davamlılıq (2kV/1dəq), impuls (6kV)

Heç bir nasazlıq, flashover yoxdur

Temperatur yüksəlişi

40°C mühitdə davamlı cərəyan

Terminallar ≤60K, qutu ≤40K

28 Günlük Test

Davamlı 1.13 × Yükləmə zamanı

Səfər yox, deqradasiya yoxdur

Sürüşmə xüsusiyyətləri

Adi vaxt-cari yoxlama

1,05 × Daxil: səfər yoxdur (2 saat), 1,3 × In/1,45 × Daxil: məhdudiyyətlər daxilində səfər

Mexanik Dözümlülük

20.000 yüksüz əməliyyat

<5% parametr sürüşməsi, nasazlıq yoxdur

Elektrik Dözümlülük

Nominal cərəyanda 4000 yükləmə əməliyyatı

Kontakt aşınması <50%, səfər xüsusiyyətləri saxlanılır

Qısaqapanmanın qırılması

Icn (reytinq), Ics (xidmət) yoxlanışı

3 əməliyyat, uğurlu kəsilmə, dielektrik bərpası

Ekoloji

Mexanik zərbə, zərbə, istilik, yanğın, paslanma

Kondisionerdən sonra funksionaldır, təhlükəsizliyin pozulması yoxdur

Material

Yoxlama maddələri

Nümunə Planı

Avadanlıq

Termoplastik qranullar

Şüşə tərkibi, özlülük, nəmlik, rəng

Partiya başına, COA yoxlaması

Ərimə axını indeksatoru, nəmlik analizatoru, spektrofotometr

Mis məftil (kontaktlar)

Təmizlik ≥99,9%, keçiricilik, yumşalma

AQL 0.65

Spektrometr, keçiricilik ölçən

Gümüş örtük həlli

Metal konsentrasiyası, pH, çirklər

Gündəlik monitorinq

Atom absorbsiya spektrometri

Bimetalik zolaq

Bükülmə dərəcəsi, müqavimət, sabitlik

Partiya başına, nümunə testi

Termal soba, əyilmə ölçmə

Emal edilmiş tel

Diametri, izolyasiya qalınlığı, qırılma gərginliyi

AQL 1.0

Mikrometr, dielektrik test cihazı

Yay polad

Dartma gücü, yorulma müqaviməti, formalaşma

Partiya başına

Dartma maşını, yorğunluq test cihazı

stansiya

Nəzarət Parametrləri

Tezlik

Metod

Enjeksiyon qəlibləmə

Temperatur 280-320°C, təzyiq 800-1200 bar, dövriyyə müddəti

Hər dövrə

SCADA monitorinqi, SPC qrafikləri

Kontakt möhürü

Ölçü ±0,02 mm, buruq <0,01 mm, örtük qalınlığı

Hər 30 dəqiqədən bir

Optik komparator, XRF analizatoru

Bimetal kalibrləmə

İstinad temperaturunda əyilmə, sürünmə testi

Hər 100 ədəd

Avtomatlaşdırılmış kalibrləmə stansiyası

Bobin sarılması

Döngələrin sayı, gərginliyə nəzarət, təbəqənin vahidliyi

Hər bir vahid

Geribildirimli avtomatlaşdırılmış sarma maşını

Mexanizmin yığılması

Dəyişdirmə qüvvəsi, səfərsiz funksiya, əlaqə boşluğu

Hər bir vahid

Qüvvə ölçən, avtomatlaşdırılmış sınaq stendləri

Yekun montaj

Torkun işarələnməsi, kontaktın düzülməsi, tutacaqla işləmə

Hər bir vahid

Görmə sistemi, funksional test cihazı

Test elementi

Standart

Nümunə ölçüsü

Dielektrik müqavimət gərginliyi

2kV AC/1dəq

100%

İzolyasiya müqaviməti

>100MΩ @ 500V DC

100%

Kontakt müqaviməti

Hər qütb üçün <100μΩ

100%

Sürüşmə xüsusiyyətləri

1.05×In (səfərsiz), 1.3×In (səfər), 5×In (ani)

100%

Mexanik əməliyyat

5 ON-OFF dövrü, səfərsiz yoxlama

100%

Açıq kontaktlar arasında boşluq

≥3mm (IEC 60898-1 üzrə)

100%

Vizual və ölçülü yoxlama

Kritik ölçülərdə sıfır qüsur

100%

İşarələmə davamlılığı

Solventlə silinmə, aşınma testi

AQL 1.0

Qablaşdırma bütövlüyü

Düşmə testi, vibrasiya (ISTA 3A), etiketləmə

Lot başına

Avadanlıq kateqoriyası

Maşın Spesifikasiyası

Funksiya

Tutum

Enjeksiyon qəlibləri

Robot idarəetmə ilə 120 tonluq termoplastik inyeksiya presi (Arburg/Engel).

MCB korpusu, qapaq, qövs kamerası istehsalı

5000 mənzil/gün

Proqressiv ştamplama

60 tonluq yüksək sürətli pres (Bruderer/Yamada Dobby).

Kontaktın ştamplanması, terminal formalaşdırılması

Gündə 30.000 əlaqə

Səthi müalicə

Avtomatlaşdırılmış barrel örtük xətti (gümüş, qalay)

Kontakt örtük qalınlığı 8-12μm

5000 kq/gün

Məclis

Yüksək sürətli montaj

Mexanizmin yığılması, kalibrlənməsi, sınaqdan keçirilməsi

Hər bir xətt üçün 3000 ədəd/gün

Sınaq Avadanlıqları

Avtomatlaşdırılmış ilkin enjeksiyon sınaq dəsti (3-125A, 10,000A nasazlıq qabiliyyəti)

Zaman-cari əyrinin yoxlanılması

500 ədəd/saat

Mexaniki dözümlülük test cihazı (20.000 dövr, IEC 60898-1 Maddə 9.11)

Həyat testi, aşınma monitorinqi

200 ədəd eyni vaxtda

EMC test kamerası (elektron aksesuarlar üçün)

İmmunitet/emissiya testi

100 ədəd/gün

Məhsul Kateqoriya

Aylıq tutum

Standart çatdırılma vaxtı

Təcili Sifariş imkanı

Standart MCB (0.5A-63A, SP/DP)

1.000.000 ədəd

3-4 həftə

3 gün (stok komponentləri)

Sənaye MCB (80A-125A, TP/4P)

200.000 ədəd

3-4 həftə

5 gün

DC MCB (IEC 60898-2)

100.000 ədəd

3-4 həftə

5 gün

Xüsusi konfiqurasiyalar (xüsusi əyrilər, aksesuarlar)

Layihə əsası

4-6 həftə

2 həftə

şöbəsi

Kadrlar

Ekspertiza

Məsuliyyətlər

Ar-Ge Mühəndisliyi

5 mühəndis

Aşağı gərginlikli mühafizə, materialşünaslıq, elektromaqnit dizaynı, avtomatlaşdırma

Yeni məhsul inkişafı (B/C/D/K/Z əyriləri), fərdiləşdirmə, patent portfeli (30+ patent)

Proses mühəndisliyi

18 mühəndis

Enjeksiyon qəlibləmə, dəqiq ştamplama, örtük, arıq istehsal

Production line optimization, SOP documentation, yield improvement (>99%), automation integration

Test və Doğrulama

12 mühəndis

Yüksək həcmli sınaq, ətraf mühitin simulyasiyası, etibarlılıq mühəndisliyi

Tip testinin koordinasiyası, müntəzəm sınaq avtomatlaşdırılması, uğursuzluqların təhlili, sertifikatlaşdırmanın idarə edilməsi

Keyfiyyət Təminatı

30 texniki işçi

ISO 9001, IATF 16949, statistik prosesə nəzarət (SPC), metrologiya

Təchizatçı auditi, proses auditi, düzəldici fəaliyyətin idarə edilməsi, kalibrləmə laboratoriyası

Tətbiq mühəndisliyi

8 mühəndis

Yaşayış/kommersiya elektrik dizaynı, seçmə koordinasiya, sahə dəstəyi

Müştərilərə texniki dəstək, paylama lövhəsinin dizaynı, təlim proqramları

Sertifikatlaşdırma

Verən orqan

Əhatə dairəsi

Etibarlılıq

ISO 9001:2015

TÜV SÜD / SGS / Bureau Veritas

Keyfiyyət idarəetmə sistemi

İllik müşahidə

IEC 60898-1 Tip Testi

Intertek

Məhsulun təhlükəsizliyi və performansı

Məhsul seriyasına görə

CE işarəsi

Bildiriş edilmiş orqan

AB bazarına çıxış

Dizayndan asılıdır

CCC (Çin)

CQC

Çin məcburi sertifikatı

5 illik etibarlılıq

CB sxemi

IECEE

Beynəlxalq sertifikatlaşdırma

Məhsul seriyasına görə

SEMKO (İsveç)

Intertek

Nordic bazar təhlükəsizliyinin təsdiqi

Məhsul seriyasına görə
