Qəliblənmiş qutu dövrə açarları üçün praktiki bələdçi

2026-08-25 0 Mənə bir mesaj buraxın

MCCB nədir?

MCCB -qəliblənmiş qutu elektrik açarı— həddindən artıq yüklənmə və ya qısaqapanma hallarını aşkar etdikdə dövrəni avtomatik olaraq ayıran aşağı gərginlikli qoruyucu cihazdır. Sigortadan fərqli olaraq, o, səfərdən sonra sıfırlana və yenidən istifadə edilə bilər. Qəliblənmiş korpusun içərisində istilik-maqnit açma mexanizmi iki işi yerinə yetirir: istilik elementi davamlı həddindən artıq yüklənməyə cavab verir, maqnit element isə qısaqapanma xətalarına dərhal reaksiya verir. Nəticə, real elektrik yüklərinin davranış tərzinə uyğun gələn qorunmadır.

MCCB-ni nə vaxt seçmək lazımdır: əsas daxil olan qidalandırıcılar, üç fazalı paylayıcı panellər, böyük mühərrik sxemləri və ya perspektiv qısaqapanma cərəyanının MCB-nin kəsə biləcəyini aşdığı hər hansı bir nöqtə.

Bir MCB kifayət olduqda: təvazökar yüklər və aşağı nasazlıq səviyyələri olan son alt sxemlər - yaşayış lövhələri, işıqlandırma və rozetka dövrələri.

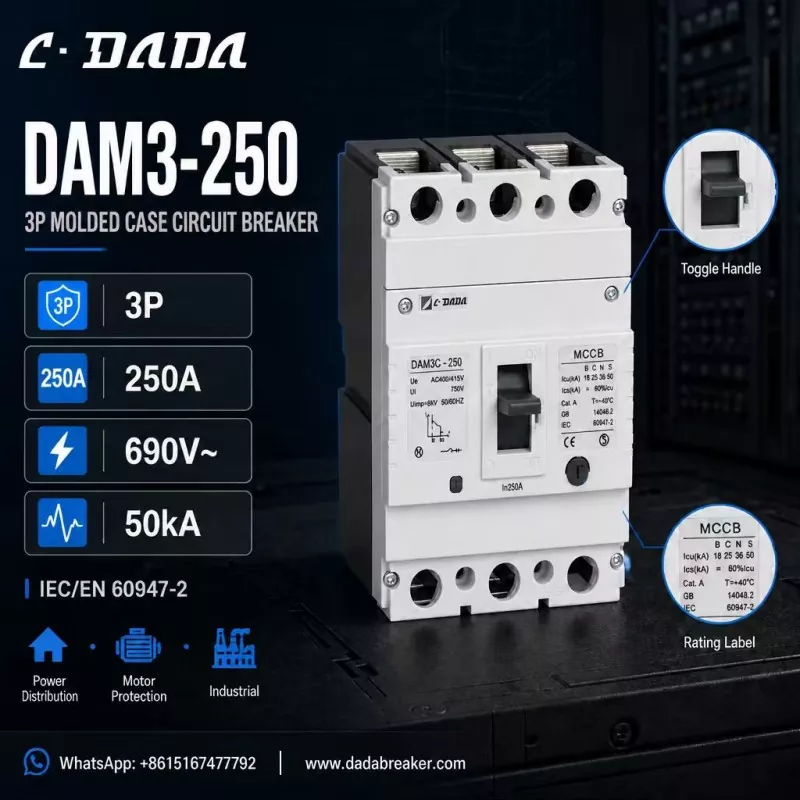

250A three-pole MCCB

Doğru MCCB-ni necə seçmək olar

Nominal cərəyan (In)

1. — davamlı yükü uyğunlaşdırın və mühərriklərin başlanğıc cərəyanları üçün boşluq buraxın.

Qırılma qabiliyyəti (Icu / Ics)

2. — quraşdırma nöqtəsində perspektiv qısaqapanma cərəyanından yüksək olmalıdır. Arızanın səviyyəsi nə qədər yüksəkdirsə, sizə lazım olan Icu bir o qədər yüksəkdir.

polyaklar

3. — Üç fazalı sistemlər üçün 3P, neytralın da ayrılması lazım olduğu 4P.

Gərginlik dərəcələri

4. — sistemə qarşı nominal işləmə gərginliyini (Ue), izolyasiya gərginliyini (Ui) və impulslara davamlılığı (Uimp) yoxlayın.

Standartlar və sertifikatlaşdırma

5. — IEC/EN 60947-2 uyğunluğu və CE işarəsi beynəlxalq layihələr üçün əsasdır.

Ərizə

6. — Mühərrikin mühafizəsi, enerji paylanması və sənaye qurğuları müxtəlif çərçivə dərəcələri və hərəkət xüsusiyyətləri tələb edə bilər.

Yaxşı təyin edilmiş 250A MCCB necə görünür:

Bunu konkretləşdirmək üçün C·DADA Electric-dən DAM3-250-ni nəzərdən keçirin - bu sinif cihazda nə axtarılacağını göstərən 250A üç qütblü MCCB:

3P konfiqurasiyası

● 250A nominal cərəyanla (In), üç fazalı paylayıcı lövhələr üçün uyğundur

Gərginlik dərəcələri:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50kA-a qədər kəsmə qabiliyyəti

● — B / C / N / S variantları üzrə 18 / 25 / 36 / 50 kA Icu, beləliklə quraşdırıcılar şəbəkənin müxtəlif nöqtələrində nasazlıq səviyyələrini uyğunlaşdıra bilər.

IEC/EN 60947-2 və GB 14048.2 uyğunluğu

● CE işarəsi, görünən əməliyyat vəziyyəti üçün aydın ON/OFF keçid tutacağı ilə

● Enerji paylanması, motorun qorunması və sənaye tətbiqləri üçün yaradılmışdır

Bu spesifikasiyanın arxasında duran məntiq: 50kA sinif kəsmə qabiliyyətinə malik 250A, 3 qütblü çərçivə panel qurucusu və podratçı ehtiyaclarının əksəriyyətini əhatə edir – əsas paylayıcı lövhələrdən tutmuş motor qidalandırıcı dövrələrə qədər – halbuki çoxsaylı Icu variantları faktiki nasazlıq səviyyələrinə qarşı düzgün ölçüdə maya dəyərini ölçməyə imkan verir.

Seçim tövsiyəsi

● Aşağı nasazlıq səviyyələri ilə ~125A-a qədər olan son sxemlər üçün MCB iqtisadi seçimdir.

● Əsas paylama, mühərrik mühafizəsi və sənaye keçid qurğuları üçün quraşdırmanın perspektiv qısaqapanma cərəyanını aşan kəsilmə qabiliyyətinə malik MCCB seçin.

● Şübhə olduqda, qırılma qabiliyyətinə görə bir sinif ölçüsünü artırın: xərc fərqi kiçikdir, qorunma marjası isə kiçik nasazlıq və böyük nasazlıq arasında fərq ola bilər.

Tez-tez verilən suallar

S: MCCB nədir?

A: Aqəliblənmiş qutu elektrik açarıhəddindən artıq yüklənmə və ya qısaqapanma zamanı dövrəni ayıran, miniatür elektrik açarından daha yüksək cərəyanlar və nasazlıq səviyyələri üçün nəzərdə tutulmuş, sıfırlana bilən aşağı gərginlikli qoruyucu cihazdır.

S: MCCB-də Icu nə deməkdir?

A: Icu son qısaqapanmanı kəsmə qabiliyyətidir - açarın kəsə biləcəyi maksimum nasazlıq cərəyanı. Ics xidmətin kəsilmə qabiliyyətidir, onun dəfələrlə fasilə verə biləcəyi və işlək qala biləcəyi səviyyədir.

S: MCCB üçün qırılma qabiliyyətini necə seçə bilərəm?

A: Quraşdırma nöqtəsində gözlənilən qısaqapanma cərəyanından yüksək olan Icu reytinqini seçin. Yüksək transformator tutumu və ya uzun sənaye qidalandırıcıları olan paylayıcı lövhələr adətən 36-50kA sinifli cihazlara ehtiyac duyur.

S: DAM3-250 MCCB nədir?

A: DAM3-250, C·DADA Electric-dən 250A üç qütblü qəliblənmiş qutu açarıdır, gücü 50kA-a qədər kəsmə qabiliyyəti ilə 690V-a qədər qiymətləndirilib, enerji paylanması, mühərrikin qorunması və sənaye tətbiqləri üçün.
