Həddindən artıq cərəyandan qorunan qalıq cərəyan açarları üçün praktiki təlimat

RCBO nədir?

AnRCBO— həddindən artıq cərəyandan mühafizə ilə qalıq cərəyan açarı — tək qəliblənmiş vahiddə həddindən artıq yüklənmədən qorunma, qısaqapanmadan qorunma və qalıq cərəyanın (sızma) aşkar edilməsini birləşdirən aşağı gərginlikli qoruyucu cihazdır. Kompakt korpusun içərisində istilik-maqnit açma mexanizmi həddindən artıq yüklənmələri və qısaqapanmaları idarə edir, sıfır ardıcıl cərəyan transformatoru isə canlı və neytral keçiricilərdə axan cərəyanı davamlı olaraq müqayisə edir. Fərq nominal qalıq cərəyanı (IΔn) aşdıqda, cihaz millisaniyələr ərzində işə düşür, sızma cərəyanı insanlara zərər vermədən və ya yanğına səbəb olmazdan əvvəl təchizatı kəsir.

RCBO-nu nə vaxt seçmək lazımdır: həm həddindən artıq cərəyandan qorunma, həm də şəxsi sızma mühafizəsi tələb edən son alt sxemlər — açıq hava qabları, cihaz dövrələri, qarajlar, zirzəmilər, vanna otağı və digər rütubətli və ya asanlıqla əldə edilə bilən yerlər.

DABL-63 RCBO sinfinə aiddir: bir cihaz, üç qoruma — bir fazalı ev təsərrüfatlarının son dövrələri üçün ən çox yer və qənaətcil seçimdir.

Doğru RCBO-nu necə seçmək olar?

1. Nominal cərəyan (In): dövrənin fasiləsiz yükünü, cihazların başlanğıc cərəyanları üçün boşluqla uyğunlaşdırın (məsələn, 40A standart məişət cihazlarının sxemlərini əhatə edir).

2. Qırılma qabiliyyəti (Icn): quraşdırma nöqtəsində perspektiv qısaqapanma cərəyanından yüksək olmalıdır; 6kA tipik yaşayış və yüngül kommersiya nasazlıq səviyyələrini əhatə edir.

3. Qütblər: 1P+N kompakt DIN-rels montajı ilə birfazalı son sxemlər üçün.

4. Açıqlama xarakteristikası: Ümumi məişət və məişət texnikası yükləri üçün C əyrisi (5–10× In); Həssas elektronika üçün B-əyri; Mühərrikin işə salınması üçün D əyrisi.

5. Standartlar və sertifikatlaşdırma: IEC/EN 61009-1 uyğunluğu və CE işarəsi beynəlxalq layihələr üçün əsasdır.

6. Tətbiq: açıq qablar, cihaz dövrələri və qaraj/zirzəmi işıqlandırması ümumi daxili dövrələrdən daha yüksək həssaslıq tələb edə bilər.

Yaxşı müəyyən edilmiş RCBO nə kimi görünür

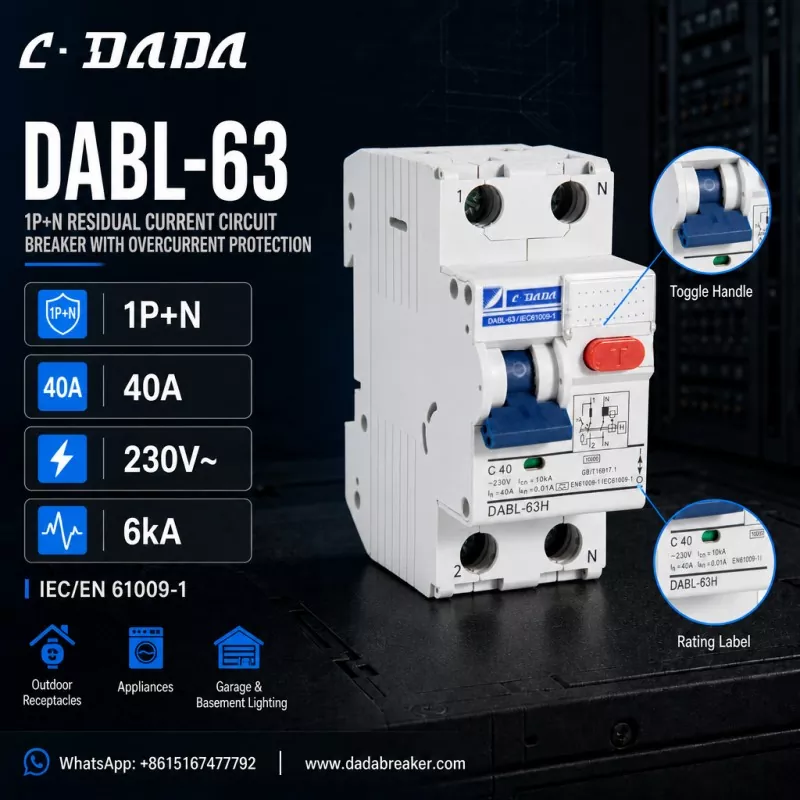

Bunu konkret etmək üçün DABL-63-ə nəzər salınC·DADA Elektrik, bu sinif cihazda nə axtarmaq lazım olduğunu göstərən həddindən artıq cərəyan mühafizəsi ilə 1P+N qalıq cərəyan açarı: 1P+N konfiqurasiyası

● Canlı dirək dəyişdirilmiş və neytral izlənilmiş, standart DIN-rels paylayıcı lövhələr üçün yığcam 40A nominal cərəyan (In)

● C əyrisinin açılması ilə (C40) 230V~ nominal gərginlik

● 6kA kəsmə qabiliyyəti (Icn)

● IΔn = 0,01A (10mA) yüksək həssaslıqlı qalıq cərəyandan qorunma

● IEC/EN 61009-1 uyğunluğu

● Dövri funksional yoxlamalar üçün qırmızı T test düyməsi, terminallar 1/2/N işarəsi, reytinq etiketi və korpusda çap edilmiş dövrə diaqramı

● Çöl qabları, məişət texnikası, qaraj və zirzəmi işıqlandırması üçün tikilmişdir

Bu spesifikasiyanın arxasında duran məntiq

10mA yüksək həssaslıq sızma mühafizəsi ilə 40A, 1P+N çərçivə yaşayış evlərinin son dövrələrinin əksəriyyətini əhatə edir: 40A ümumi cihaz və rozetkaların yükünə uyğun gəlir, 1P+N cihazı izdihamlı paylayıcı lövhələr üçün yığcam saxlayır və 10mA həssaslıq açıq hava şəraitindən əlavə fərdi qorunma təmin edir. ərazilərdə və uşaqların ətrafında.

Tez-tez verilən suallar

S: RCBO nədir?

A: RCBO — həddindən artıq cərəyandan qorunan qalıq cərəyan açarı — həddindən artıq yüklənmədən qorunma, qısaqapanmadan qorunma və qalıq cərəyandan (sızma) mühafizəni bir vahiddə birləşdirən, adətən son dövrələr üçün 63A-a qədər olan sıfır gərginlikli qoruyucu cihazdır.

S: RCBO ilə MCB arasındakı fərq nədir?

A: MCB yalnız həddindən artıq yüklənmə və qısaqapanmadan qorunma təmin edir. Bir RCBO yuxarıda qalıq cərəyanı (sızma) aşkarlayır, sızma cərəyanı IΔn-dən çox olduqda dövrəni ayırır - insanları qoruyur və elektrik yanğınlarının qarşısını alır.

S: IΔn = 10mA nə deməkdir?

A: IΔn nominal qalıq əməliyyat cərəyanıdır. 10mA yüksək həssaslıq dərəcəsidir: sızma cərəyanı 10mA-a çatdıqda cihaz işə düşür və 30mA ümumi təyinatlı reytinqdən daha sürətli şəxsi qoruma təmin edir.

S: DABL-63 RCBO nədir?

A: DABL-63 1P+N qalıq cərəyan açarıdır, C·DADA Electric - 40A, C-əyri, 230V~, 6kA kəsilmə gücü və 10mA yüksək həssaslıq sızma mühafizəsi ilə, IEC/EN 61009-1 ilə uyğundur, açıq hava qurğuları və ev işıqlandırma qurğuları üçün.
