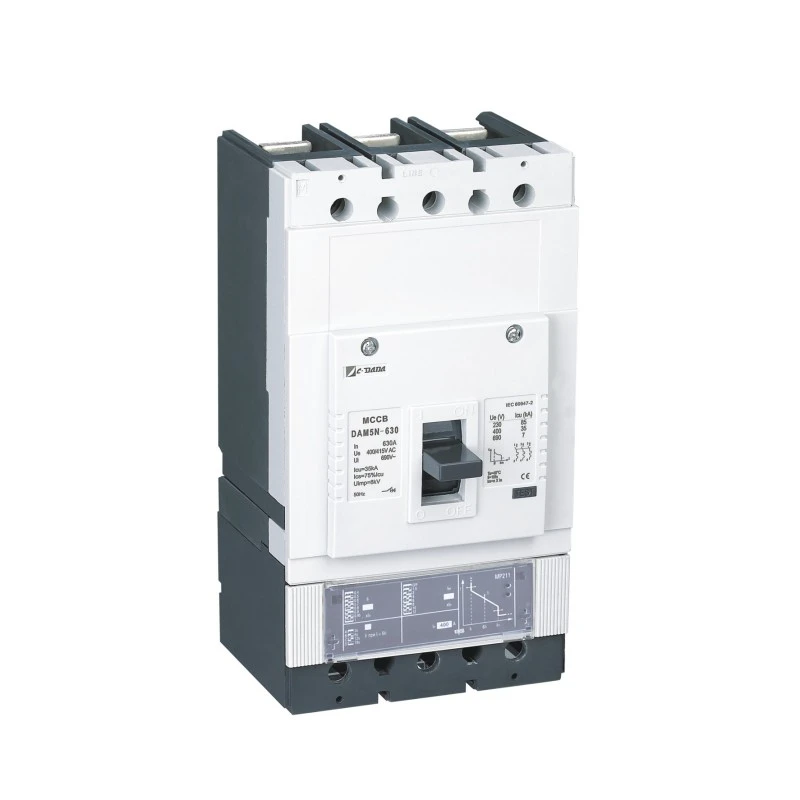

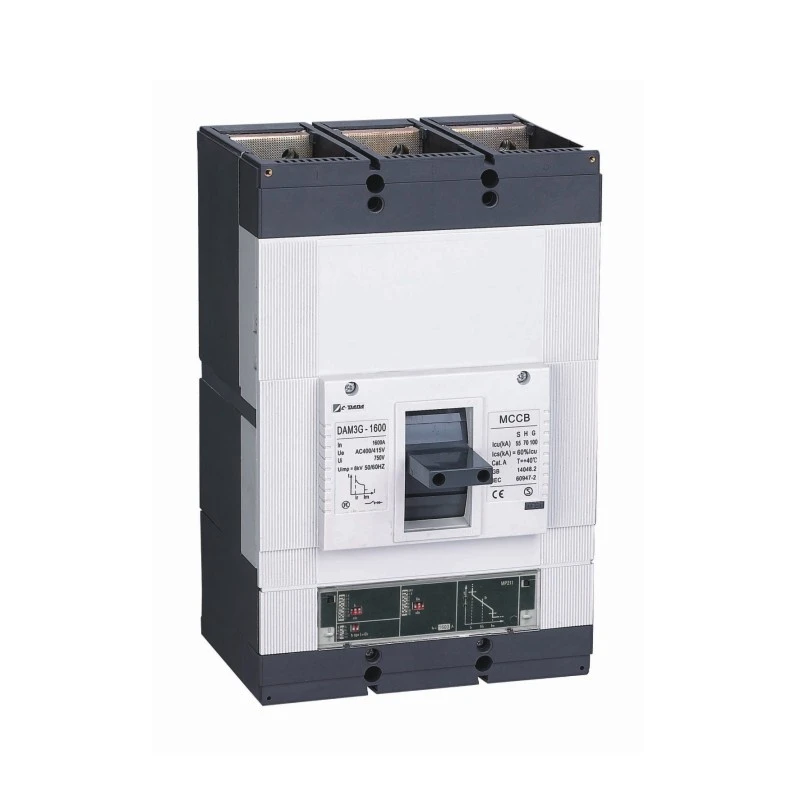

Elektron tipli qəliblənmiş qutu dövrə açarı

Dəqiqlik, zəka və etibarlılıq tələb edən müasir enerji sistemləri üçün Shanghai DADA Electric CO., LTD tərəfindən Elektron Tip Qəliblənmiş Korpus Devre Açıcısı. aşağı gərginlikli mühafizədə yeni standart müəyyən edir. Ənənəvi istilik-maqnit açarlarından fərqli olaraq, bu ağıllı MCCB, ətraf mühitin temperaturu dəyişkənliyinə qarşı yüksək dəqiqlikli, proqramlaşdırıla bilən həddindən artıq cərəyandan qorunma təmin etmək üçün mikroprosessor əsaslı elektron açma qurğusundan istifadə edir.

40%-dən 100%-ə qədər (istilik) və 1,5 × ilə 12 × İnç (maqnit) arasında tənzimlənən parametrlərlə məlumat mərkəzlərində, sənaye müəssisələrində, xəstəxanalarda və bərpa olunan enerji sistemlərində mürəkkəb koordinasiya üçün bənzərsiz çeviklik təklif edir. 400V/415V-də 100A-dan 1600A-a qədər qiymətləndirilib, o, kompakt dizaynı qabaqcıl funksionallıqla birləşdirir - və hətta elektronika sıradan çıxsa belə, həddindən artıq nasazlıqlar zamanı qəzaya qarşı təhlükəsiz birbaşa səfər daxildir.

Əsas Spesifikasiyalar

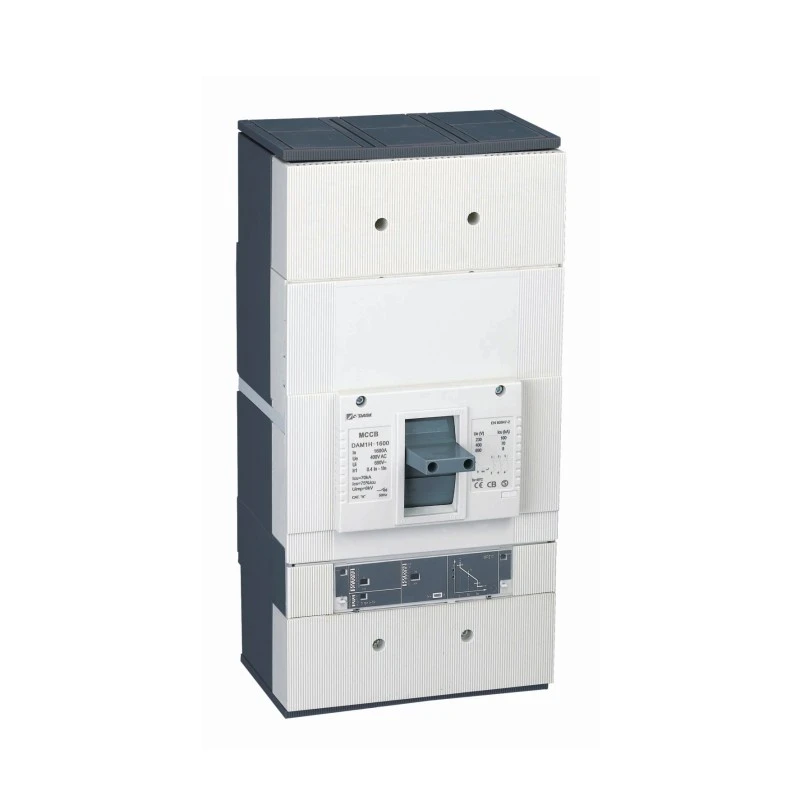

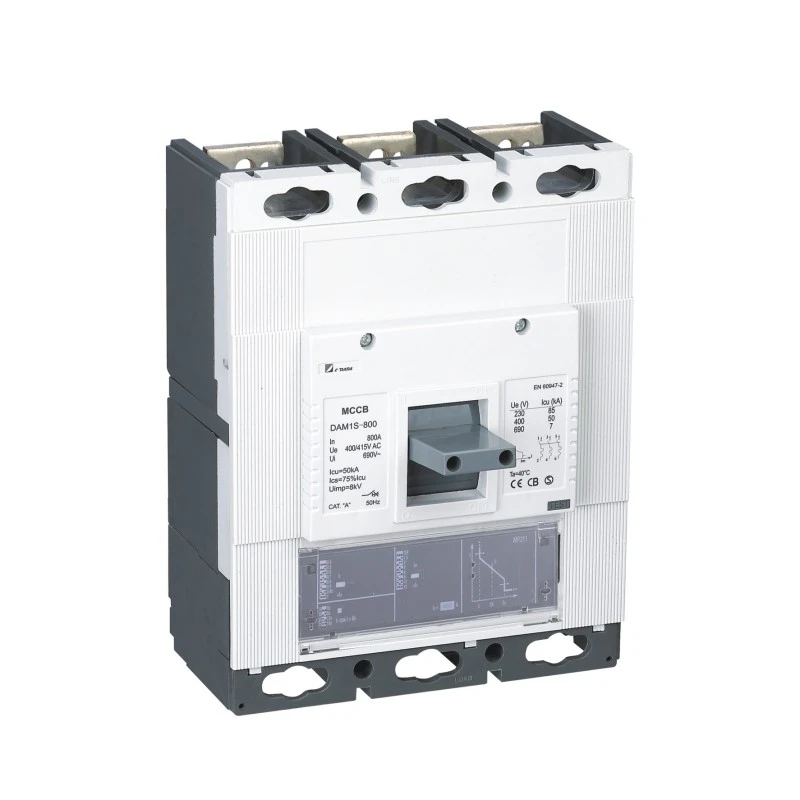

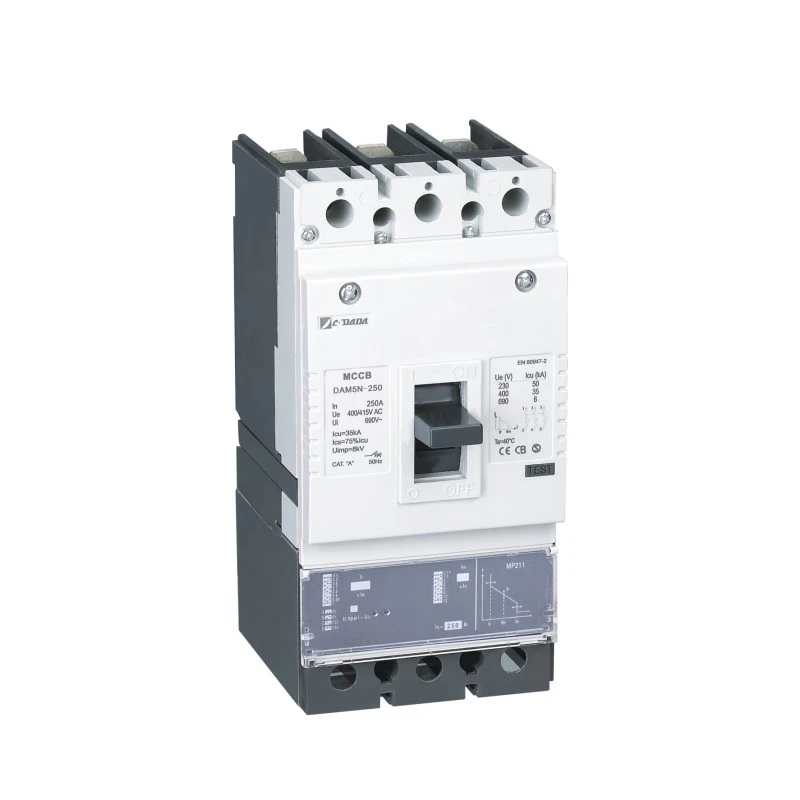

Model: CDADA DAM2 / DE seriyası (Elektron tipli qəliblənmiş qutu dövrə açarı)

Növ: Elektron qəliblənmiş qutu dövrə açarı

Qütblər: 3P / 4P

Nominal Gərginlik (Ue): 400V / 415V AC

Nominal cərəyan (In): 100A – 1600A

Səfər vahidi: Mikroprosessor əsaslı elektron buraxılış

Termal Tənzimləmə (Ir): 40% - 100% In

Maqnit Tənzimləmə (Im): 1.5× – 12× In

Üstünlüklər

★ Geniş diapazon: 100A - 1600A(AC)

★ Kompakt ölçülər

★ Tənzimlənən istilik qəbulu (40-100%).

★ Tənzimlənən maqnit qəbulu (1,5-12 dəfə)In.

★ səfər düyməsini təmin basın.

★ Əsas və qövs kontaktlarını ayırın

★ Geniş aksesuar çeşidi.

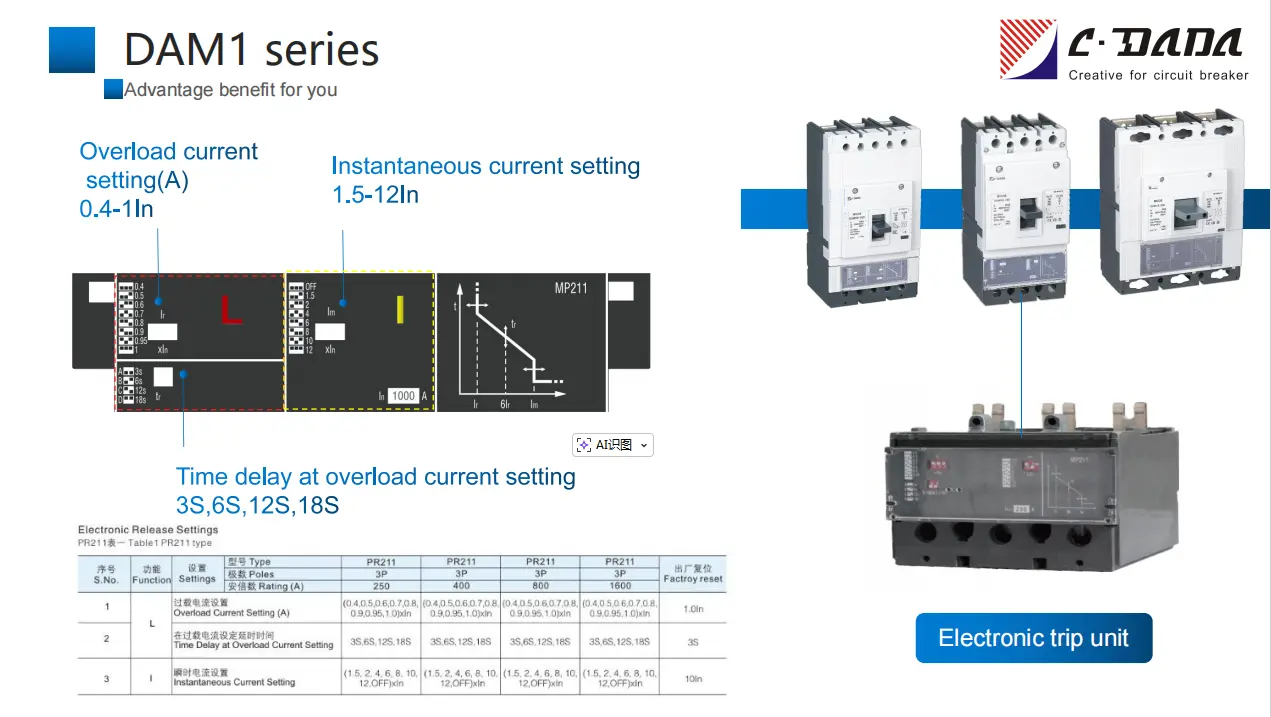

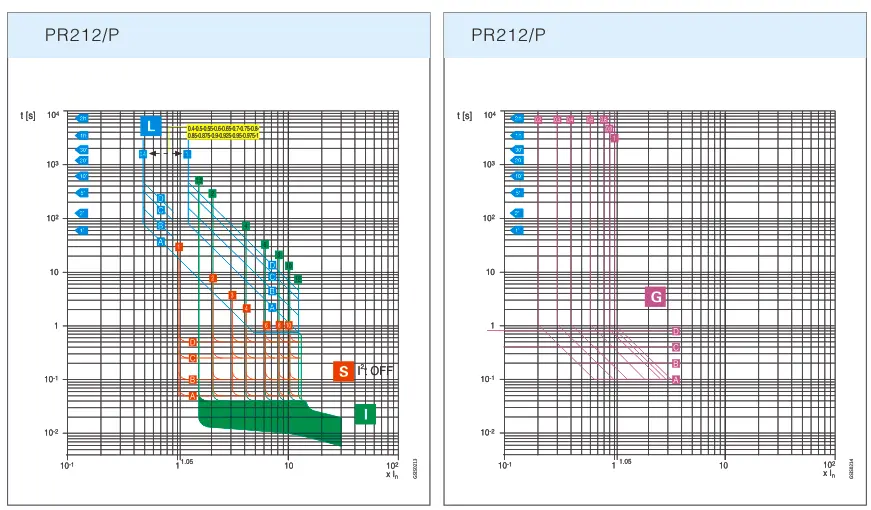

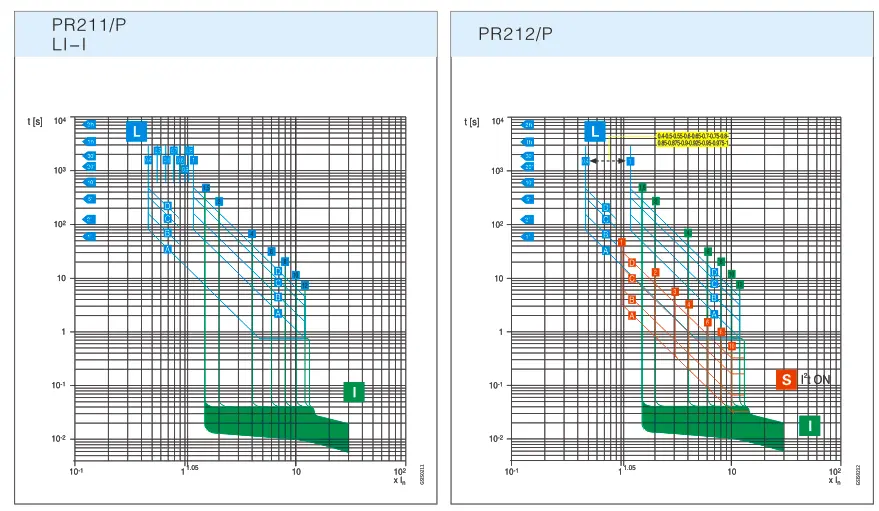

Elektron buraxılış xarakteristikası əyrisi

Elektrik parametrləri

Cədvəl 1 PR211 növü

S.No.

Funksiya

Parametrlər

Növ

PR211

PR211

PR211

PR211

Factroy sıfırlaması

polyaklar

3P

3P

3P

3P

Qiymətləndirmə (A)

250

400

800

1600

1

L

Həddindən artıq yükləmə cari ayarı (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 düym

2

Aşırı Yükləmə Cari Parametrdə Vaxt Gecikməsi

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Ani Cari Parametr

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

Cədvəl 2 PR212 növü

S.No.

Funksiya

Parametrlər

Növ

PR212

PR212

PR212

PR212

Factroy sıfırlaması

polyaklar

3P

3P

3P

3P

Qiymətləndirmə (A)

250

400/630

800

1600

1

L

Həddindən artıq yükləmə cari ayarı (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 düym

2

Aşırı Yükləmə Cari Parametrdə Vaxt Gecikməsi

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Qısa Qapanma Cərəyanı Parametri (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6In

4

Qısa Qapanma Cari Parametrində Vaxt Gecikməsi

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Ani Cari Parametr

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

6

G

Torpaq xətası cərəyanı ayarı (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

1.0 düym

7

Torpaq Qüsurunun Ayarlanmasında Vaxt Gecikməsi

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

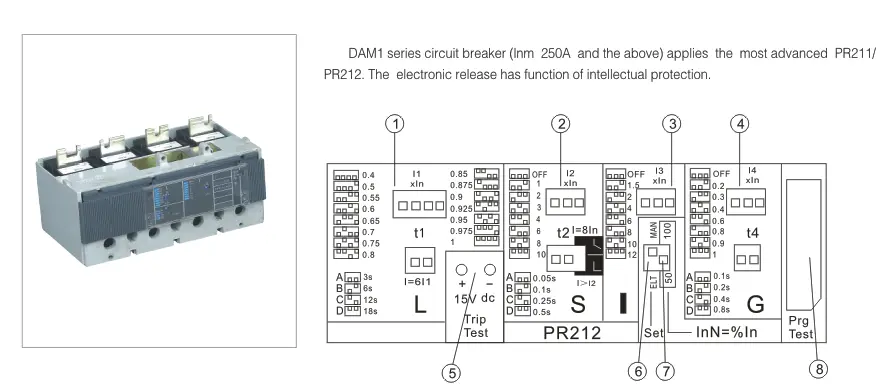

Elektrik və ya elektron parametrlər dəstinin seçilməsi

SET funksiyası (ELT/MAN açarı)

9

Sıfır xəttin dip keçidinin parametrlərini təyin etmək üçün istifadə olunur

InN=%In, 50/100 dəyişin

10

Bağlantı ölçmə cihazı üçün yuva

Panel yuvası

Niyə CDADA Elektron MCCB seçməlisiniz?

★ Əsl İntellekt, Yalnız Avtomatlaşdırma deyil
Mikroprosessor cari dalğa formalarını davamlı olaraq təhlil edərək, dəqiq tərs-zaman, müəyyən vaxt və ani mühafizəyə imkan verir - istilik və ya yaşlanma səbəbindən sürüşmə olmadan.

★ Fail-Safe Design
Elektron dövrə uğursuz olsa belə, birbaşa elektromaqnit kilidi IEC 60947-2 təhlükəsizlik ehtiyat tələblərinə cavab verən ciddi qısaqapanmalar zamanı açarın işləməsini təmin edir.

★ Üstün Koordinasiya
Ultra geniş tənzimləmə diapazonları (40–100% Ir, 1.5–12× Im) yuxarı/aşağı axın cihazları ilə mükəmməl koordinasiyaya imkan verir - kəsilmə zonalarını minimuma endirir.

★ Gələcəyə Dayanan İnfrastruktur
Bina İdarəetmə Sistemlərinə (BMS) və ya ağıllı şəbəkələrə inteqrasiya üçün əlavə kommunikasiya modulları (Modbus RTU, Profibus) ilə uyğun gəlir.

★ Qlobal Keyfiyyət, Rəqabətli Qiymət
Şanxayda ISO 9001 standartı altında istehsal edilmiş, beynəlxalq sertifikatlara malik olmaqla, Asiya maya dəyəri baxımından Avropa səviyyəli performans təklif edir.

★ Məhsulun inkişafı, təkmilləşdirilməsi və fərdiləşdirməyə yönəlmiş 15 mühəndisdən ibarət xüsusi komandamız var.

İdeal Tətbiqlər

Məlumat Mərkəzləri: Dəqiq seçmə açma ilə sıralanan uğursuzluqların qarşısını alın

Xəstəxanalar: Həyata dəstək sistemləri üçün fasiləsiz enerji təmin edin

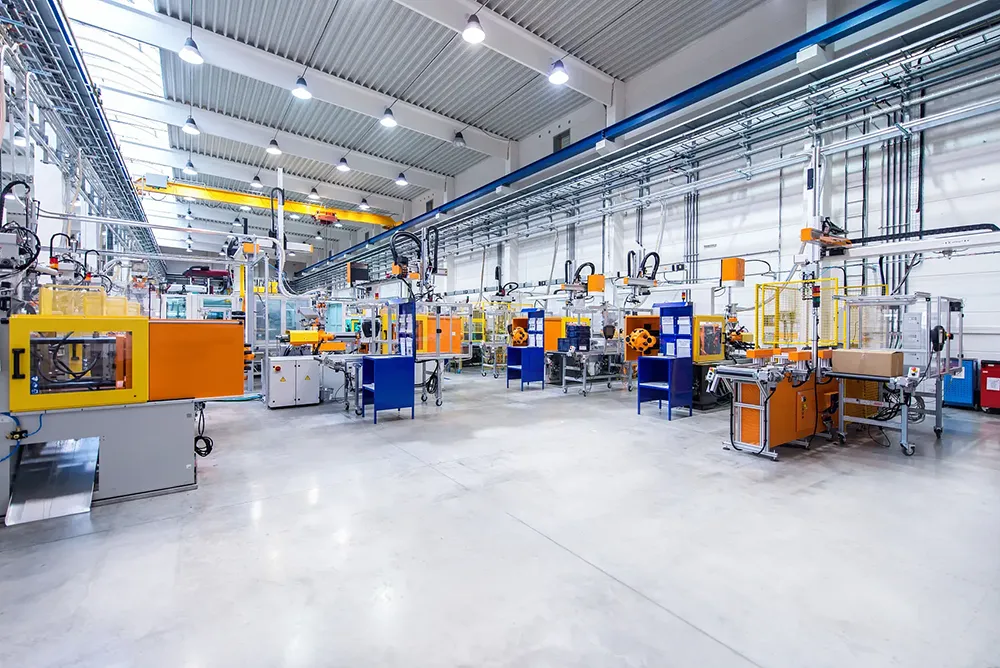

Sənaye Avtomatlaşdırması: VFD, yumşaq başlanğıclar və robototexnika ilə əlaqələndirin

Günəş/Külək Farmları: Dəyişən nəsil profillərinə uyğunlaşın

Ağıllı Ticarət Binaları: Əlavə sayğaclar olmadan enerji monitorinqini aktivləşdirin

Tez-tez verilən suallar (FAQ)

S1: Elektron MCCB-ni termal-maqnitdən fərqləndirən nədir?

A1: Elektron tipli qəliblənmiş qutu dövrə açarları cərəyanı təhlil etmək üçün mikroprosessordan istifadə edir və yüksək dəqiqliklə hərəkətə keçir. Onlar ətraf mühitin temperaturundan təsirlənmir, daha geniş tənzimləmə diapazonları təklif edir və bimetal/solenoid əsaslı termal-maqnit növlərindən fərqli olaraq yük məlumatlarının qeydini təmin edə bilir.

2-ci sual: 1600A elektron MCCB 4 qütblü konfiqurasiyada mövcuddurmu?

A2: Bəli—250A-dan 1600A-a qədər bütün CDADA elektron MCCB-ləri həm 3P, həm də 4P versiyalarında mövcuddur.

3-cü sual: Qısaqapanma zamanı elektron açma bloku sıradan çıxsa nə baş verir?

A3: Açar mexaniki ehtiyat nüsxəni ehtiva edir: həddindən artıq nasazlıq cərəyanları zamanı (>12×In), maqnit kilidi birbaşa açılışı işə salır, hətta elektronika offline olduqda da təhlükəsizliyi təmin edir.

S4: Mən real vaxtda cari dəyərlərə nəzarət edə bilərəmmi?

A4: Bəli—elektron səfər bloku enerjinin idarə edilməsi üçün faydalı olan seçilə bilən vaxt pəncərələri (məsələn, 24 saat) üzərində ani, maksimum, min və orta cərəyanı göstərir.

5-ci sual: Niyə digər ağıllı MCCB brendləri ilə müqayisədə CDADA-nı seçirsiniz?

A5: CDADA təklif edir:

● Həqiqi ikili diapazonlu tənzimlənmə (bir çox rəqiblər Im-i ≤10× ilə məhdudlaşdırır)

● Təhlükəsiz mexaniki ehtiyat nüsxə (bütün “elektron” MCCB-lərdə buna malik deyil)

● Kompakt ölçü—dəyişiklik olmadan köhnə panellərə uyğun gəlir

● Güclü qlobal sertifikatlaşdırma portfeli (ASTA, KEMA, CE)

● İngilis dilində texniki dəstək ilə OEM-ə uyğun qiymətlər
