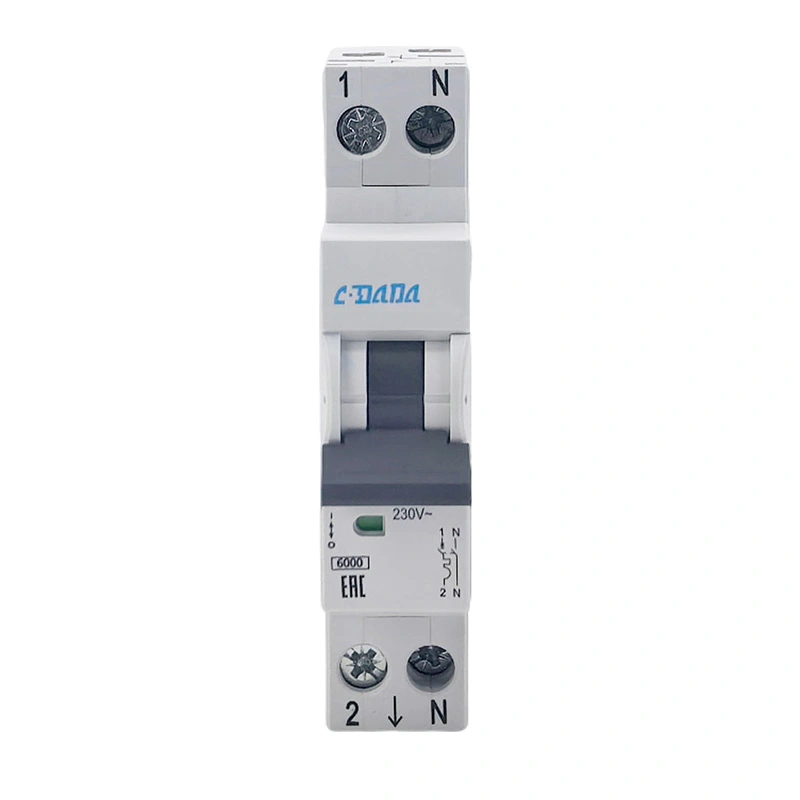

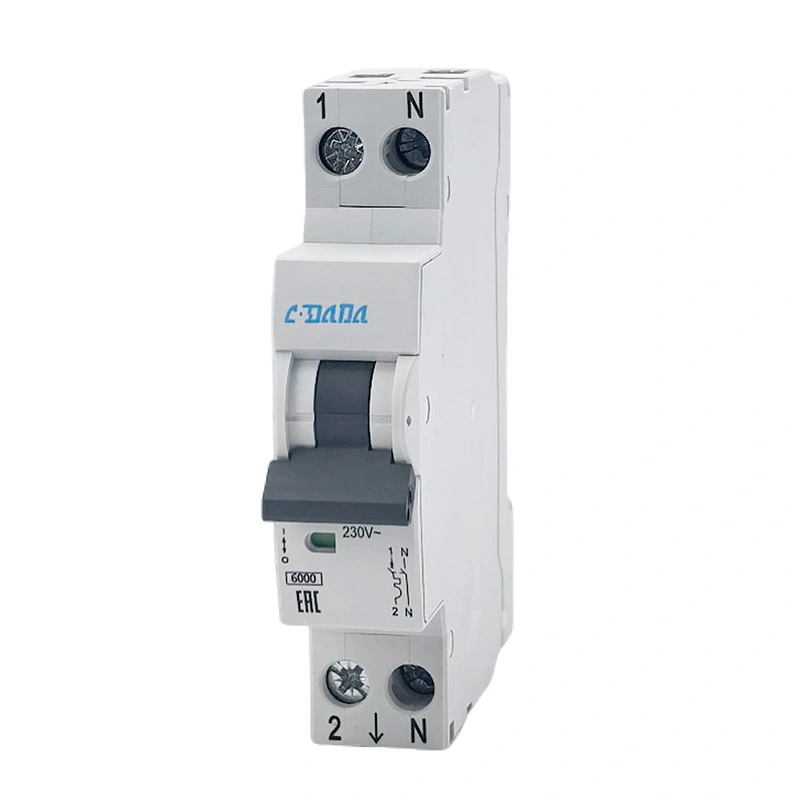

Miniatür dövrə açarı DPN 6KA

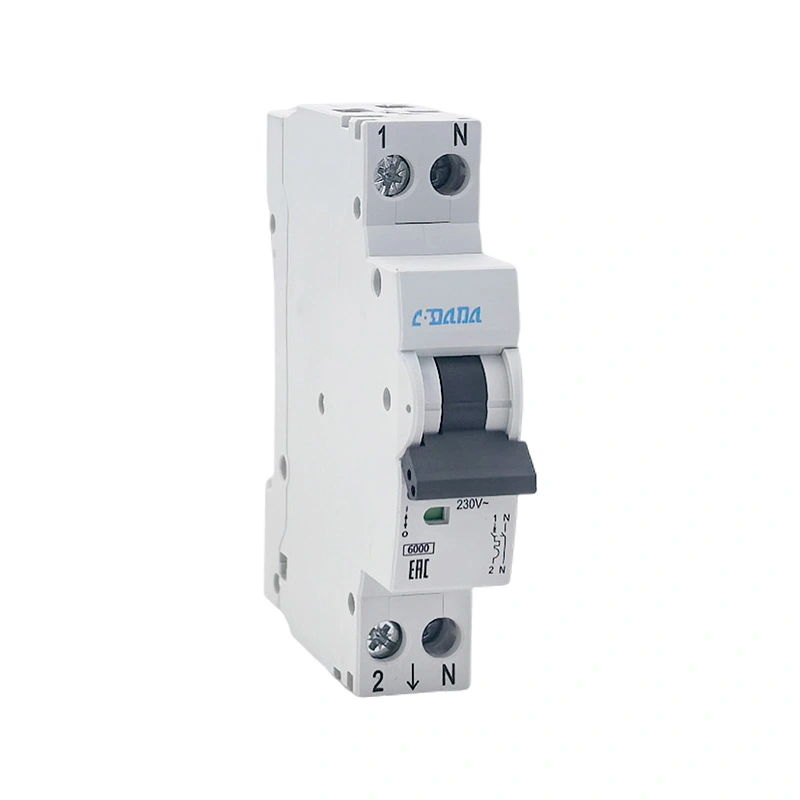

CDADA DAB7N miniatür dövrə açarı DPN 6KA, 40+ illik təcrübəyə malik etibarlı istehsalçı olan Shanghai DADA Electric tərəfindən müstəqil olaraq hazırlanmış peşəkar 1P+N ikili fasiləli miniatür elektrik açarıdır. 6kA yüksək kəsmə qabiliyyəti, sinxron işləmə və N-qütblü “ilk et, sonra qır” dizaynı ilə qövs söndürmə performansını effektiv şəkildə yaxşılaşdırır və sxemləri və avadanlıqları təhlükəsiz şəkildə qoruyur. Dağıtım qutularında, ev bəzəklərində, kommersiya güclərində və işıqlandırma sxemlərində geniş istifadə olunur, qlobal alıcılar, distribyutorlar və OEM müştəriləri üçün ilk seçimdir.

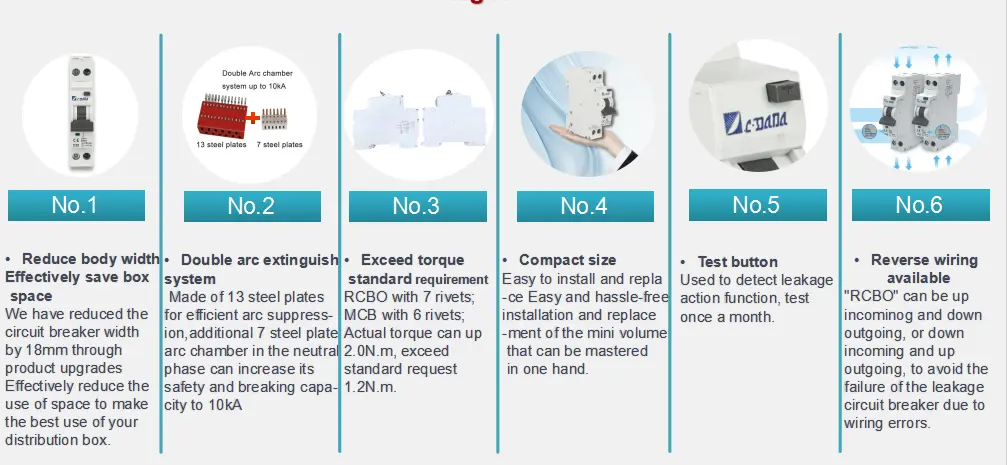

MCB DPN 6KA-nın üstünlükləri nələrdir?

★ 1P+N DPN strukturu, ikili fasilə nöqtələri, daha təhlükəsiz və etibarlı

★ N dirək əvvəlcə düzəldir və sonra qırılır, qövs qırma qabiliyyətini artırır

★ 6kA real qırılma qabiliyyəti, güclü qısaqapanmadan qorunma

★ Yığcam 17,8 mm eni, kabinet sahəsinə qənaət edir

★ müxtəlif yüklər üçün mövcud B/C açma əyriləri

★ IP20 qoruma dərəcəsi, toxunmaq təhlükəsizdir

★ Geniş naqil diapazonu: 1–25 mm² çevik kabel

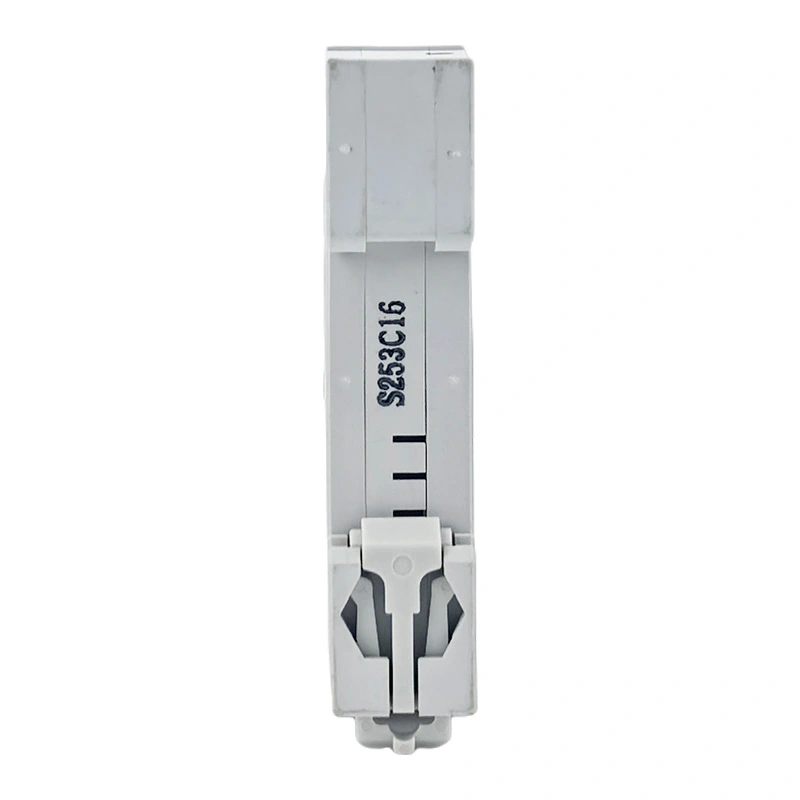

★ DIN relsinə montaj, sürətli və sabit quraşdırma

★ Yüksək və aşağı temperatur müqaviməti: -25℃~+50℃

★ 20.000 dəfəyə qədər uzun mexaniki istifadə müddəti

Tətbiqlər

CDADA miniatür dövrə açarı DPN 6KA aşağıdakılarda geniş istifadə olunur:

★ yaşayış binaları, mənzillər, villalar, ev dekorasiyası

★ Ofislər, mağazalar, otellər, məktəblər, xəstəxanalar

★ İşıqlandırma sxemləri, elektrik rozetkaları, kiçik güc avadanlığı

★ Məişət texnikası: su qızdırıcıları, kondisionerlər, elektrik qızdırıcıları

★ Köhnə dövrənin yenidən qurulması və paylama qutusunun təkmilləşdirilməsi

★ Ticarət və mülki aşağı gərginlikli enerji paylama sistemləri

Texniki Parametrlər Cədvəli

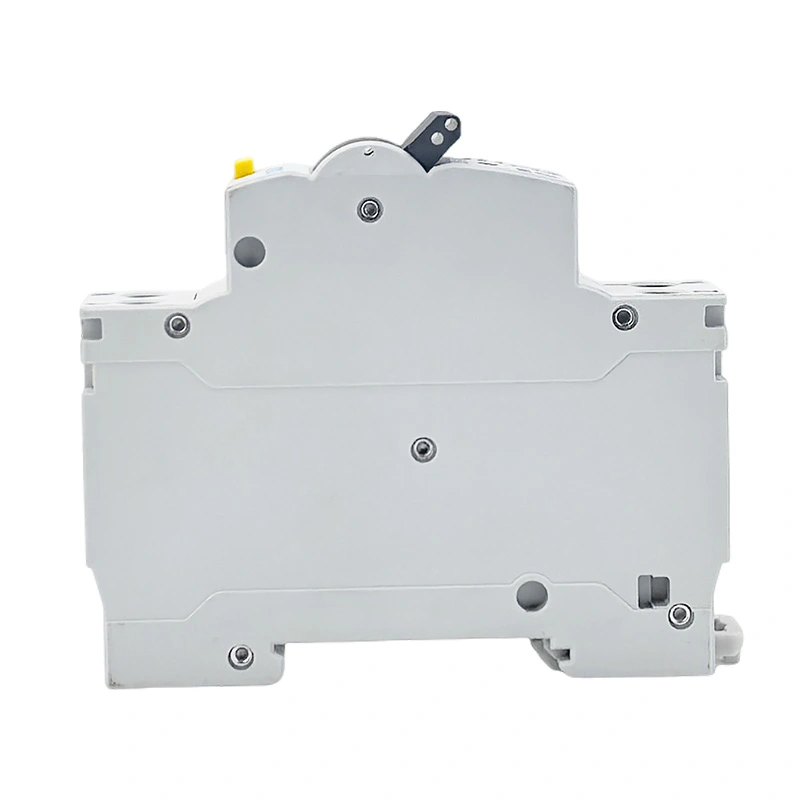

Kontur Ölçüləri

★ Uzunluq: 82.5mm

★ Hündürlük: 73.2mm

★ Eni: 17.8mm (standart 1 modul eni)

★ Montaj: 35 mm DIN rels

★ Naqillər: 1–25 mm² çevik/bərk kabel üçün uyğundur

★ Busbar qalınlığı: 0.8–2mm

Standart Test Əşyaları

★ 1.13 Qeyri-açılma testində (≥1 saat)

★ 1.45Düşmə testində (<1 saat)

★ 2.55Həddindən artıq yüklənmə testində

★ Maqnit ani açma testi (B/C əyrisi üçün 3In/5In)

★ Dielektrik müqavimət gərginliyi testi

★ Temperatur artımı testi

★ Qısaqapanma qabiliyyətinin sınağı (6kA)

★ Mexaniki və elektrik ömrü testi

★ Yüksək və aşağı temperatur əməliyyat testi

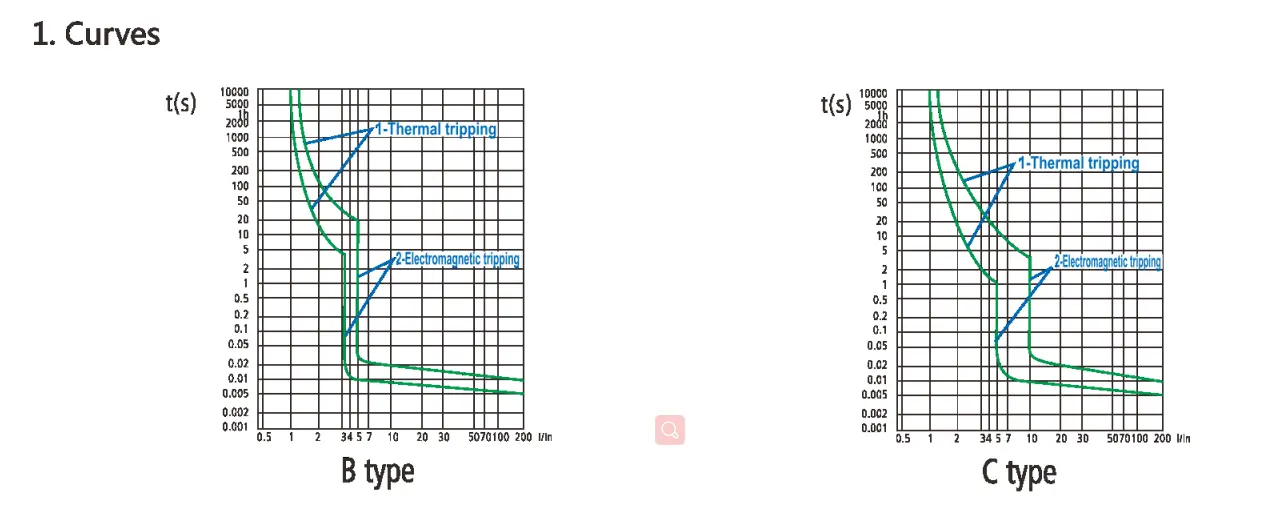

Açılma Xarakterik Əyriləri

IEC 60898-1

Maqnit Buraxılışı

Bir dövrə qısa qapanması meydana gəldikdə, dəmir nüvəsi olan bir maqnit tərəfindən ani açılma əldə edilir. IEC60898 standartına görə, bu məhsul üç növə bölünə bilər: B, C və D.

Termal buraxılış

●Dövrədə həddindən artıq yüklənmə baş verdikdə, elektrik açarının bimetalik zolağı istilik səbəbindən əyiləcək, bu da kontaktların ayrılmasına səbəb olacaq və nəticədə istilik söndürmə baş verəcək;

●IEC standartı müxtəlif həddindən artıq yük cərəyanları üçün söndürmə vaxtı diapazonunu müəyyən edir;

●Referans sınaq mühitinin temperaturu 30 °C-dir.

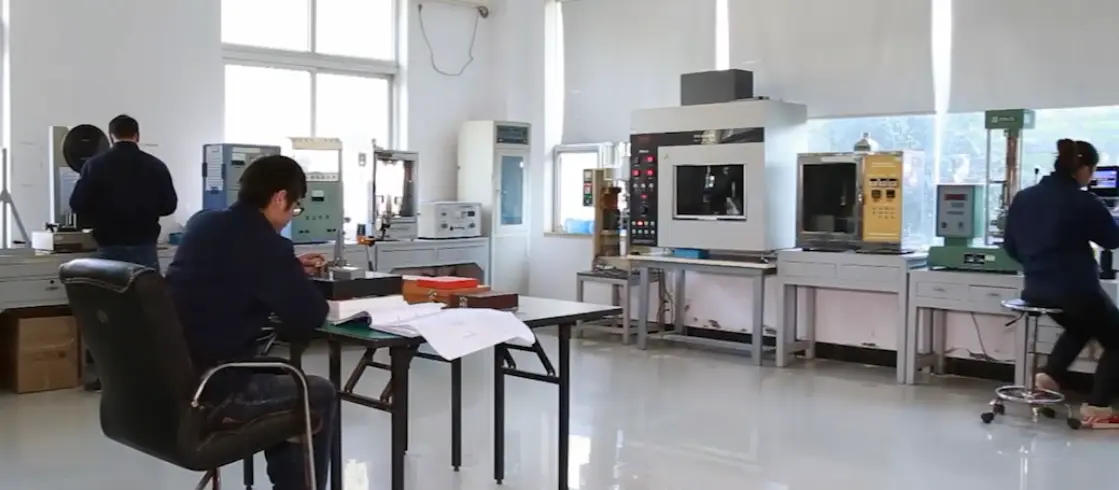

Keyfiyyətə Nəzarət Prosesi

1. Xammalın daxilolma yoxlaması və sertifikatlaşdırma yoxlanışı

2. Avtomatik enjeksiyon qəlibləmə və dəqiq metal ştamplama

3. Yarımfabrikatların yığılması və kalibrlənməsi

4. 100% tam açma xarakteristikası testi

5. Gərginlik və izolyasiya performans testinə tab gətirin

6. Yüksək və aşağı temperaturda yaşlanma testi

7. Görünüş, ölçü və loqo yoxlaması

8. Yekun qablaşdırma və göndərmə yoxlaması

Qablaşdırma və Göndərmə

★ Zərbəyə davamlı astarlı standart ixrac karton

★ Qrup qutusu cızılmamaq üçün qablaşdırılır

★ Clear label: model, cari, dirəklər, kəmiyyət, sertifikatlaşdırma

★ Dəniz, hava və quru nəqliyyatı üçün uyğundur

★ OEM qablaşdırma, xüsusi loqo və etiketi dəstəkləyin

Müştəri Müvəffəqiyyəti halları

CDADA MCB DPN 6KA 50-dən çox ölkə və bölgəyə ixrac edilmişdir:

★ Avropa və Asiya distribyutorları üçün uzunmüddətli toplu tədarük

★ Yaxın Şərq və Afrikada məişət dövrəsinin təmiri layihələri

★ Tanınmış beynəlxalq elektrik markaları ilə OEM əməkdaşlığı

★ enerji paylanması daşınmaz əmlak developers üçün dəstək

★ Elektrik podratçılarından və sistem inteqratorlarından sabit sifarişlər

Niyə DADA Electric seçməlisiniz?

★ 40+ illik elektrik açarlarının R&D və istehsalında peşəkar təcrübə

★ 90% əsas komponentlər daxili istehsal, sabit keyfiyyətə nəzarət

★ ISO9001 sertifikatı, beynəlxalq standartlara tam uyğunluq

★ Tam sertifikatlar: CE, CB, CCC və s.

★ Böyük istehsal gücü, toplu sifarişlər üçün sürətli çatdırılma

★ Peşəkar texniki dəstək və satış sonrası xidmət

★ Bazar tələblərinə cavab vermək üçün OEM və ODM fərdiləşdirməsini qəbul edin

★ Qlobal logistika sistemi, təhlükəsiz və vaxtında çatdırılma
