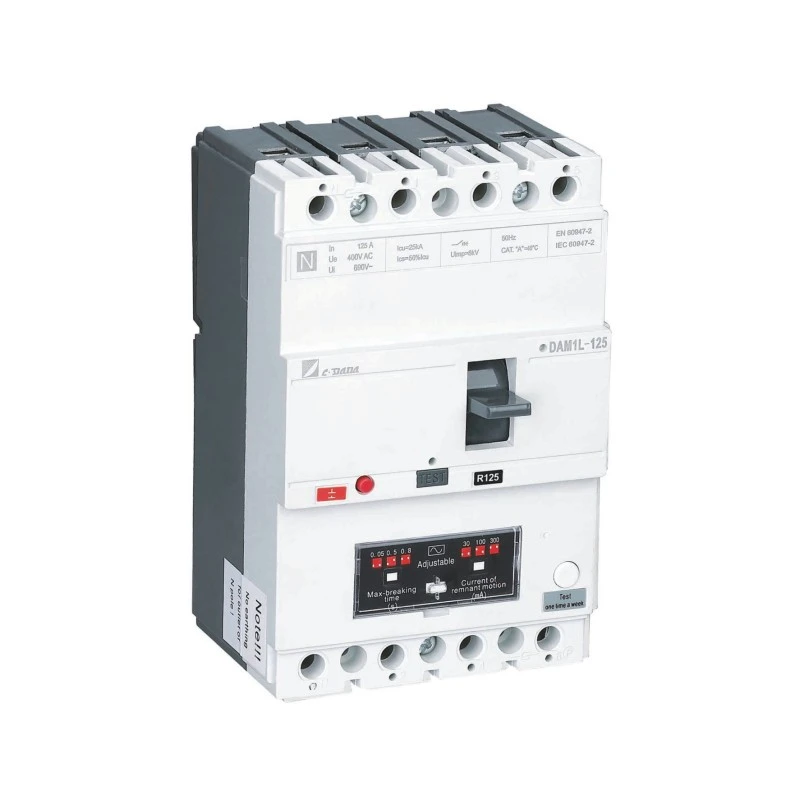

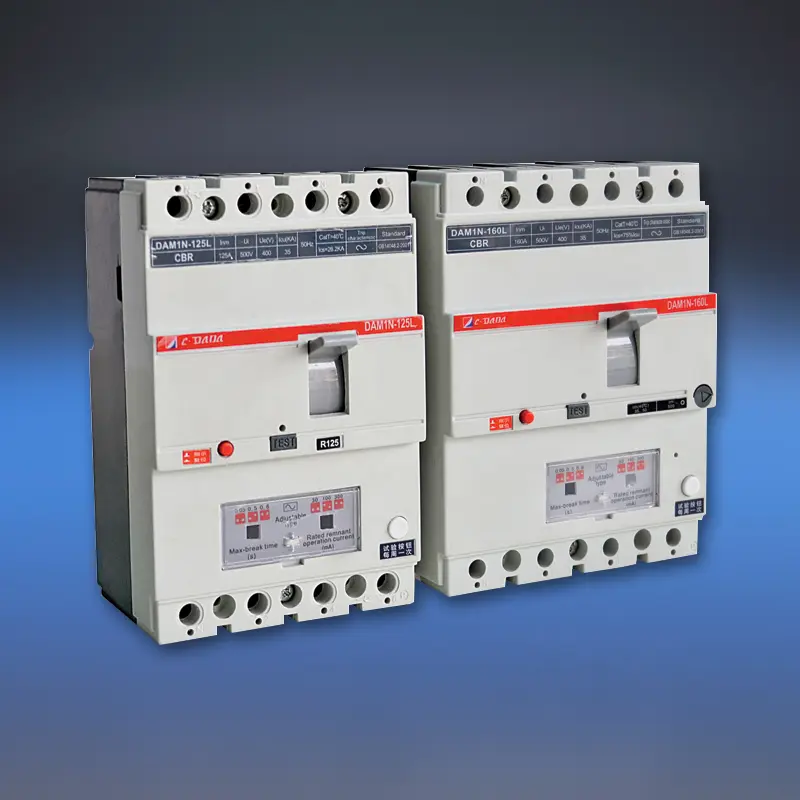

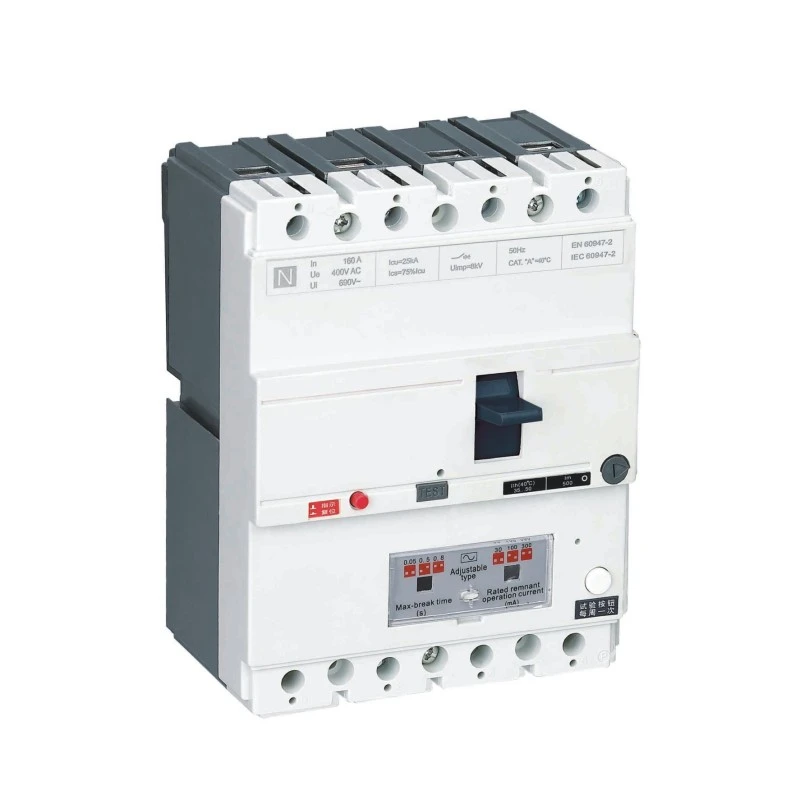

Sızma Mühafizəsi ilə MCCB

Quraşdırılmış qalıq cərəyan (RCD/ELCB) funksionallığı ilə inteqrasiya edilmiş qəliblənmiş qutu elektrik açarı ilə Sızma Mühafizəsi ilə CDADA DAM1L Series MCCB ilə həddindən artıq yüklənmə və qısaqapanmadan qorunma xaricində elektrik təhlükəsizliyini artırın. Peşəkar istehsalçı Shanghai DADA Electric CO., LTD tərəfindən beynəlxalq standartlara uyğun dizayn edilmiş bu sızma MCCB 4P yüksək performanslı enerji paylamasını həyat və yanğına qənaət edən torpaq nasazlığının aşkarlanması ilə birləşdirir.

400V/415V-də 10A-dan 500A-a qədər qiymətləndirilib, o, tənzimlənən qalıq iş cərəyanı (30mA–1000mA) və isteğe bağlı vaxt gecikməsi təklif edir - şəxsi təhlükəsizlik (≤30mA) və ya yanğının qarşısının alınması (100mA–500mA+) üçün uyğunlaşdırılmış qorunma imkanı verir. Çoxfazalı elektriklə işləyən elektronika ilə o, hətta bir faza uğursuz olsa və ya gərginlik 50V-a düşsə belə işlək qalır, tunellər, hündürmərtəbəli binalar, nəqliyyat qovşaqları və sənaye müəssisələri kimi kritik infrastrukturlarda misilsiz etibarlılığı təmin edir.

Əsas Spesifikasiyalar

Model: DAM1L Seriyası – Torpaq Sızması MCCB (CBR tipli MCCB)

Qütblər: 4P (standart; 3P istəyə görə mövcuddur)

Nominal cərəyan (In): 10A – 500A

Nominal gərginlik: 400V / 415V AC, 50Hz

İzolyasiya gərginliyi (Ui): 400V (≤160A), 690V (>250A)

Qalıq cərəyan parametrləri (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Tənzimlənmə: I△n və səfər vaxtının yerində tənzimlənməsi (ani və ya gecikmiş)

Qırma qabiliyyəti növləri:

B Növü: Əsas (Inm < 100A)

S Tipi: Standart

H Tipi: Yüksək qırılma (>160A)

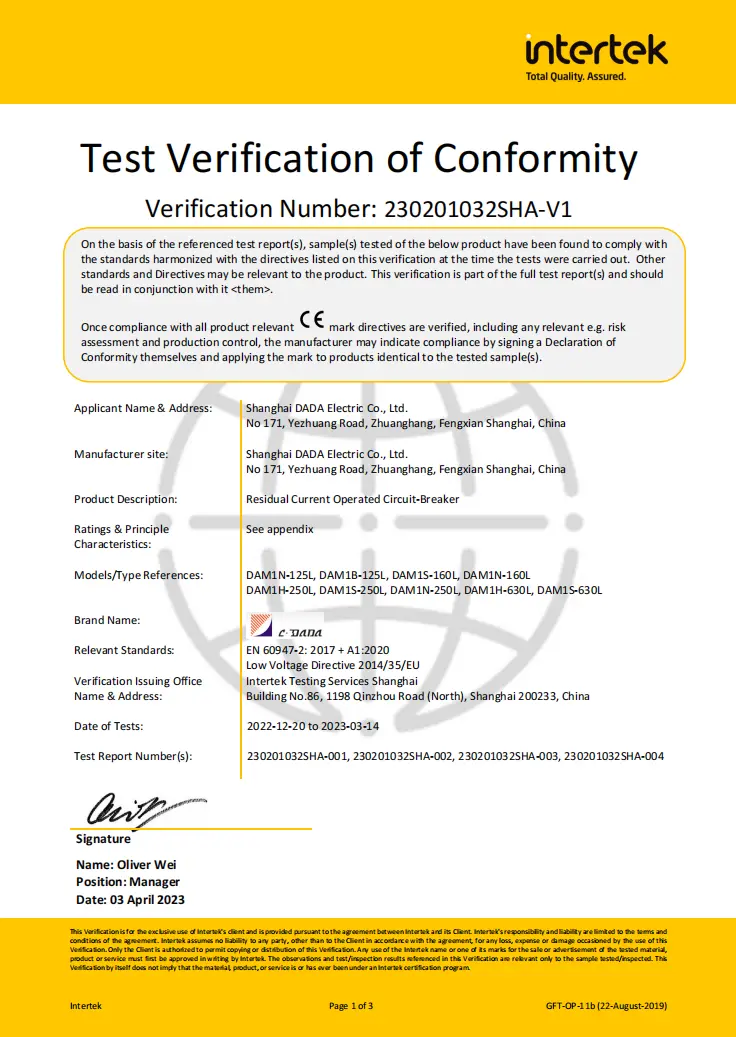

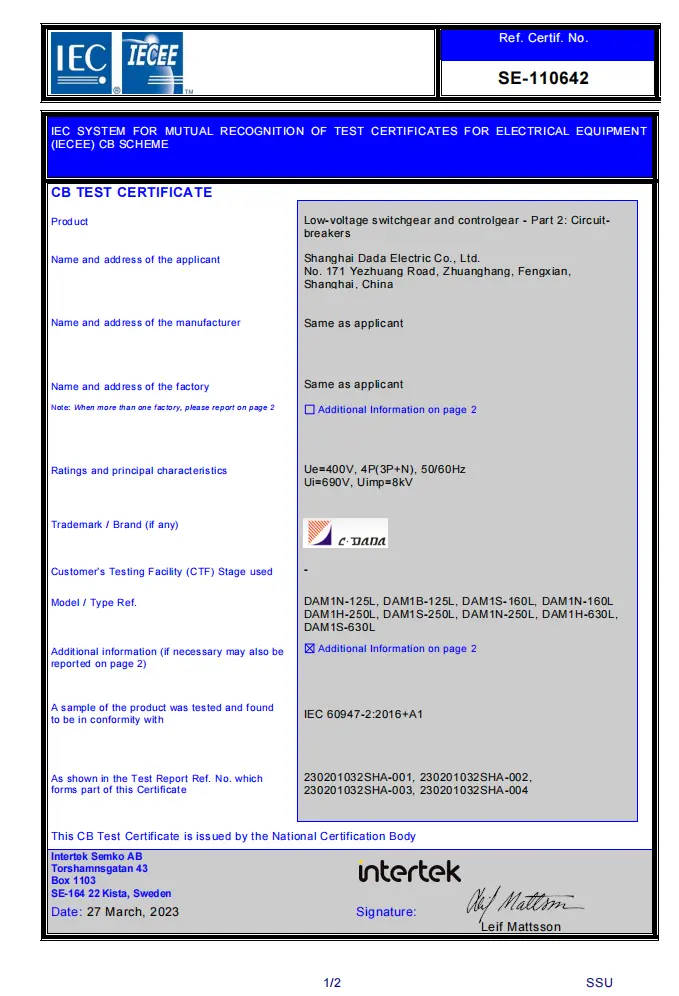

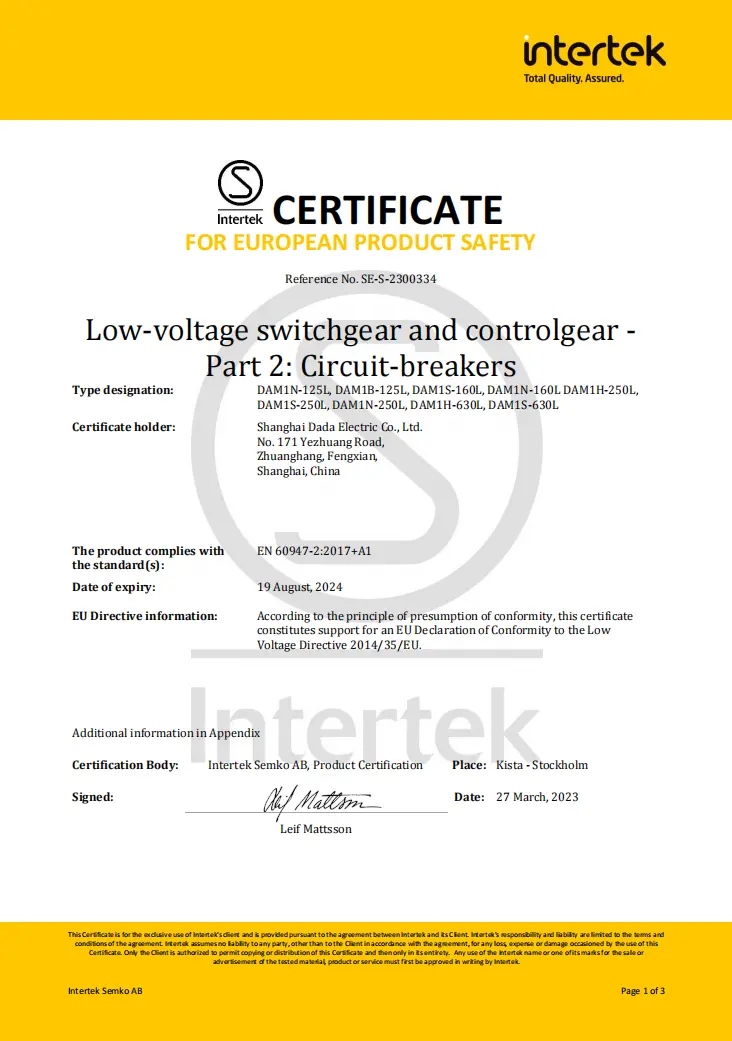

Sertifikatlar: CE, CB, SEMKO

Əsas Xüsusiyyətlər:

★ Çoxfazalı RCD sxemi → 50V-ə qədər işləyir

★ Əsas və qövs kontaktlarını ayırın

★ Push-to-trip test düyməsi

★ Tənzimlənən maqnit qəbulu (0,8–1,0×In)

★ Güclü EMI/RFI anti-müdaxilə qabiliyyəti

★ Tam aksessuar diapazonu: şunt səfəri, köməkçi/siqnal kontaktları, fırlanan tutacaq

Texniki məlumat vərəqi

Torpaq sızması dövrə açarları (ELCB)
Model			DAM1-125L			DAM1-160L
Qırılma Tutumu Kodu			B	N	S	B	N	S
Çərçivə ölçüsünün nominal cərəyanı - Inm (A)			125A			160A
Nominal Cərəyan (40,50 və ya 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
İstifadəçi interfeysi (V)			690V			690V
Ue (V)			400V			400/415V
Qütb sayı			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(pik)/cos ф (KA)			40/0.3	73,5/0,25	105/0.25	41/0.3	73,5/0,25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Qalıq cərəyan həddi (mA)			100-300-500			100-300-500
Vaxt gecikməsi(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrik xassə (V)			2500			3000
lonizasiya məsafəsi (mm)			≤30/0			≤30/0
Dözümlülük	Ümumi Dövrlər		8000			8000
	Elektrik Ömrü		1000			1000
	Mexanik Həyat		7000			7000
Kateqoriya (EN 60947-2/IEC 60947-2)	Əsas dövrə		A/0			A/0
	Köməkçi dövrə		AC-15			AC-15
Gərginlik altında buraxılması			√			√
Şunt buraxma			√			√
Köməkçi Əlaqə			√			√
Siqnal Əlaqəsi			√			√
Köməkçi əlaqə və həyəcan siqnalı			√			√
Dəstəyin Əməliyyat Mexanizmi			√			√
Elektrik İşləmə Mexanizmi			√			√
Terminal örtüyü			√			√
Faza ayırıcı			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Çəki	Sabit versiya 3P/4P		-			-
	Plugin versiyası 3P/4P		-			-
	3P/4P versiyasını çıxarın		-			-

Niyə sızma mühafizəsi ilə CDADA MCCB seçməlisiniz?

★ True Integrated Safety

Əlavə RCD modullarından fərqli olaraq, DAM1L mükəmməl koordinasiyanı təmin edən və uyğunluq problemlərini aradan qaldıran daxili, zavodda kalibrlənmiş sızma mühafizəsinə malikdir.

★ RCD Circuit üçün çoxfazalı güc

Bir faza itirildikdə, erkən RCD-lər uğursuz oldu. CDADA-nın dizaynı mühafizə elektronikasını gücləndirmək üçün bütün fazalardan istifadə edir, buna görə də faza itkisi və ya ciddi aşağı gərginlik zamanı belə işləməyə davam edir.

★ Bir Cihazda İkili Qoruma Məqsədləri

◆ 30mA: Fərdi zərbələrdən qorunmaq üçün IEC tələblərinə cavab verir

◆ 100mA–1000mA: Kiçik, davamlı torpaq xətalarından izolyasiyanın deqradasiyası yanğınlarının qarşısını alır

★ Real-Dünya Şəraitləri üçün Sahə Tənzimlənən

Təhlükəsizliyi qoruyarkən nəm mühitlərdə (məsələn, avtomobil yumaları, fermalar) narahatçılığa yol verməmək üçün həssaslığı və vaxt gecikməsini dəqiqləşdirin.

★ Sənaye dərəcəli etibarlılıq

Yüksək qırılma qabiliyyəti (H tipli), möhkəm qövs ayırma və IP20+ terminal mühafizəsi onu sərt kommersiya və sənaye parametrləri üçün uyğun edir.

★ Qlobal Uyğunluq, Yerli Dəyər

Avropa (CE/CB), Nordic ölkələri (SEMKO) üçün sertifikatlaşdırılmışdır - ixrac layihələri üçün idealdır - etibarlı Çin istehsalçısının rəqabətli qiymətləri ilə.

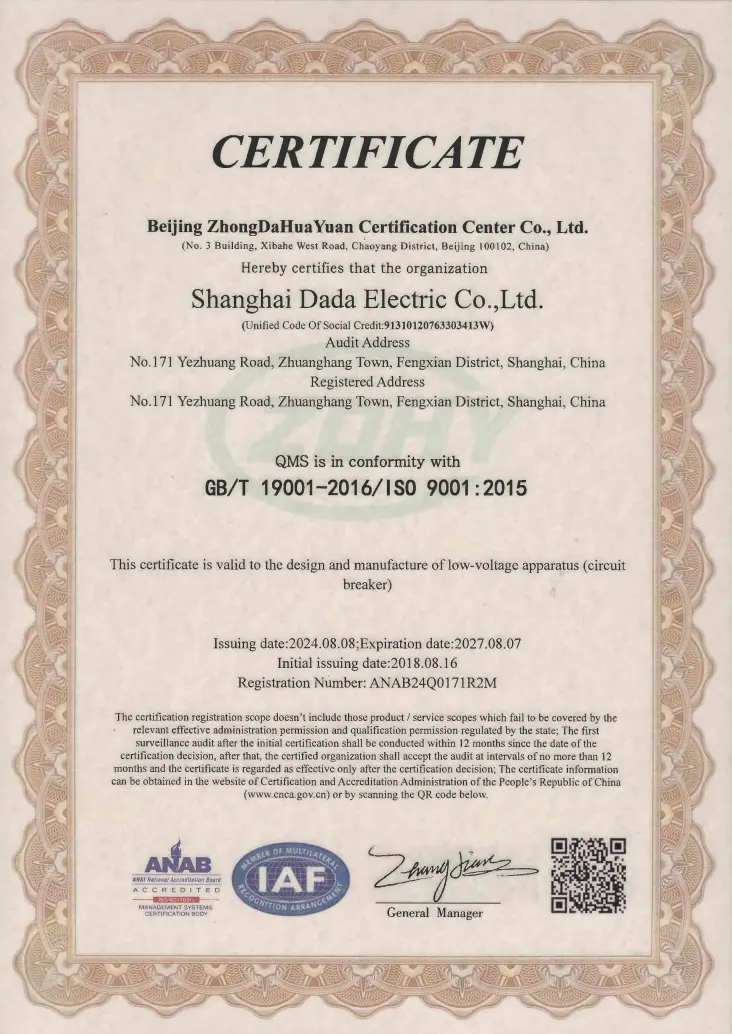

★ Bizim istehsal müəssisəmiz ISO9001:2015 Keyfiyyət İdarəetmə Sistemi ilə sertifikatlaşdırılıb.

Tipik Tətbiqlər

Hündürmərtəbəli yaşayış: Əsas gəlir və ya döşəmə panelləri (yanğın riskinin azaldılması üçün 300mA)

Tunellər və Metrolar: Təhlükəsiz sızmanın aşkar edilməsini tələb edən kritik infrastruktur

Xəstəxanalar və Məktəblər: Yaş ərazilərdə 30mA qoruma (laboratoriyalar, tualetlər)

Sənaye Zavodları: Torpaq nasazlığının monitorinqi ilə motor qidalandırıcıları

Tikinti sahələri: personalın mühafizəsi ilə müvəqqəti enerji paylanması

Tez-tez verilən suallar

S1: Standart MCCB ilə sızma mühafizəsi olan MCCB arasında nə fərq var?

A1: Standart MCCB yalnız həddindən artıq yüklənmədən və qısa qapanmadan qoruyur. DAM1L qalıq cərəyanı (torpaq sızması) aşkarlayır - cərəyan yerə sızdıqda (məsələn, bir şəxs və ya zədələnmiş izolyasiya vasitəsilə) elektrik şoku və ya yanğının qarşısını alır.

S2: Mən şəxsi mühafizə üçün 100A MCCB RCD istifadə edə bilərəmmi?

A2: Yalnız 30mA-a təyin edildikdə. Nominal cərəyan (100A) yük qabiliyyətini müəyyən edir; qalıq parametri (I△n) təhlükəsizlik funksiyasını müəyyən edir. Zərbədən qorunmaq üçün I△n, In-dən asılı olmayaraq ≤30mA olmalıdır.

3-cü sual: Niyə RCD dövrəsinə çoxfazalı güc lazımdır?

A3: Yalnız bir faza ilə təchiz olunarsa, bir fazalı nasazlıq sızma mühafizəsini söndürər. CDADA-nın çoxfazalı dizaynı RCD-nin faza itkisi və ya aşağı gərginlik (50V-a qədər) zamanı belə aktiv qalmasını təmin edir - təhlükəsizlik davamlılığı üçün kritikdir.

S4: 4P sızma MCCB TT və ya TN-S sistemləri üçün uyğundurmu?

A4: Bəli—o TT, TN-S və İT sistemləri üçün nəzərdə tutulub. 4P dizaynı bütün fazaları və neytralı pozur, neytralın yuxarıya doğru etibarlı şəkildə əsaslanmadığı TT sistemləri üçün vacibdir.

5-ci sual: Nə üçün modul RCD + MCCB birləşmələri əvəzinə CDADA-nı seçirsiniz?

A5: CDADA DAM1L təklif edir:

● Daha kiçik sahə (iki cihaza qarşı inteqrasiya edilmiş)

● Zəmanətli koordinasiya (uyğunsuzluq riski yoxdur)

● Aşağı qiymət və naqillərin mürəkkəbliyi

● Daha yüksək etibarlılıq (tək möhürlənmiş vahid)

● Sabit həssaslığa malik RCD-lərlə yerində tənzimlənmə mümkün deyil
