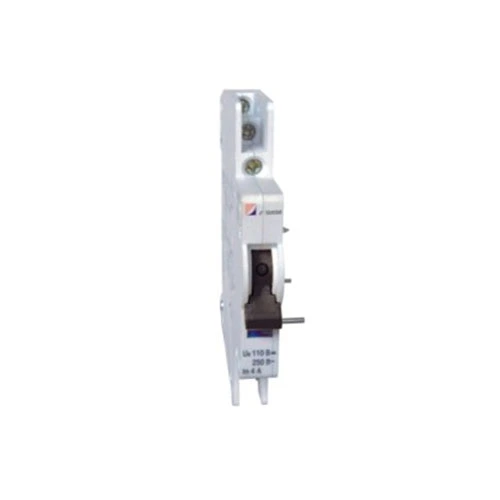

MCB Siqnal və Köməkçi Əlaqə

CDADA 40+ illik təcrübəyə malik istehsalçı və təchizatçıdır, biz çox gec olana qədər panel operatorlarının tıxanmış açarı qaçırdığı çoxlu layihələr görmüşük. Buna görə də biz CDADA MCB Siqnalını və Köməkçi Kontaktını (DAB7-FL) dizayn etdik: bir modulda sizə iki kritik siqnal - kəsici mövqeyi (ON/OFF) və qəza səbəbi (aşırı yükləmə/qısaqapanma) verən ağıllı, yer qənaət edən həll.

Məsləhətimiz: Əgər idarəetmə sisteminizin əl ilə söndürülməsi ilə nasazlıq arasında fərq ayırmaq lazımdırsa, bu, sizin qeyd etməli olduğunuz aksessuardır. Standart köməkçi kontaktlar təkbaşına fərqi deyə bilməz, amma bizimkilər.

İki funksiyalı dizayn: bir modul, iki siqnal

CDADA MCB Siqnal və Köməkçi Əlaqə ağıllı mexaniki seçici ilə iki müstəqil ötürmə kontaktına malikdir:

★ “A” nöqtəsində sarı göstərici: Hər iki kontakt köməkçi kontakt kimi çıxış edir → siqnal MCB ON/OFF vəziyyəti

★ “AL” nöqtəsində sarı göstərici:

★ Sol kontakt = Köməkçi (ON/OFF statusu)

★ Sağ əlaqə = Siqnal (yalnız MCB xəta səbəbindən işə düşdükdə aktivləşir)

★ Bu o deməkdir ki, siz naqil edə bilərsiniz:

★ "Güc yandır"ı göstərmək üçün yaşıl işıq

★ "Xəta siqnalını" işə salmaq üçün qırmızı işıq və ya PLC girişi

★ Hamısı DAB7-63 MCB-də tək əlavə moduldan.

Texniki Spesifikasiyalar

Vacibdir: Bu aksesuar müstəqil olaraq istifadə edilə bilməz - o, birbaşa DAB7-63 MCB-yə quraşdırılmalıdır.

Quraşdırma Bələdçisi (Sahə Mühəndislərimizdən)

★ Təhlükəsiz, etibarlı əməliyyat üçün bu addımları yerinə yetirin:

★ Quraşdırmadan əvvəl dövrəni söndürün.

★ DAB7-FL modulunu klik səsi eşidilənədək DAB7-63 MCB-nin sol tərəfinə sürüşdürün.

★ Daxil olan ikitərəfli lentlə (vibrasiya müqaviməti üçün) qoruyun.

★ 4 terminala naqilləri birləşdirin (əlaqə qrupunda 2 ədəd):

★ Köməkçi (status) üçün sol cütdən istifadə edin

★ Siqnal üçün düzgün cütdən istifadə edin (səyahət aşkarlanması)

★ Əgər nasazlıq siqnalı funksiyasına ehtiyacınız varsa, sarı seçicini “AL” vəziyyətinə qoyun.

★ Test: MCB-ni əl ilə işə salın - nasazlıq zamanı yalnız həyəcan əlaqəsi vəziyyəti dəyişməlidir.

★ Pro İpucu: Tellərinizi aydın şəkildə etiketləyin! Bir çox texniki işçilər işə salma zamanı köməkçi və həyəcan siqnallarını qarışdırırlar.

Standart köməkçi kontakt əvəzinə bunu nə vaxt istifadə etməlisiniz?

Tipik Tətbiqlər:

★ Data mərkəzi PDU monitorinqi

★ Günəş kombinator qutuları

★ Sənaye idarəetmə panelləri

★ Bina idarəetmə sistemləri (BMS)

★ Lift və ya HVAC təhlükəsizlik sxemləri

Tez-tez verilən suallar

S1: Mən bunu qeyri-CDADA MCB-lərdə istifadə edə bilərəmmi?

A1: Xeyr. DAB7-FL mexaniki və ölçü baxımından yalnız CDADA DAB7-63 açarları üçün nəzərdə tutulub. Bu Schneider, ABB və ya Siemens MCB-lərə uyğun gəlməyəcək.

S2: Siqnal kontaktı əslində necə işləyir?

A2: MCB daxilində, mandalı söndürmə mexanizmi termal/maqnit nasazlığı zamanı və əllə söndürmə zamanı fərqli şəkildə hərəkət edir. DAB7-FL bu mexaniki fərqi aşkar edir və yalnız real nasazlıqlar zamanı həyəcan kontaktını aktivləşdirir.

S3: Mənə hər iki kontaktın simli olması lazımdırmı?

A3: Mütləq deyil. Nəzarət məntiqinizdən asılı olaraq yalnız köməkçidən, sadəcə həyəcan siqnalından və ya hər ikisindən istifadə edə bilərsiniz. Modul sizə çeviklik verir.

S4: DC günəş tətbiqləri üçün uyğundurmu?

A4: Bəli! 110V/0.5A DC-12 reytinqi ilə o, PV massivinin nasazlıqlarını uzaqdan aşkar etməyiniz lazım olan günəş simli monitorinqi üçün idealdır.

5-ci sual: Nə üçün CDADA-nı ümumi brendlər üzərində seçirsiniz?

A5: Çünki təklif edirik:

● Həqiqi nasazlıq ayrı-seçkiliyi (yalnız mövqe aşkarlama deyil)

● DAB7 MCB-ləri ilə qüsursuz inteqrasiya—adapter lövhələri yoxdur

● Zavodda sınaqdan keçirilmiş mexaniki mufta – heç bir oyun və ya buraxılmış siqnallar

● Sahənin yoxlanılması üçün aydın vizual göstərici (sarı bayraq).

● Problemsiz layihələr üçün qlobal sertifikatlar (CE, CB, RoHS).

CDADA R&D-dən son qeyd

Müasir elektrik sistemlərində "on/off" kifayət deyil - sizə zəka lazımdır. MCB Siqnal və Köməkçi Kontaktımız sadə açarı diaqnostik qovşağa çevirir və sizə daha ağıllı, daha təhlükəsiz panellər yaratmağa kömək edir. Və MCB-ni dizayn edən eyni komanda tərəfindən hazırlandığından, siz mükəmməl sinerji əldə edirsiniz - heç bir təxmin yoxdur." — CDADA Məhsul İnkişafı Qrupu

Sifariş verməyə hazırsınız? Biz təklif edirik:

● Panel istehsalçıları üçün toplu endirimlər

● Əvvəlcədən yığılmış MCB + DAB7-FL vahidləri (əməyə qənaət)

● Pulsuz məftil diaqramları və PLC məntiq nümunələri
