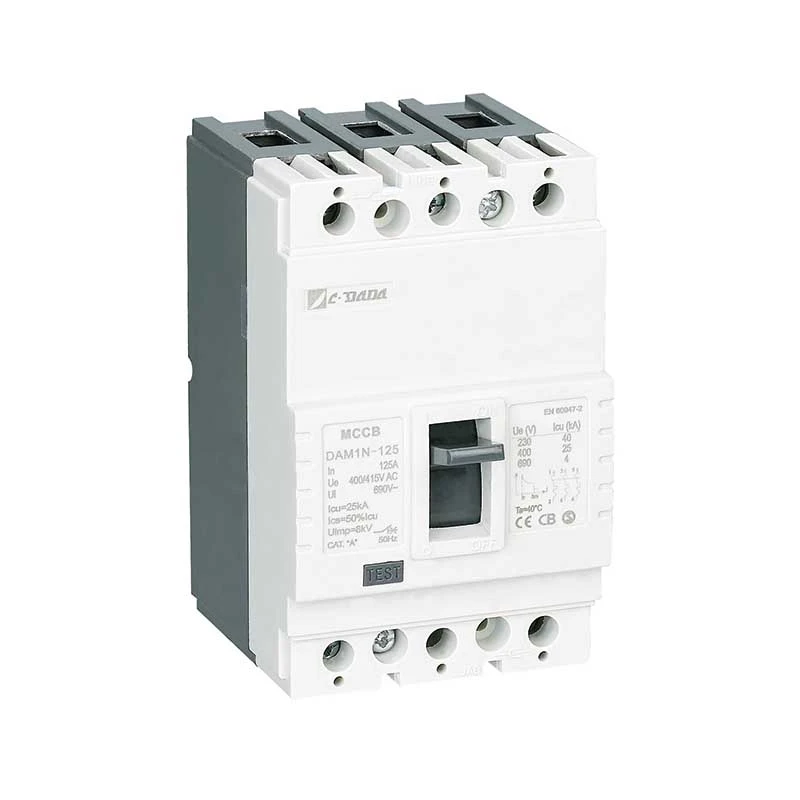

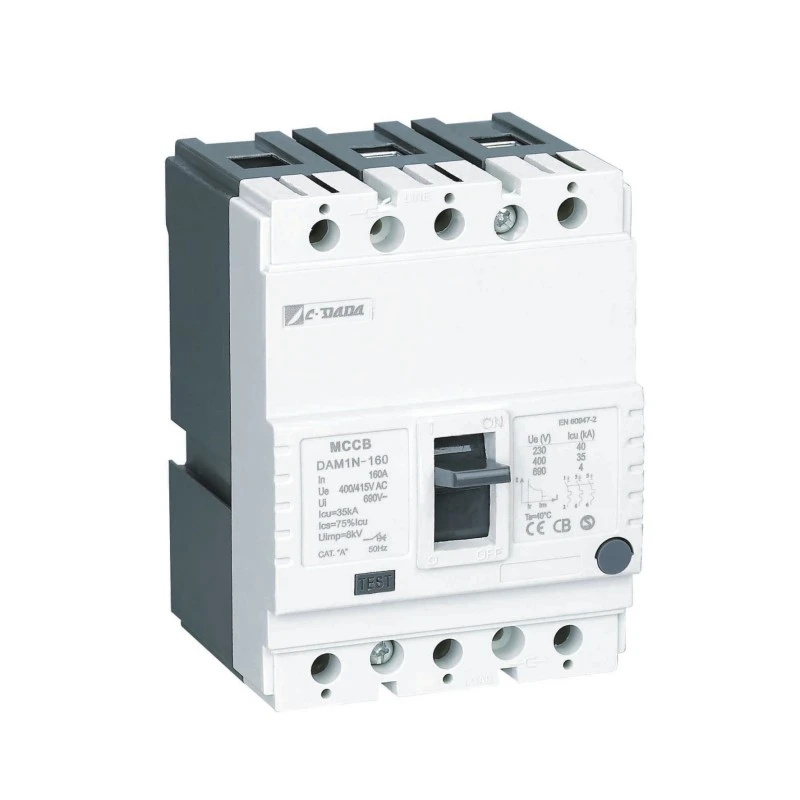

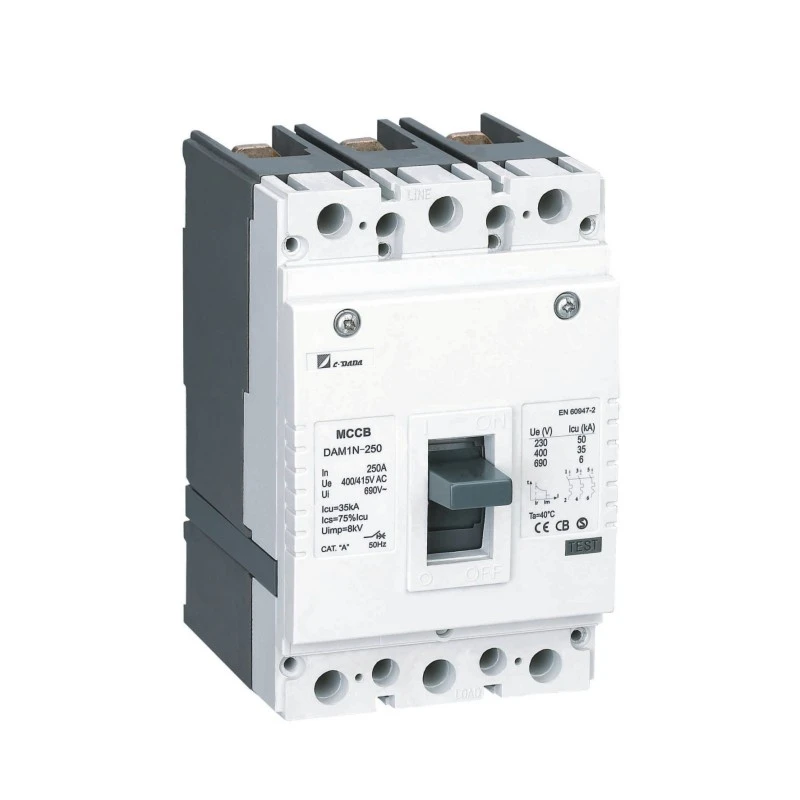

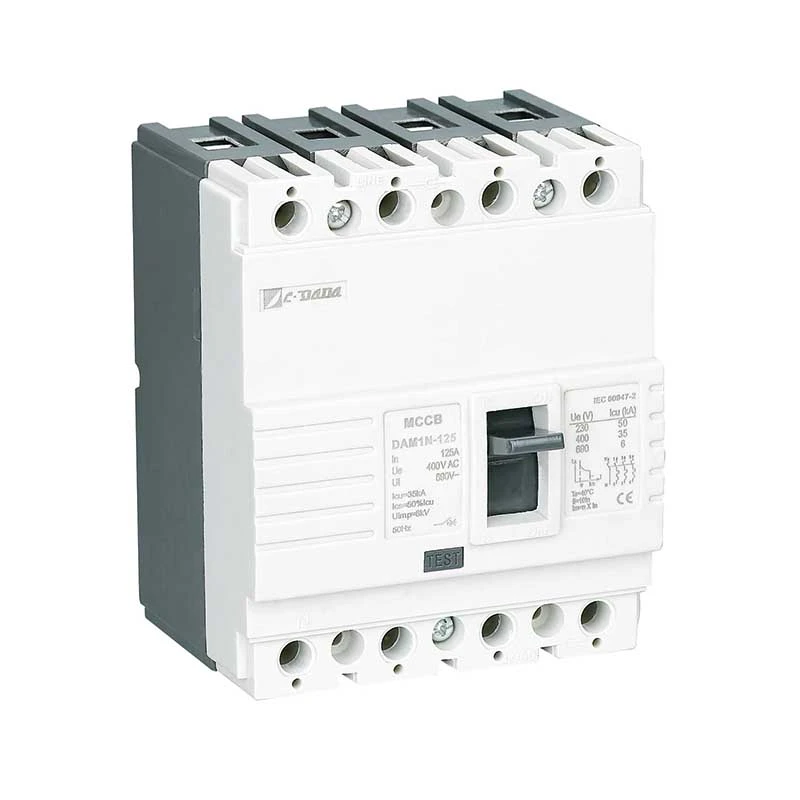

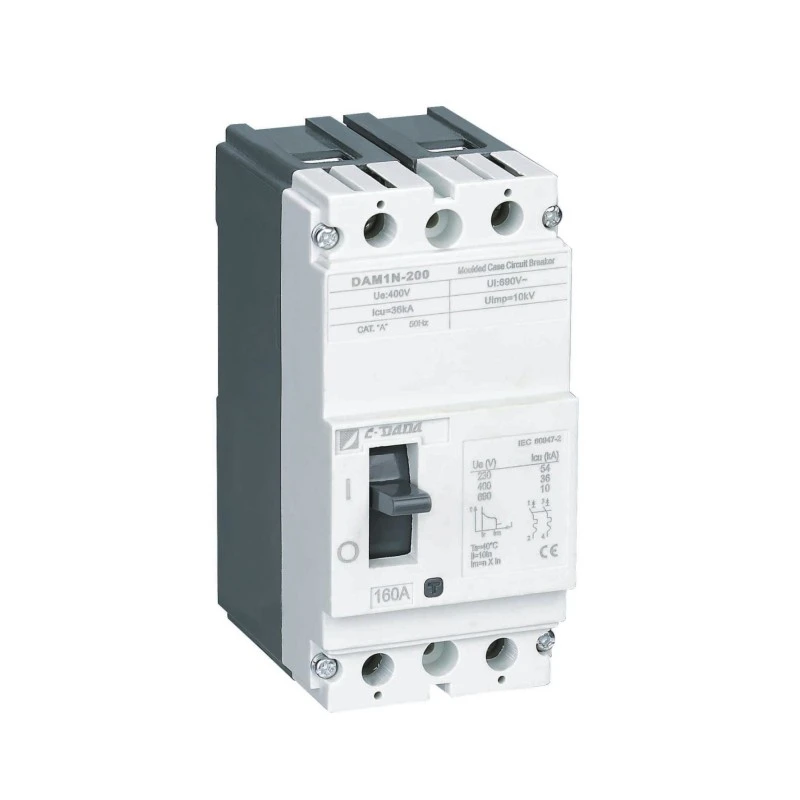

Sabit tipli qəliblənmiş qutu dövrə açarı
Model:DAM1 Series
Şanxay DADA Electric-dən yüksək keyfiyyətli və qabaqcıl Sabit Tipli Kalıplı Korpus Devre Açıcısı (MCCB) mənbəyi - sertifikatlı (CE, CB, ASTA), istilik-maqnit qoruması, 12.5A–1600A. Sənaye və kommersiya panelləri üçün idealdır. Asan DIN-rels və ya panel montajı. OEM və toplu sifarişlər xoş gəlmisiniz, əminliklə təchizatçınız olaraq CDADA seçin.
CDADA Sabit Tipli Kalıplı Korpus Devre Açıcısı (MCCB) DAM1 seriyası kiçik istifadəçilərdən tutmuş sənaye transformatoru və paylayıcı quraşdırılmasına qədər istənilən tətbiqin ehtiyaclarını qarşılayır.
DAM1 seriyası yeddi çərçivə ölçüsünə malikdir, 1600A-a qədər, 100 kA-a qədər kəsmə qabiliyyəti, 1000 Volta qədər işləmə gərginliyi, müxtəlif hərtərəfli elektrik və mexaniki aksessuarlar ehtiyaclarını asanlıqla ödəyir, istənilən enerji sisteminin ehtiyaclarını maksimum dərəcədə artırmaq üçün müxtəlif quraşdırma həllərini təmin edir.
KEMA, ASTA, SEMKO, CB, CE, ROHS qlobal sertifikatlaşdırma ilə; DAM1 dünya üzrə elektrik cihaz zavodları və OEM üçün ən yaxşı seçimdir.
Əsas Spesifikasiyalar
DAM1 MCCB qəliblənmiş qutu açarının elektrik parametrləri
| Model | kod | Icu (KA) | Ics (KA) | Nominal cərəyan -In | Ui(V) | Ue(V) | qütb | Uimp(V) |

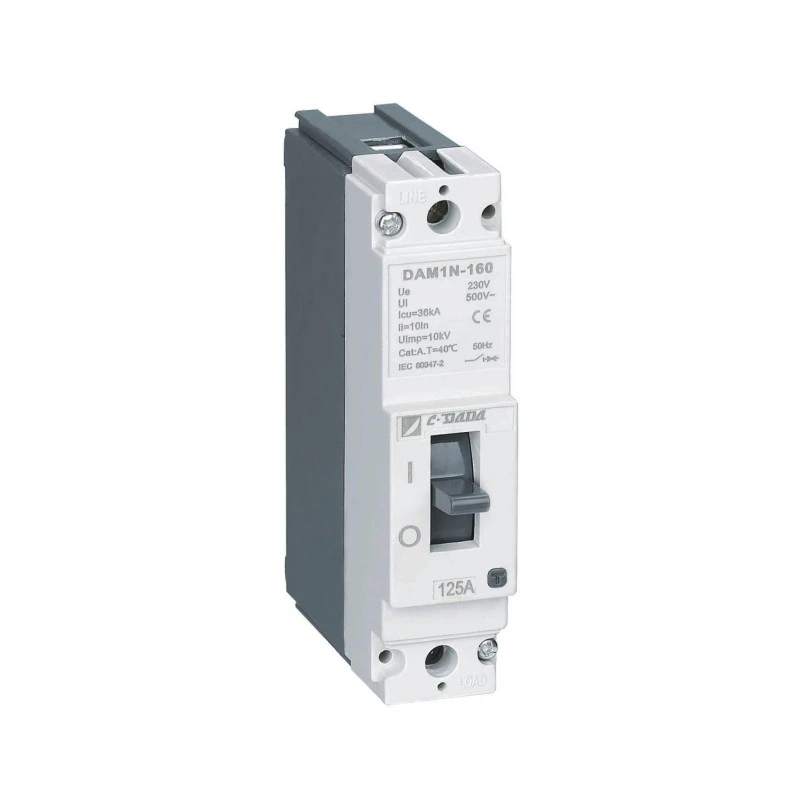

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

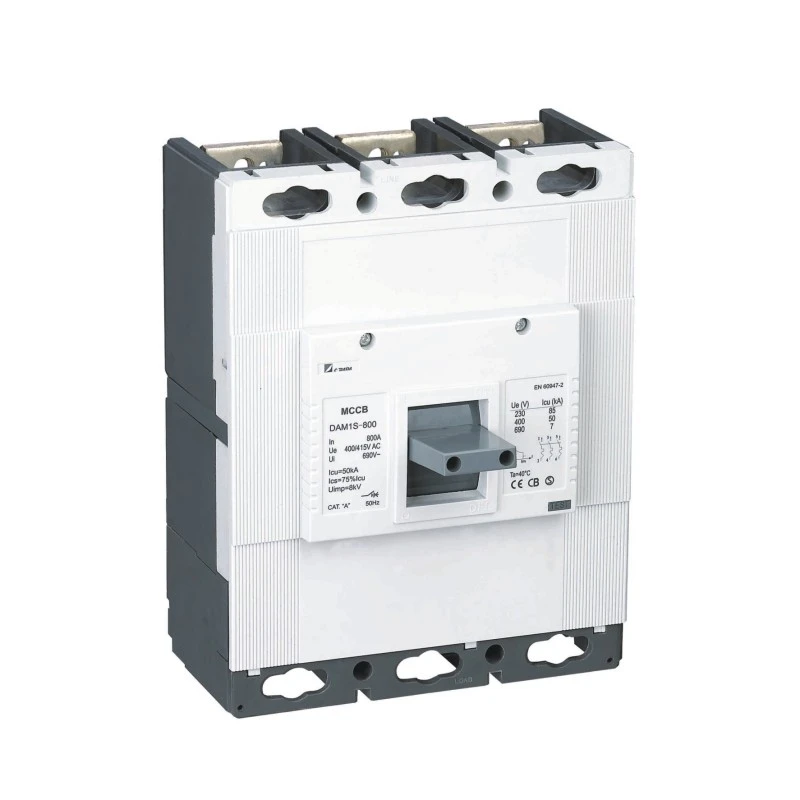

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO testi(O:Açıq manevr,CO:Yaxın-Açıq manevr,t:Gözləmə müddəti)
● Ics:O-t-CO-t-CO testi(O:açıq manevr,CO:Yaxın-Açıq manevr,t:Gözləmə müddəti)
★ ON/I Vəzifəsi: Bu, açarın kontaktlarının bağlı olduğunu göstərir. Bu vəziyyətdə, açarın qolu yuxarı vəziyyətdədir
★ TRIP Mövqeyi: Bu açarın hər hansı nasazlıq (həddindən artıq yük və ya qısaqapanma) səbəbindən açıldığını göstərir. Bu halda, açar qolu ON və OFF mövqeləri arasında orta vəziyyətdədir. Açıq vəziyyətdə olan açarı ON vəziyyətinə gətirmək üçün; OFF işarəsi ilə göstərildiyi kimi açarın qolunu aşağı itələyin
Açar "klik" səsi ilə quraşdırılmalıdır. Bundan sonra açarı bağlamaq üçün ON işarəsi ilə göstərildiyi kimi qolu çəkin.
★ OFF/0 Vəzifə: Bu açarın kontaktlarının açıq olduğunu göstərir. Bu şəkildə, kəsici qolu aşağı vəziyyətdədir.
DAM1-125 MCCB qəliblənmiş qutu açarının fiziki parametrləri
| Kateqoriya (EN 60947-2/IEC 60947-2) | Dözümlülük |
|
||||||
| Model | qütb | Dielektrik xassə (V) | lonizasiya məsafəsi (mm) | Ümumi Dövrlər | Elektrik Ömrü | Mexanik Həyat | Əsas dövrə | Köməkçi dövrə |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
İş Prinsipi və Qoruma Mexanizmi
★ Termal Qoruma (Həddindən artıq yükləmə)
Bimetal zolaq davamlı həddindən artıq cərəyanla qızdırıldıqda əyilir (> nominal cərəyan). Bükülmə sürəti cari böyüklüklə mütənasibdir - kabelin istilik davranışını təqlid edən tərs vaxtın açılmasını təmin edir, avadanlığı qoruyarkən narahatlıq yaradan səfərlərin qarşısını alır.
★ Maqnit Qoruma (Qısa Qapanma)
Qısa qapanma zamanı (məsələn, fazadan fazaya və ya fazadan yerə) yüksək cərəyanlı maqnit sahəsi dərhal solenoid pistonunu çəkir, mandalı mexanizmi millisaniyələr ərzində buraxır - termal zədələnmədən əvvəl nasazlıq cərəyanını kəsir.
Məhsulun üstünlükləri
★ Bədən və Qapaq:
Gövdə və örtük materialı kimi EN 60512-20-2 standartına uyğun olaraq şüşə lifli polyester qatran istifadə edilmişdir. Ədəbiyyatda BMC (Bulk Molding Compound) adlanan bu material yüksək elektrik və mexaniki dəyərlərinə görə üstünlük təşkil edir və davamlı olaraq 160℃ temperatura davam edə bilir. BMC materialı IEC 695-2-1-ə uyğun olaraq 960 ℃ temperaturda naqillə təmasda olduqda yanmaz.
Bimetal: Bimetal, istiliyə qarşı müxtəlif uzadma əmsallarına malik iki boşqab metalının birləşməsindən ibarət materialdır. Qırıcıdan keçən cərəyan bimetalı qızdırır. Bu istiliyin təsiri ilə. bimetal daha az uzanan lövhəyə doğru əyilir. Qırıcıdan keçən cərəyan artdıqca istilik artdığından, bimetal daha çox qızdırılır və daha çox əyilir. Bu şəkildə açarı açmaq üçün açma mexanizmini idarə edir.
★ Əlaqə:

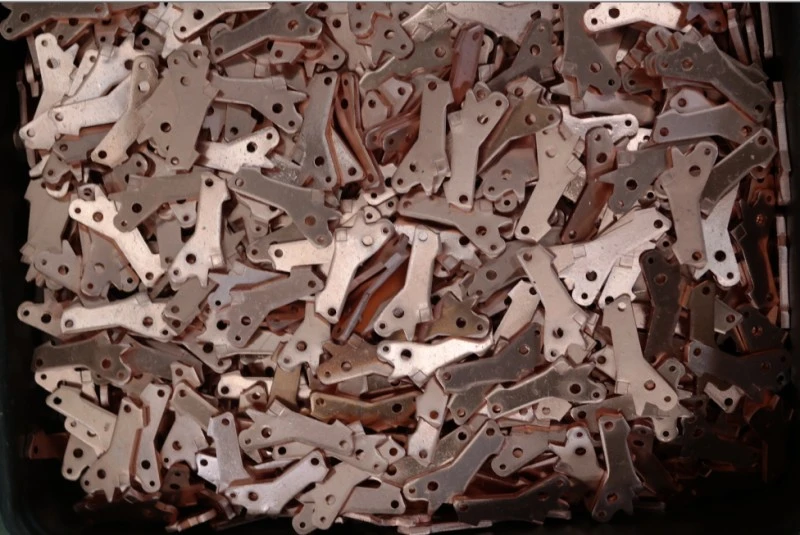

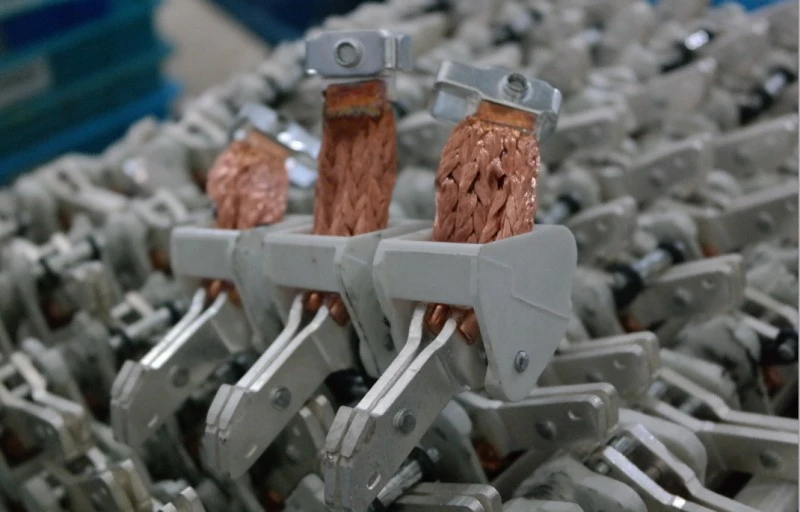

Kontakt ərintisi qırılan və daşınan cərəyan qiymətləri və konstruksiyaları nəzərə alınmaqla kəsicilər üçün təyin edilir. Açarlarda adətən gümüş, qrafit, nikel, volfram ərintilərindən istifadə olunur. Sabit (alt) kontaktlarda gümüş-qrafit ərintilərindən hazırlanmış kontaktlar, hərəkət edən (üstü) kontaktlarda gümüş volfram kontaktlarından istifadə olunur. Hərəkətli kontaktlarda sürüşmə quruluşu təmin edilmişdir. Beləliklə, hər açılma-bağlamada yumşaq sabit kontaktlar üzərində sürüşmə və sərt ərinti kontaktları yer alır.
Beləliklə, ən aşağı müqavimət təmin edilir. Təmas müqavimətinin aşağı olması üçün hərəkət edən kontakt sabit kontakta çox yaxşı toxunmalıdır. Bununla belə, həddindən artıq təmas təzyiqi gücü normaldan daha qısa müddətdə kontaktların zədələnməsi ilə nəticələnir. Kontakt ərintiləri sağlam bir açılış-bağlama üçün çox vacibdir.
★ Qövs Söndürmə Hüceyrəsi (Separator):
Enerji altında işləyən açarın işləməsi zamanı yaranan qövsü söndürmək üçün ayırıcılardan istifadə olunur. Hərəkətli kontakt sabit kontaktdan ayrılarkən bir müddət kontaktlar arasında cərəyan axmağa davam edir və buna qövs deyilir. Bu qövs çox qısa müddətdə sönməlidir.
★ Qövsün yox olması:
Qövs ətrafında yaranan maqnit sahəsinə görə qövs ayırıcılara doğru itələnir. Bu şəkildə qövs uzanır və incə olur və ayırıcı lövhələr arasında qırılır (Şəkil-5). Separatorların yan divarlarında istifadə olunan materialın xüsusiyyətlərinə görə qövsün yaratdığı yüksək temperaturdan qaz çıxır. Bu qaz qövsün sönməsinə mühüm təsir göstərir.
Ərizə
CDADA DAM1 Sabit Tipli Kalıplı Korpus Devre Açıcısı (MCCB) kritik infrastrukturda etibarlıdır:
★ Sənaye: Polad dəyirmanları, neft və qaz platformaları, kimya zavodları
★ Səhiyyə: Xəstəxananın əsas və alt paylama lövhələri
★ Nəqliyyat: Dəmir yolu siqnalizasiyası, hava limanında baqaj sistemləri

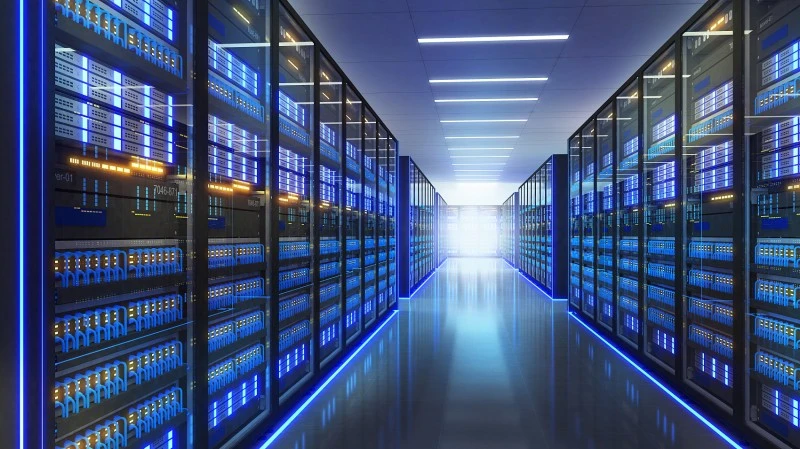

★ Kommersiya: Göydələnlər, məlumat mərkəzləri, ticarət mərkəzləri, konqres mərkəzləri
★ İctimai Məkanlar: Teatrlar, stadionlar, hökumət binaları
Quraşdırma və Baxım Üstünlükləri
★ Asan İnteqrasiya:

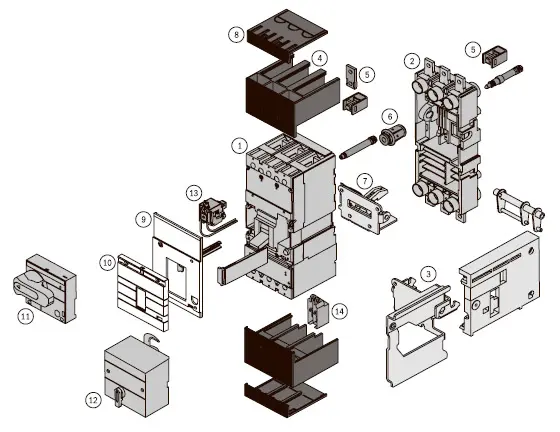

Standart dəst şinlər, faza maneələri və aparatlardan ibarətdir
Əlavə aksesuarlar: siqnalizasiya kontaktları, şunt/aşağı gərginlik buraxılışları, elektrik işləmə mexanizmləri

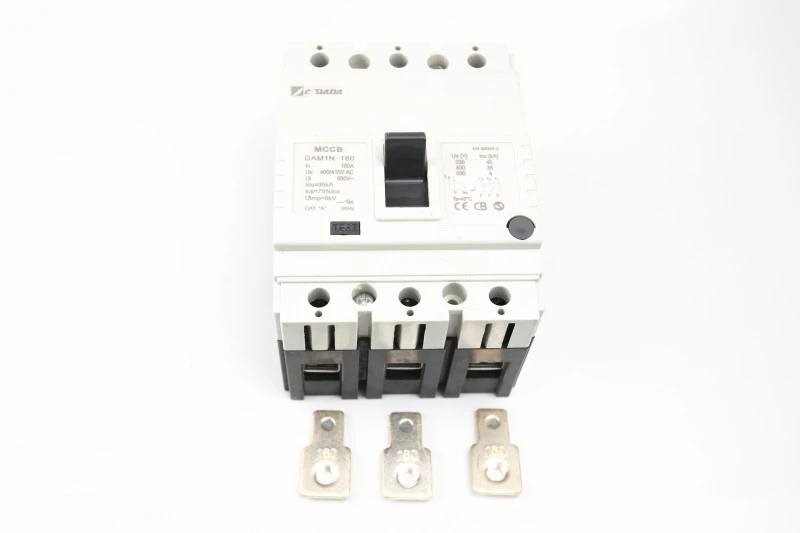

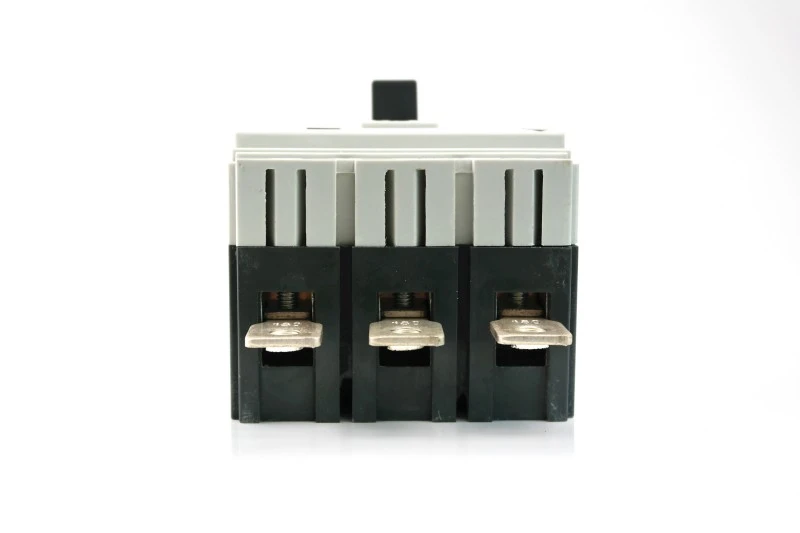

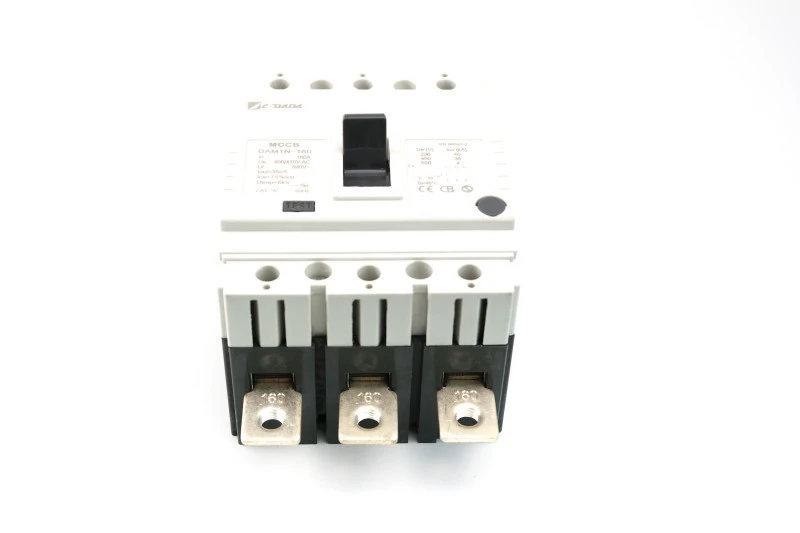

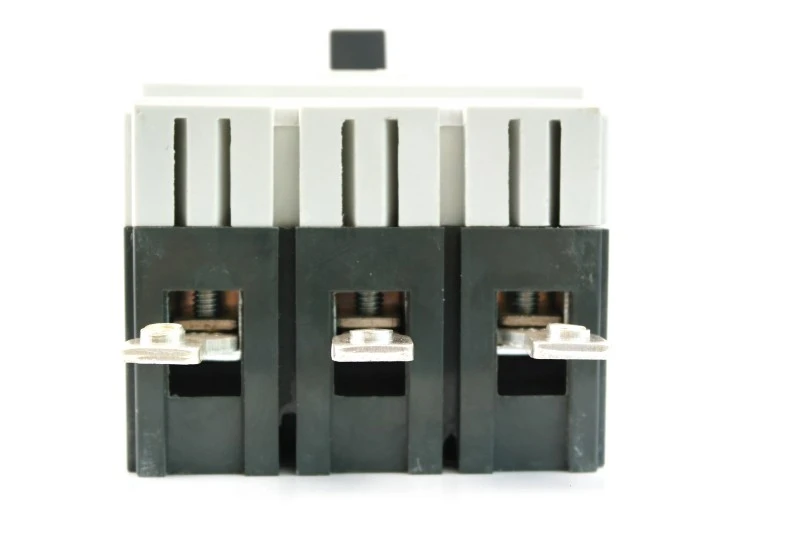

1) Uzatılmış şinlə birləşdirin (şəkil 1)

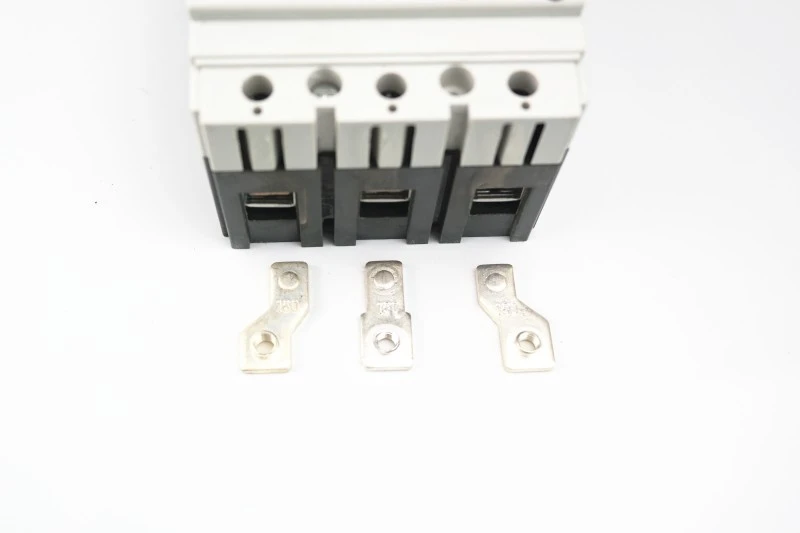

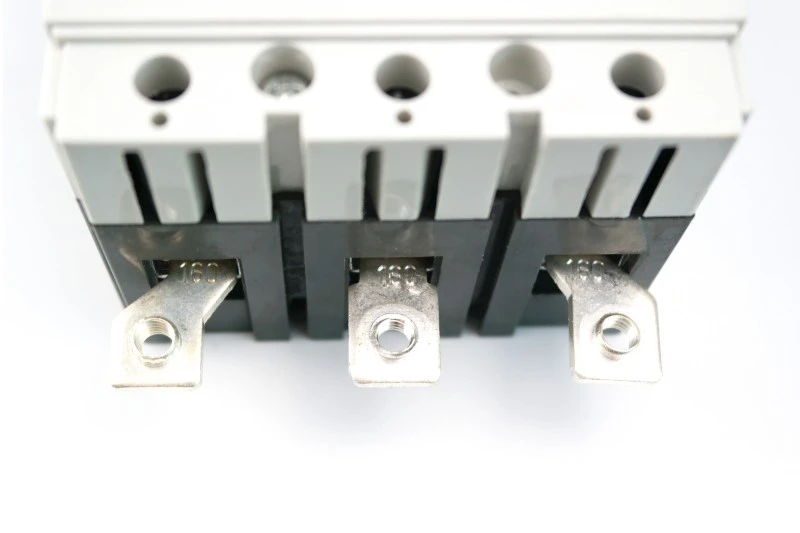

2) Yayıcı terminal ilə birləşdirin (şəkil 2)

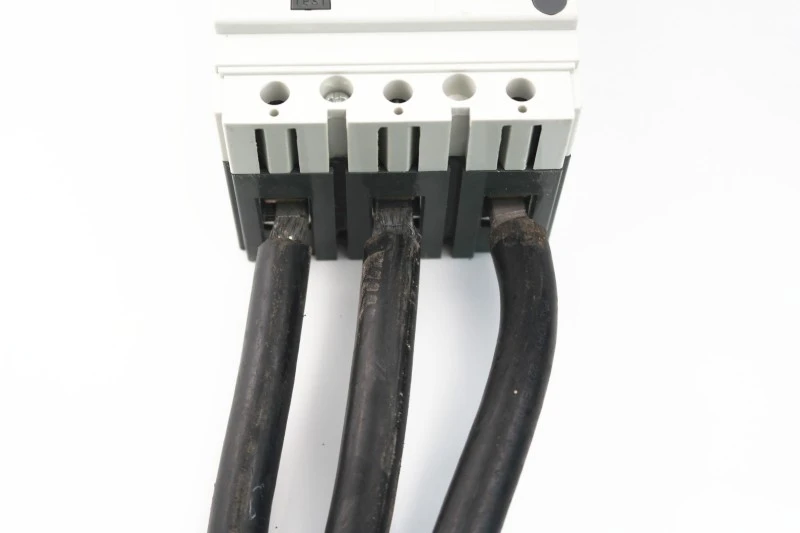

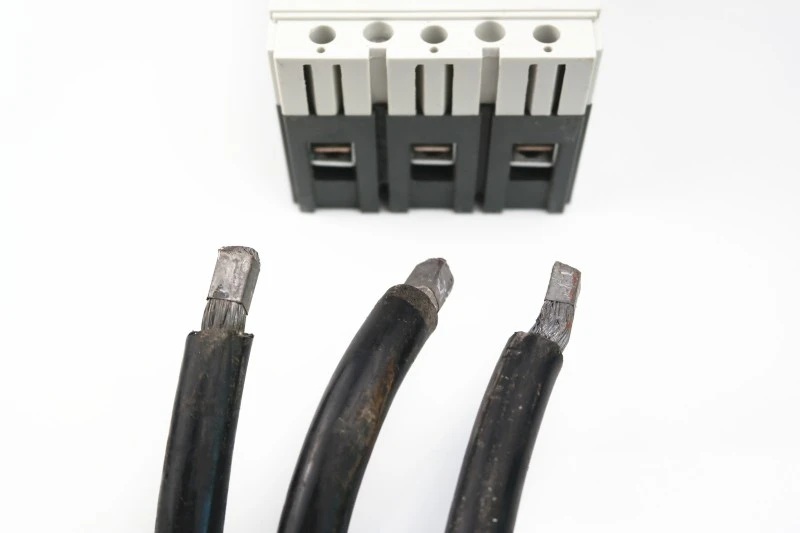

3) Kabel qapaqlarından istifadə etmədən birbaşa kabeli birləşdirin (şəkil 3).

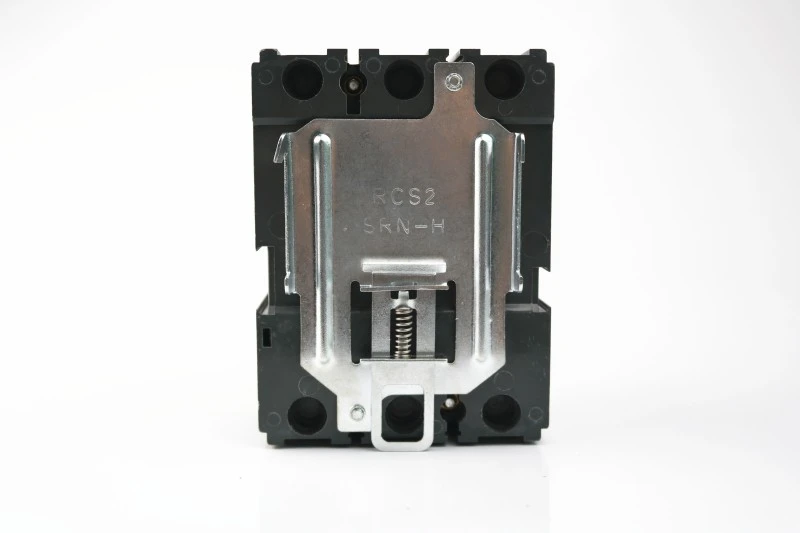

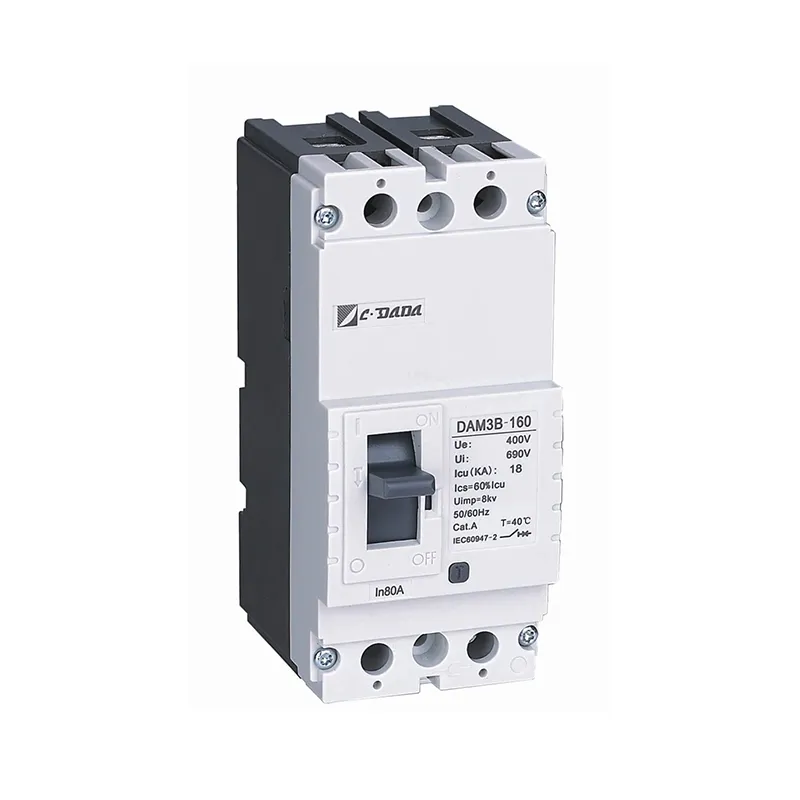

Xüsusi sıxacın köməyi ilə 125 və 160 ədəd DIN-rels üzərində quraşdırıla bilər.
Qısqac ilə kəsici

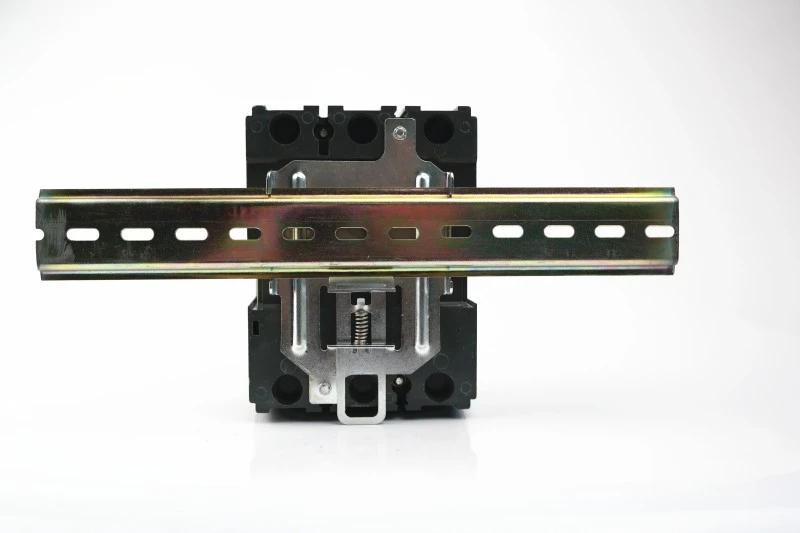

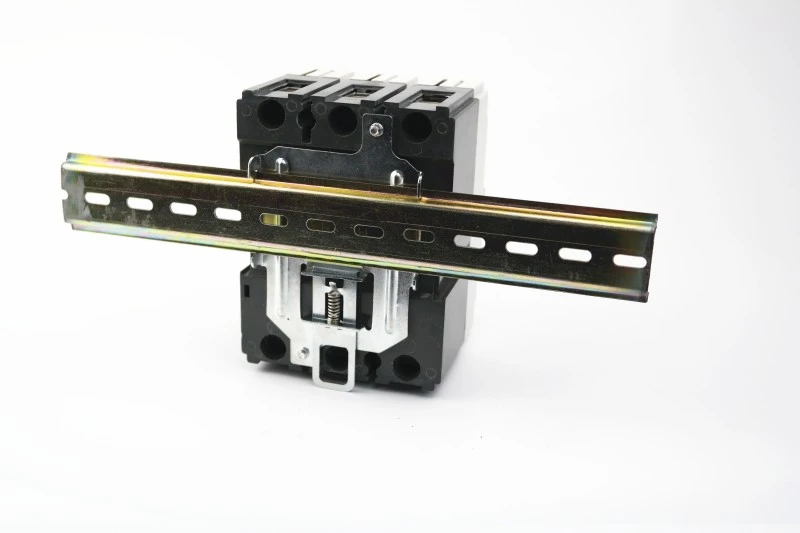

DIN relsi ilə sıxac
DIN relsi ilə sıxac
★ Yerə qənaət edən dizayn:
Yerli alternativlərdən 10-20% daha yüngül və yığcam
Daha kiçik qapaq ölçüləri → aşağı material və göndərmə xərclərinə imkan verir
★ İstifadəçi Dostu Sıfırlama:
Clear TRIP göstəricisi pərdənin yenidən bağlanmasının qarşısını alır
Səslənən "klik" düzgün mexaniki əlaqəni təsdiqləyir
★ Gələcəyə Hazır:
Qoşulma və çıxarma dəstlərini dəstəkləyir (seçilmiş modellər üçün)
Ağıllı monitorinq əlavələri ilə uyğun gəlir
Niyə CDADA seçirsiniz?

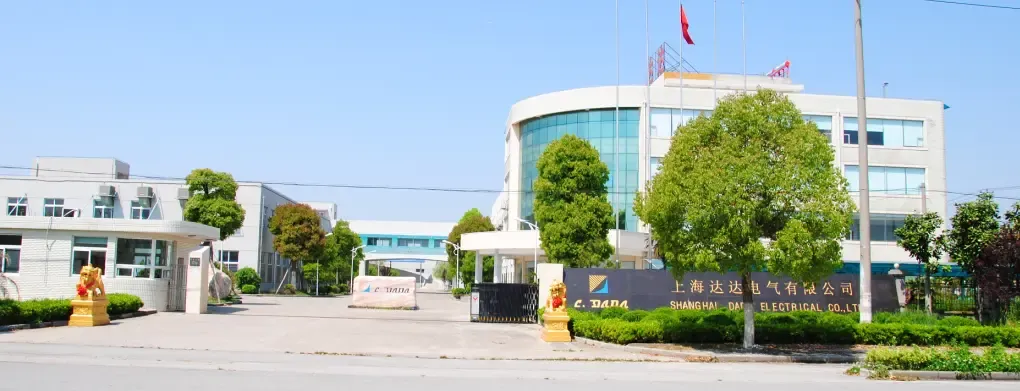

1. Biz 42+ il ərzində aparıcı istehsalçıyıq. 1983-cü ildə qurulan şirkətimiz 40 il ərzində çox sürətlə inkişaf edir.
2. 3 fabrikdən ibarət Qrup 52.400 m² istehsal sahəsinə malikdir və 500-dən çox işçi heyətinə malikdir. Əməliyyatlarımızı genişləndirmək və emalatxanalarımızı təkmilləşdirmək üçün təxminən on milyon yuana sərmayə qoymuşuq.
3. INTERTEK, DEKRA & GMC tərəfindən yoxlanılan zavod
4. Yüksək güclü kartonlar, palet qorunması, uzun məsafəli ixrac daşımaları üçün yaxşıdır
Tez-tez verilən suallar (FAQ)
1-ci sual: DAM1 Sabit Tipli Kalıplı Korpuslu Devre Açıcısı DIN relsinə quraşdırıla bilərmi?
A1: Bəli—125A və 160A modelləri əlavə xüsusi sıxacdan istifadə edərək DIN relslərinə quraşdırıla bilər. Daha yüksək reytinqlər yalnız panelə quraşdırılmışdır.
S2: DAM1 seriyası hansı sertifikatlara malikdir?
A2: AB, Yaxın Şərq, Cənub-Şərqi Asiya və ondan kənarda uyğunluğu təmin edən CE, CB, ASTA, KEMA, SEMKO və RoHS ilə sertifikatlaşdırılıb.
S3: Səfərdən sonra açarı necə sıfırlaya bilərəm?
A3: Əvvəlcə qolu tam aşağı OFF vəziyyətinə gətirin (klik eşidəcəksiniz), sonra onu ON vəziyyətinə çəkin. Heç vaxt onu birbaşa TRIP-dən ON vəziyyətinə məcbur etməyin.
S4: Köməkçi qurğular uyğundurmu?
A4: Bəli—siqnal kontaktları, köməkçi kontaktlar, şunt/aşağı gərginlik buraxılışları və elektrik operatorları sökülmədən əlavə edilə bilər.
S5: DAM1 köhnə açarları əvəz etmək üçün uyğundurmu?
A5: Mütləq. Onun yığcam izi əksər panellərdə köhnə MCCB-lərin birbaşa dəyişdirilməsinə imkan verir - vaxta qənaət və təkmilləşdirmə xərcləri.
