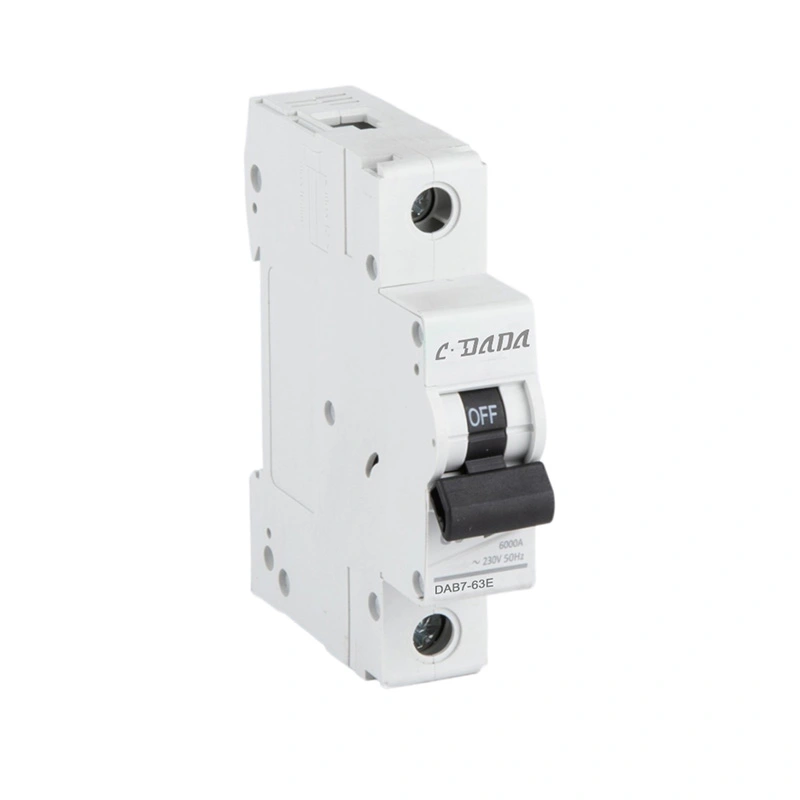

1P 6kA AC miniatür elektrik açarı
Model:CDADA Series AC MCB
CDADA ilə əlaqə saxlamaqdan çekinmeyin və yığcam DIN-rels dizaynı ilə etibarlı həddindən artıq yüklənmə və qısaqapanmadan qorunma təklif edən 1P 6kA AC Miniatür Devre Açıcımızı zavod qiymətinə əldə edin. Bu məhsul dəqiq termal-maqnit açma və aydın status göstəricisinə malikdir, quraşdırmaq və saxlamaq asandır. O, uzun xidmət müddəti ilə təhlükəsiz enerji təchizatını təmin edərək, yaşayış və yüngül kommersiya sxemləri üçün sabit performans təmin edir.
CDADA 1P 6kA AC miniatür dövrə açarı AC aşağı gərginlikli sistemlər üçün nəzərdə tutulmuş yüksək keyfiyyətli tək qütblü miniatür açardır. O, həddindən artıq yüklənmələrə və qısa qapanmalara qarşı etibarlı qorunma təmin edir, elektrik dövrələrini və qoşulmuş avadanlıqları effektiv şəkildə qoruyur. Ciddi beynəlxalq standartlara uyğun istehsal edilən bu AC MCB davamlı, sərfəli mühafizə həlləri axtaran distribyutorlar, OEM-lər və elektrik podratçılar üçün idealdır.
Məhsulun Xüsusiyyətləri və Üstünlükləri
★ Kompakt Dizayn: Standart paylama lövhələri üçün uyğun olan yer qənaət edən struktur
★ Yüksək kəsmə tutumu: gücləndirilmiş təhlükəsizlik üçün 6kA qısaqapanma kəsmə qabiliyyəti
★ Precision Tripping: Termal-maqnit açma qurğusu dəqiq həddindən artıq yüklənmə və qısaqapanmadan qorunma təmin edir
★ Clear Status Indication: Tez dövrə statusunun yoxlanılması üçün görünən ON/OFF pəncərəsi
★ Təhlükəsiz Naqil: Kontakt müqavimətini azaldan sabit əlaqə ilə yüksək keyfiyyətli terminallar
★ Davamlı Konstruksiya: Yüksək temperatura davamlı alov gecikdirən korpus
★ Asan Quraşdırma: Tez montaj üçün standart 35 mm DIN-rels montajı
★ Etibarlı Keyfiyyət: Göndərmədən əvvəl 100% tam yoxlama, ardıcıl performans
Tətbiqlər
★ CDADA 1P 6kA AC miniatür dövrə açarı aşağıdakılarda geniş istifadə olunur:
★ yaşayış binaları, mənzillər və villalar
★ Ofis binaları, ticarət mərkəzləri və ticarət obyektləri
★ Yüngül sənaye emalatxanaları və istehsal müəssisələri
★ Ticarət mərkəzləri, otellər və restoranlar
★ İctimai obyektlər və infrastruktur layihələri
★ İşıqlandırma sxemləri və kiçik güc avadanlığının qorunması
Texniki Parametrlər
|
Maddə |
Spesifikasiya |
|
Model |
CDADA seriyası AC MCB |
|
Standart |
IEC60898 |
|
Növ |
AC MCB (Miniatür Devre Kesici) |
|
polyaklar |
1P, 2P, 3P, 4P |
|
Qırma qabiliyyəti |
6kA |
|
Nominal cərəyan |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Sürüşmə əyrisi |
B, C, D (isteğe bağlı) |
|
Nominal Gərginlik |
AC 230V, 400V |
|
İzolyasiya gərginliyi |
600V |
|
İmpuls Gərginliyi |
6kV |
|
Müdafiə dərəcəsi |
IP20 |
|
Quraşdırma |
35 mm DIN dəmir yolu |
|
İşləmə temperaturu |
-5℃ ~ +40℃ |
|
Mexanik Həyat |
≥20.000 əməliyyat |
|
Elektrik Ömrü |
≥4,000 əməliyyat (nominal cərəyanda) |
|
Standartlara Uyğunluq |
IEC60898-1, IEC60898-2 |
Kontur Ölçüləri
★ Eni: dirək başına 17,8 mm (standart tək dirək ölçüsü)
★ Hündürlük: Təxminən 85-92 mm (cari reytinqə görə dəyişir)
★ Dərinlik: Təxminən 68-72mm
★ Naqil tutumu: 1,5-16 mm² çevik və ya bərk mis kabel
★ Standart Uyğunluq: Bütün 35 mm DIN rels sistemlərinə uyğundur (TS35/7.5, TS35/15)
IEC 60898-1

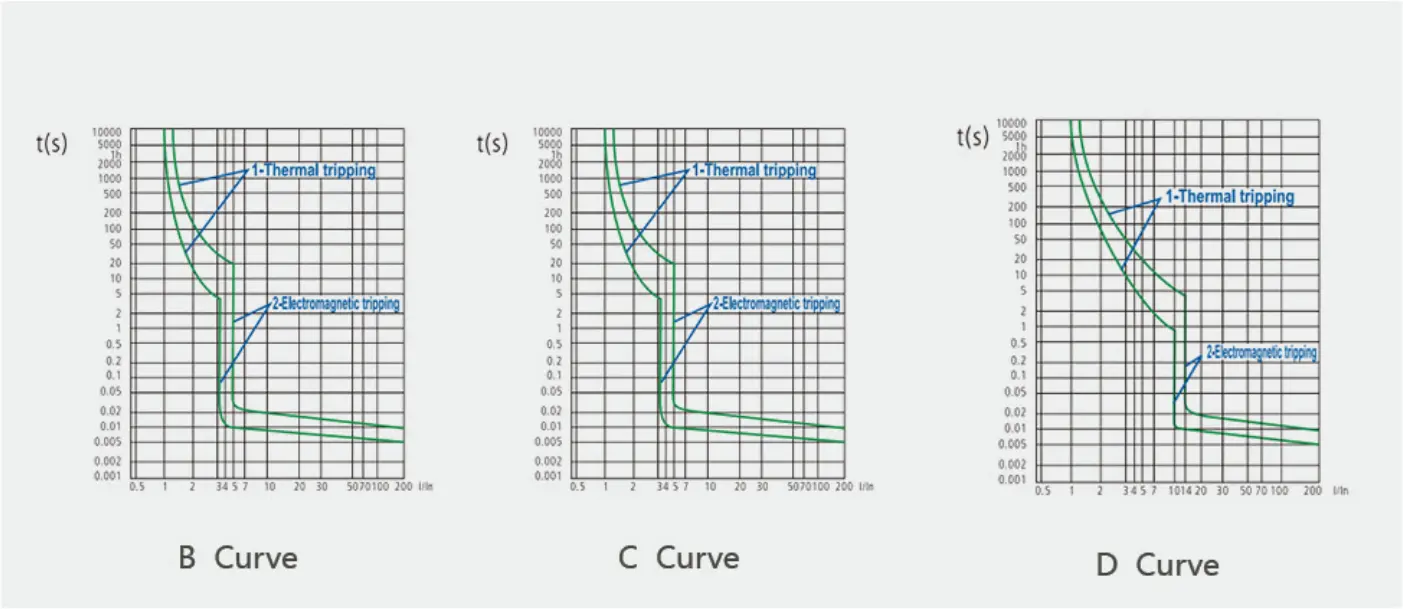

Maqnit Buraxılışı
Bir dövrə qısa qapanması meydana gəldikdə, dəmir nüvəsi olan bir maqnit tərəfindən ani açılma əldə edilir. 1EC60898 standartına görə, bu məhsul üç növə bölünə bilər: B, C və D.
|
|
Test cərəyanı |
Sürüşmə vaxtı |
Tətbiqlər |
|
B Əyri |
3 mln 5ln |
0,1 |
B növü yalnız aktiv yüklərə aiddir: -Elektrik qızdırıcısı-Su qızdırıcısı-Elektrik sobası |
|
C Əyri |
5In 10ln |
0,1 |
Tip C adi yüklər üçün uyğundur: -Çıraq - Elektrik rozetkası - Kiçik güc mühərriki |
|
D Əyri |
10ln 20In |
0,1 |
Ani dalğalanma cərəyanı ilə dövrələri idarə edin və qoruyun (böyük mühərriklər) |
Termal buraxılış
●Dövrədə həddindən artıq yüklənmə baş verdikdə, elektrik açarının bimetalik zolağı istilik səbəbindən əyiləcək, bu da kontaktların ayrılmasına səbəb olacaq və nəticədə istilik söndürmə baş verəcək;
●IEC standartı müxtəlif həddindən artıq yük cərəyanları üçün söndürmə vaxtı diapazonunu müəyyən edir;
●Referans sınaq mühitinin temperaturu 30 °C-dir.
|
Test cərəyanı |
Sürüşmə vaxtı |
|
1,13 mln |
t z 1saat(≦ 63A ilə) |
|
1,45 mln |
t<1saat(≦ 63A-da) |
|
2,55 mln |
1s<1sa<60s(In≤32A)1s |

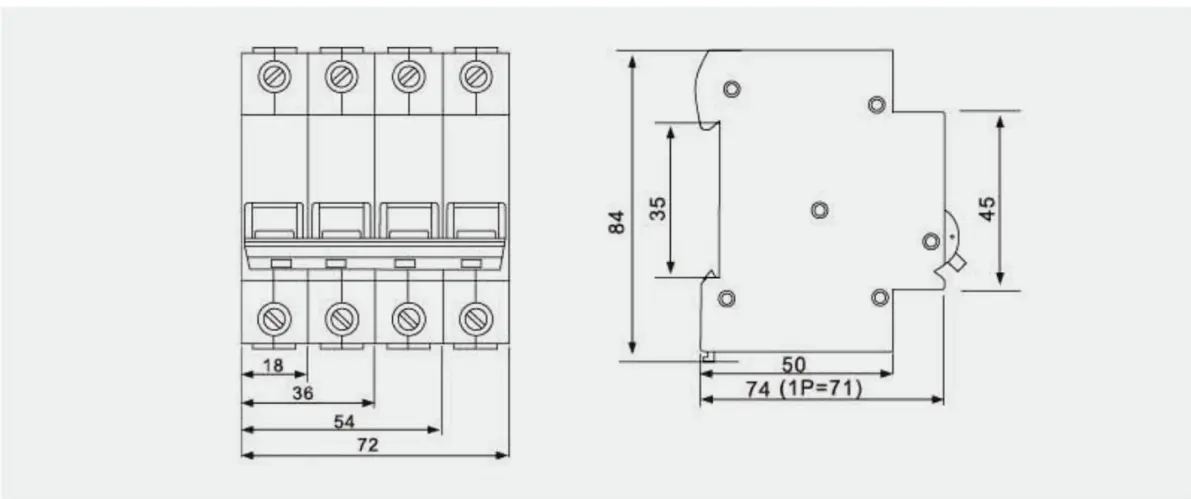

●Məhsul və quraşdırma ölçüləri (MM)
Məhsul maksimum 25 mm əlaqə tutumu olan bir bələdçi relsinə quraşdırılmışdır2.
Keyfiyyətə Nəzarət
★ ISO9001 Sertifikatlı İstehsalat: İstehsal boyu ciddi keyfiyyət idarəetmə sistemi
★ Kompleks Test: 100% yoxlama, o cümlədən söndürmə xüsusiyyətləri, temperatur artımı və gərginlik testləri
★ Daxili İstehsal: Keyfiyyət ardıcıllığı üçün əsas komponentlərin 90%-i daxili istehsal olunur
★ Ekoloji Test: Yüksək/aşağı temperaturda işləmə, rütubətə qarşı müqavimətin yoxlanılması
★ Etibarlılıq Təminatı: Uzunmüddətli xidmət müddəti üçün uzunmüddətli davamlılıq testi
Qablaşdırma və Göndərmə
★ Standart İxrac Qablaşdırma: Qoruma ilə büzməli kartonlar
★ Clear Labeling: Model nömrəsi, cari reytinq, dirəklərin sayı, kəmiyyət və sertifikatlaşdırma məlumatı
★ Qoruyucu qablaşdırma: tranzit zamanı zədələnmənin qarşısını almaq üçün 12 vahid üçün qrup qutusu
★ Göndərmə Seçimləri: Dəniz, hava və quru daşımaları üçün uyğundur; toplu göndəriş üçün mövcuddur
★ Xüsusi Qablaşdırma: Brend tərəfdaşları üçün OEM qablaşdırma variantları mövcuddur
Müştəri Müvəffəqiyyəti halları
★ CDADA 1P 6kA AC Miniature Circuit Breaker dünya üzrə müştərilərlə uzunmüddətli əməkdaşlıq qurmuşdur:
★ Yaşayış Layihələri: Cənub-Şərqi Asiya, Yaxın Şərq və Cənubi Amerikada mənzil inşaatçılarına verilir
★ Ticarət Quraşdırmaları: Kommersiya binası layihələri üçün Avropa, Afrika və Asiyada elektrik podratçılarla əməkdaşlıq edir
★ OEM Tərəfdaşlıqları: Şəxsi etiketləmə və fərdi həllər üçün qlobal elektrik markaları ilə əməkdaşlıq
★ Sənaye Tətbiqləri: Maşın və avadanlıqların mühafizəsi üçün istehsal müəssisələri üçün verilir
★ Distribyutor Şəbəkələri: Yerli bazarı qarşılamaq üçün 30-dan çox ölkədə regional distribyutorlarla işləmək
