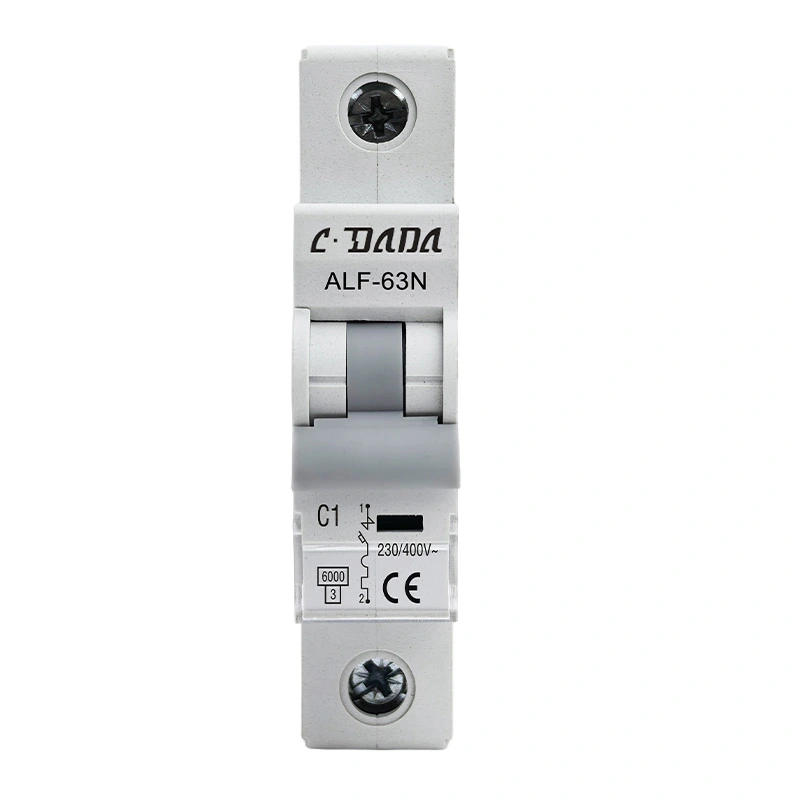

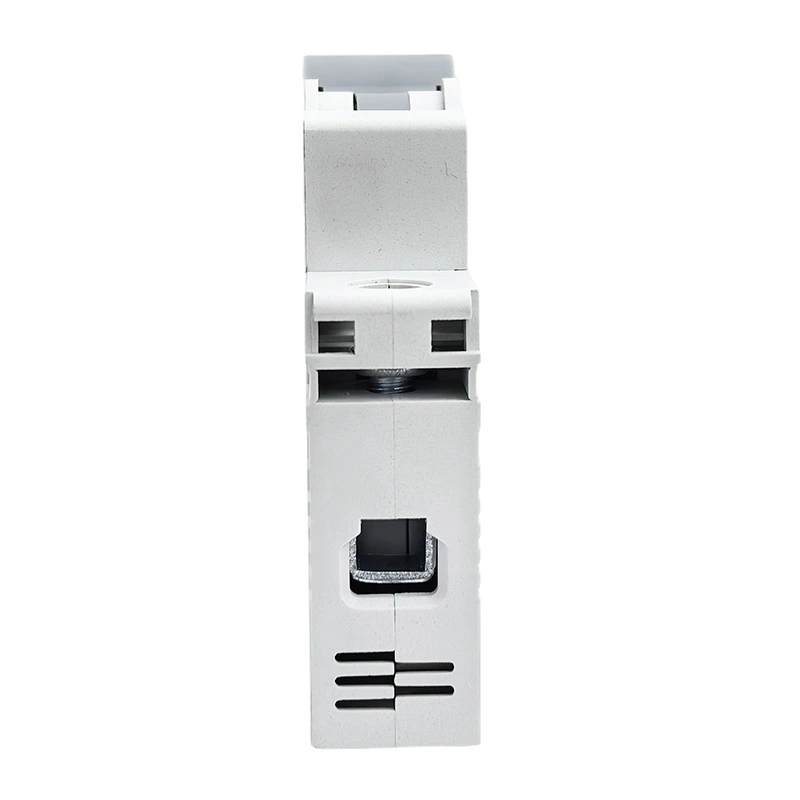

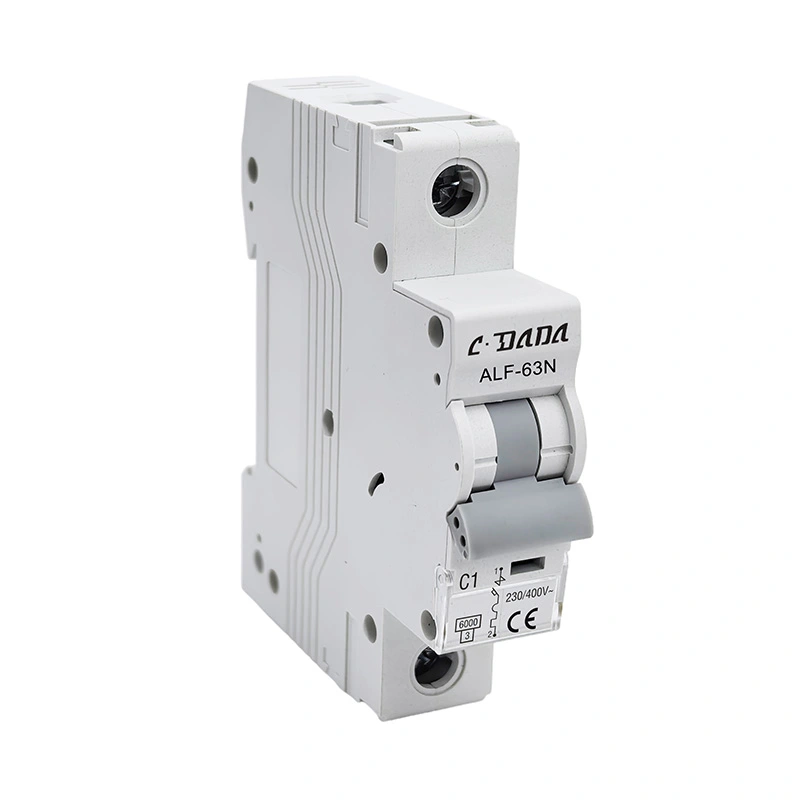

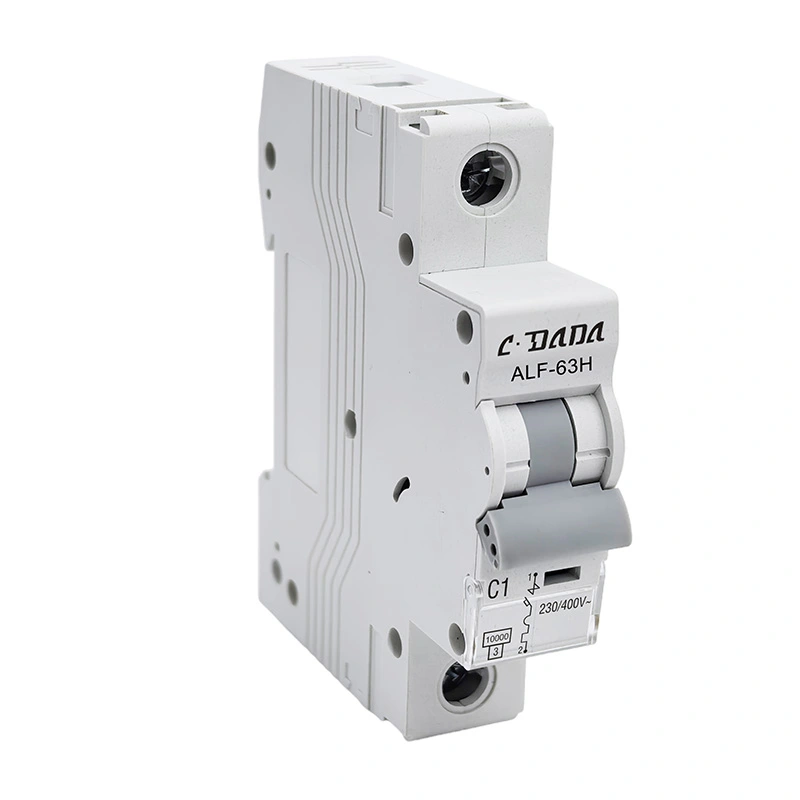

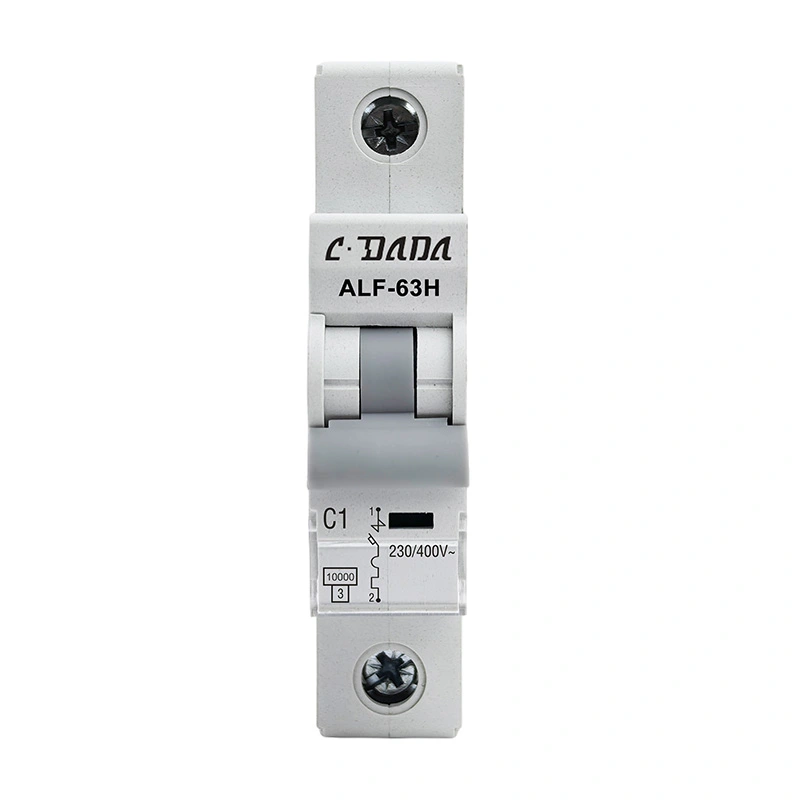

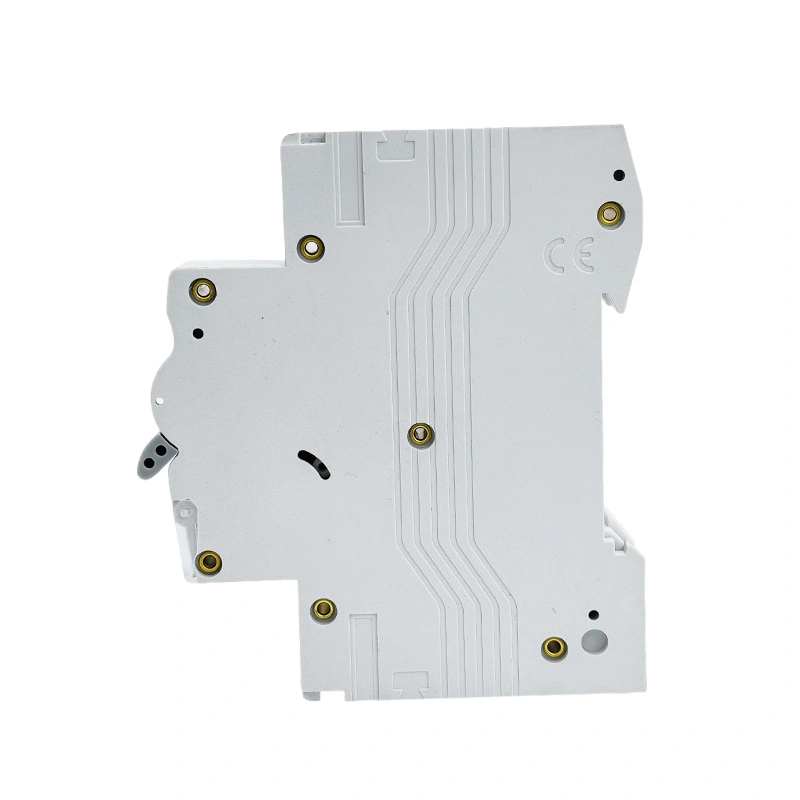

6KA 10kA miniatür elektrik açarı

Model:ALF-63N/H Series
CDADA 6kA 10kA miniatür elektrik açarları IEC60898 standartlarına uyğun yüksək sındırma qabiliyyəti təklif edərək, toplu satınalma üçün əsas seçimdir. Bu MCB yaşayış və sənaye enerji sistemlərində sabit dövrə qorunması üçün hazırlanmışdır. Kompakt alov gecikdirən dizaynı və sürətli termal-maqnit söndürülməsi ilə o, həddindən artıq yüklənmələrə və qısaqapanmaya qarşı təhlükəsizliyi təmin edir. 35 mm DIN relslərə quraşdırmaq asandır, bu qurğular qlobal elektrik distribyutorları və podratçılar üçün uzun xidmət müddəti və etibarlı performans təmin edir.

ALF-63N/H seriyalı yüksək qıran 6KA 10kA Miniatür Devre Açıcı (MCB), IEC60898 standartına uyğundur, MCB etibarlı performans, dəqiq qoruyucu funksiya, qısa buraxılış müddəti və yüksək qırılma qabiliyyəti, kiçik həcmli xüsusiyyətlərə malikdir. O, kontaktorların, keçid qurğularının və elektrik aparatlarının həddindən artıq yüklənməsi zamanı geniş istifadə olunur.

CDADA ilə əlaqə saxlayın və istehsalçınız olaraq bizi seçin, biz OEM/ODM xidmətləri təklif edə bilərik.

6KA 10kA Miniature Circuit Breaker

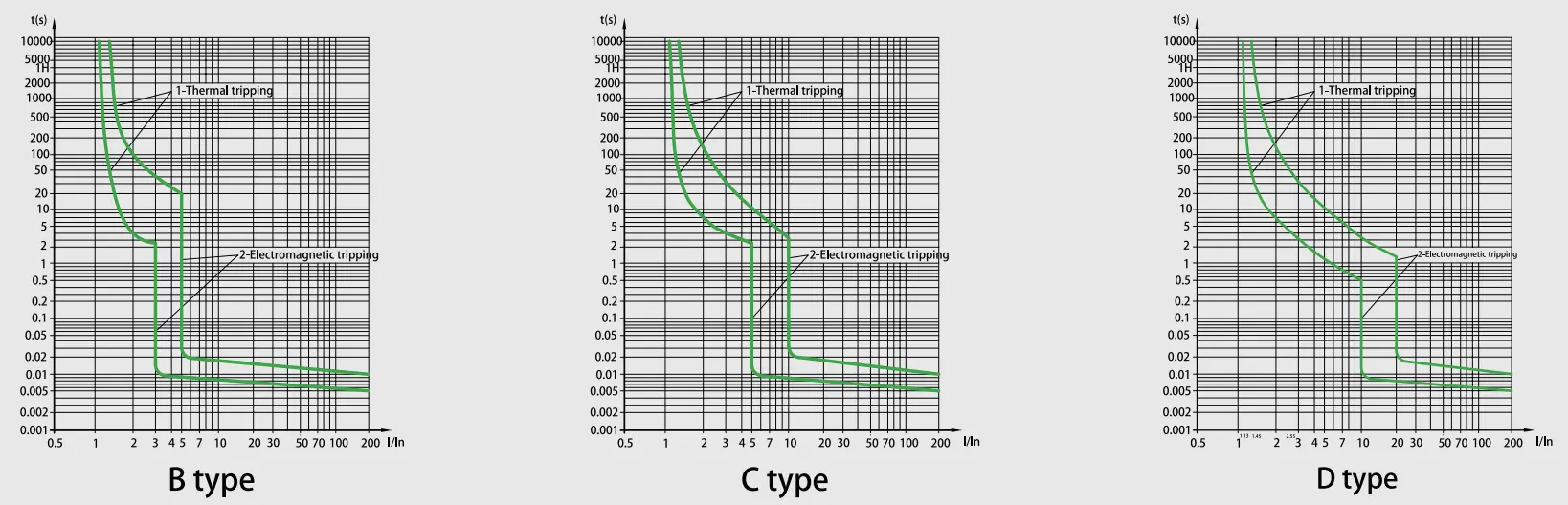

Xarakterik əyri

6KA 10kA Miniature Circuit Breaker

Texniki spesifikasiya

ALF-63N/H seriyası 6KA 10kA miniatür açar

Standart

EN/IEC60898-1

Qırılma qabiliyyəti (kA)

6,10

Qoruma

Həddindən artıq yüklənməyə və qısaqapanmaya qarşı

Nominal cərəyan(A)In

1,2,3,4,6,10,13,16,20,25,32,40,50,63

Nominal gərginlik (V)

1PAC 230/400,240/415

1P+N,2P,3P,3P+N,4PAC400/415

Nominal impulsa davamlı gərginlik Uimp(kV)

4

Nominal izolyasiya gərginliyi Ui(V)

500

Enerji məhdudlaşdıran kass

3

Ətraf mühitin temperaturu (℃)

-25~+40,Maks.95% rütubət

Termal əməliyyat həddi

1.13xln Bir saat ərzində tıxac yoxdur

Bir saat ərzində 1.45xIn Tripping

Maqnetik əməliyyat

B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn

Qütblərin sayı

1P,1P+N,2P,3P,3P+N və 4P

Səfər növü

Termal/maqnit buraxılması

Terminal tutumu

16 mm² çevik və ya 25 mm² sərt, 25A reytinqinə qədər

25 mm² çevik və ya 35 mm² sərt 32A-dan 63A-a qədər

Qoruma dərəcəsi

IP20

Quraşdırma

35 mm DIN relsinə montaj

Genişlik

Hər dirək üçün 17,8 mm

Devre açarının buraxılış xarakteristikası

YOX.

Nominal buraxılış cərəyanı(A)

İlkin vəziyyət

Test cərəyanı

Müəyyən edilmiş vaxt

Nəticə alınmalıdır

Qeydlər

1

1-63

soyuq vəziyyət

1.13 In

t≤1h

Qeyri-səyahət


2

1-63

əvvəlki sınaqdan sonra

1,45 mln

t<1saat

səfər

5 saniyə ərzində sabit olaraq müəyyən edilmiş dəyərə qədər cərəyan qurmaq

3

In≤32

soyuq vəziyyət

2.55 In

1s

səfər


>32-də

4

1-63

soyuq vəziyyət

3In

t≤0,1s

Qeyri-səyahət

B növü

5In

t<0.1s

səfər

B növü

510 ln

t≤0,1s

Qeyri-səyahət

C növü

10In

t<0.1s

səfər

C növü

20 ln

t≤0,1s

Qeyri-səyahət

D növü


t<0.1s

səfər

D növü


Dözümlülük (əməliyyatlar)

Kateqoriya

Əməliyyat dövrləri

Əməliyyat tezliyi

Nominal cərəyan

Elektrik davamlılığı

4000

240/saat

1-32

120/saat

40-63

Mexanik dözümlülük

10000

240/saat

1-63


Xüsusiyyətlər


★ Ultra Yüksək Qısa Qapanma Tutumu

Qabaqcıl qövsə nəzarət texnologiyası sənaye standartları ilə müqayisədə daha yüksək kəsilmə qabiliyyətinə nail olmaqla, ekstremal nasazlıq şəraitində sənaye dərəcəli elektrik sistemlərinin etibarlı qorunmasını təmin edir.



★ Dual-Mode Connection Interface

İnteqrasiya edilmiş hibrid terminal dizaynı həm sərt şinlərin yerləşdirilməsini, həm də çevik kabel sıxışdırılmasını dəstəkləyir və naqil çəkmə vaxtını 40% azaltmaqla müxtəlif quraşdırma ssenarilərinə alətsiz uyğunlaşma imkanı verir.



★ Uzunömürlülük üçün Enerji Saxlama Mexanizmi

Aşınma-kompensasiya texnologiyasına malik 10.000 mexaniki dövrə dözümlü yay yardımlı əməliyyat sistemi



★ Təkmil Kompozit Korpus

şöhrət gecikdirici, istiliyədavamlı və impuls keçirməyən xassələrə malik olan nasazlıq hadisələri üçün inteqrasiya olunmuş qövs söndürmə kameraları.



★ Dinamik cərəyanı məhdudlaşdıran topologiya

Ağıllı enerji ötürülməsinin qarşısının alınması pik nasazlıq cərəyanlarını 65-80% azaldır və 30% ümumi sistem xərclərini azaltma potensialı ilə aşağı axın cihaz spesifikasiyasının optimallaşdırılmasına imkan verir.

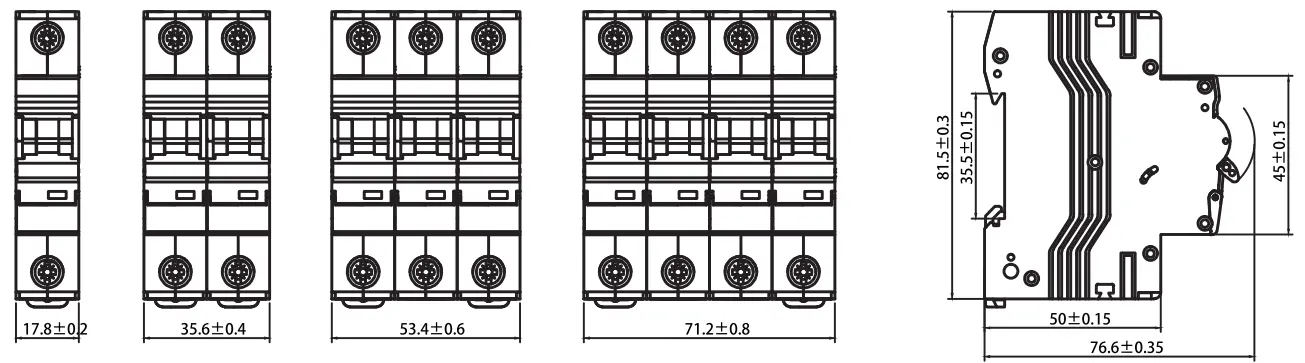

Kontur ölçüləri

6KA 10kA Miniature Circuit Breaker

Tətbiq Ssenariləri

★ Yaşayış: Ev təhlükəsizliyi üçün istehlakçı bölmələri və paylama lövhələri.

★ Sənaye: kontaktorların, keçid qurğularının və ağır elektrik aparatlarının mühafizəsi.

★ Kommersiya: Yüksək etibarlılıq tələb edən ofis binaları və ticarət mərkəzləri.

Keyfiyyətə Nəzarət və Standart Test

★ Hər CDADA MCB IEC60898-1 ilə uyğunluğu təmin etmək üçün ciddi sınaqdan keçir:

★ Termal Açıqlama Testi: 1.13In (qeyri-səyahət) və 1.45In (1 saat ərzində səyahət) ilə təsdiqlənib.

★ Magnetic Tripping Test: B, C və D xüsusiyyətləri üçün dəqiq buraxılış testi.

★ Elektrik Dözümlülük: 4000 əməliyyat dövrü üçün sınaqdan keçirilmişdir.

★ Mexaniki Dözümlülük: 10.000 dövr üçün təsdiq edilmişdir.

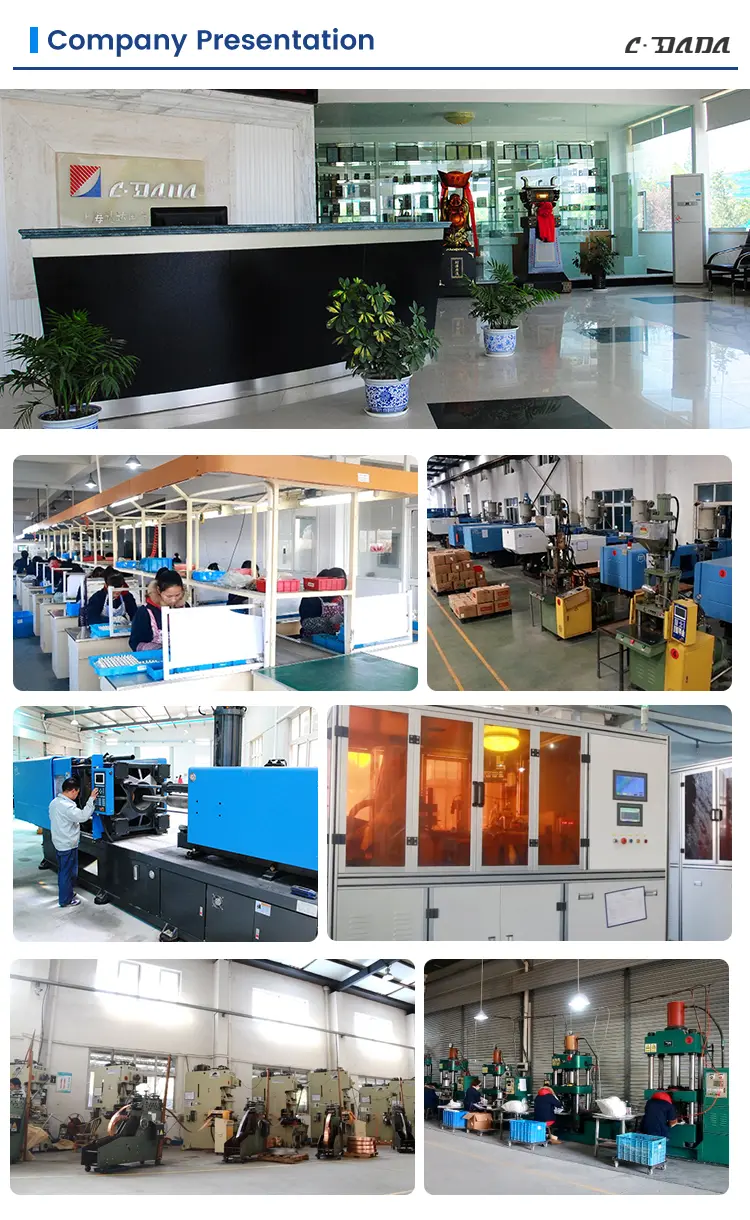

Zavod gücü və dəstəyi

Shanghai DADA Electric Co., Ltd. qabaqcıl istehsal xətləri və peşəkar mühəndis komandası ilə aparıcı istehsalçıdır. Biz təmin edirik:

★ Qlobal brendlər üçün xüsusi OEM/ODM xidmətləri.

★ Sıfır qüsursuz çatdırılmanı təmin etmək üçün ən müasir sınaq avadanlığı.

★ Qlobal Logistika Dəstəyi: Məhsulların mükəmməl vəziyyətdə gəlməsini təmin etmək üçün dəniz və hava daşımaları üçün optimallaşdırılmış qablaşdırma.

6KA 10kA Miniature Circuit Breaker
