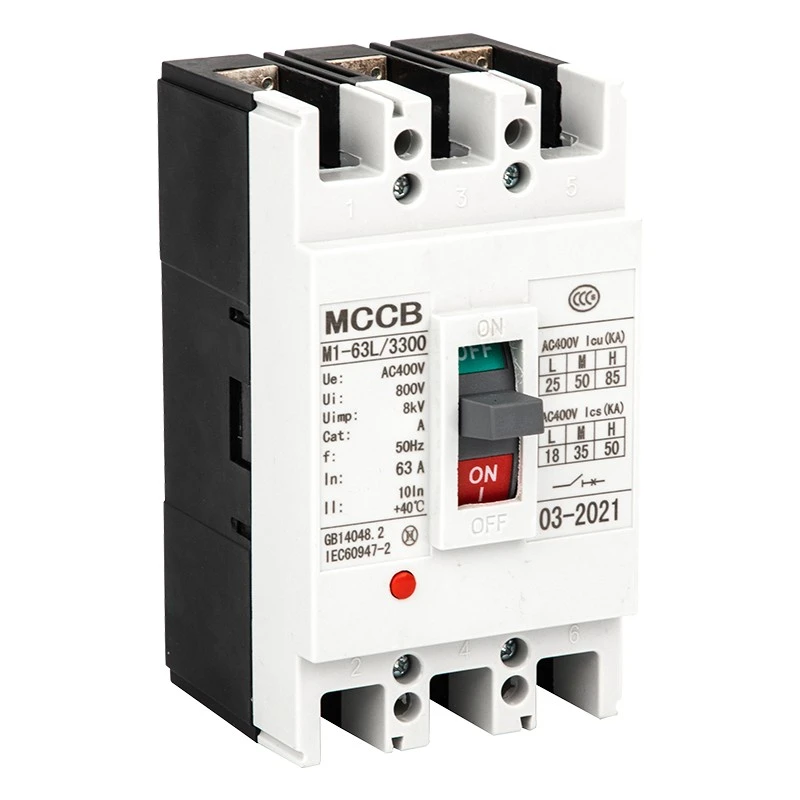

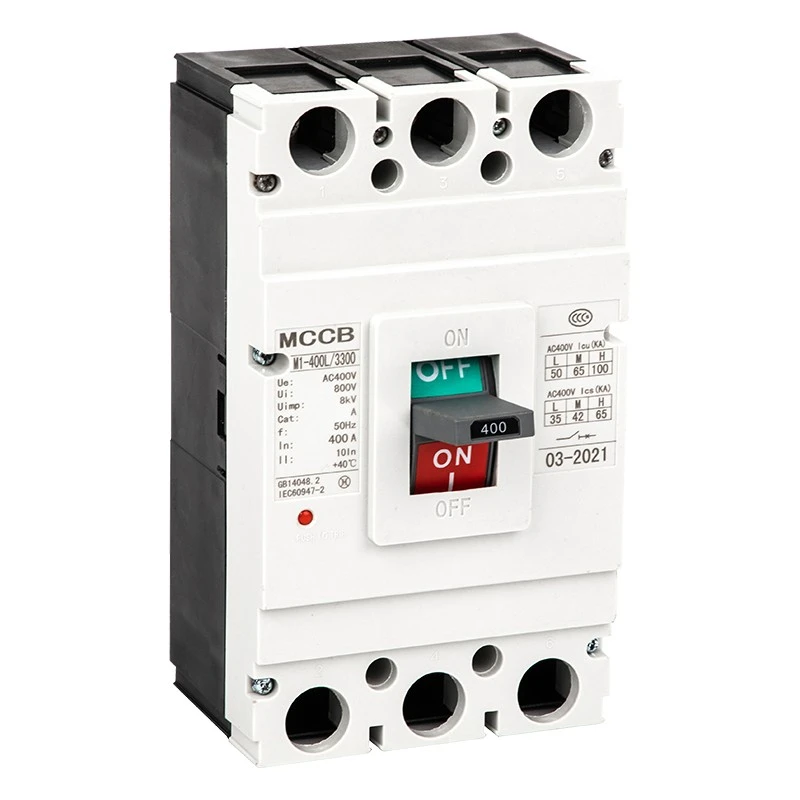

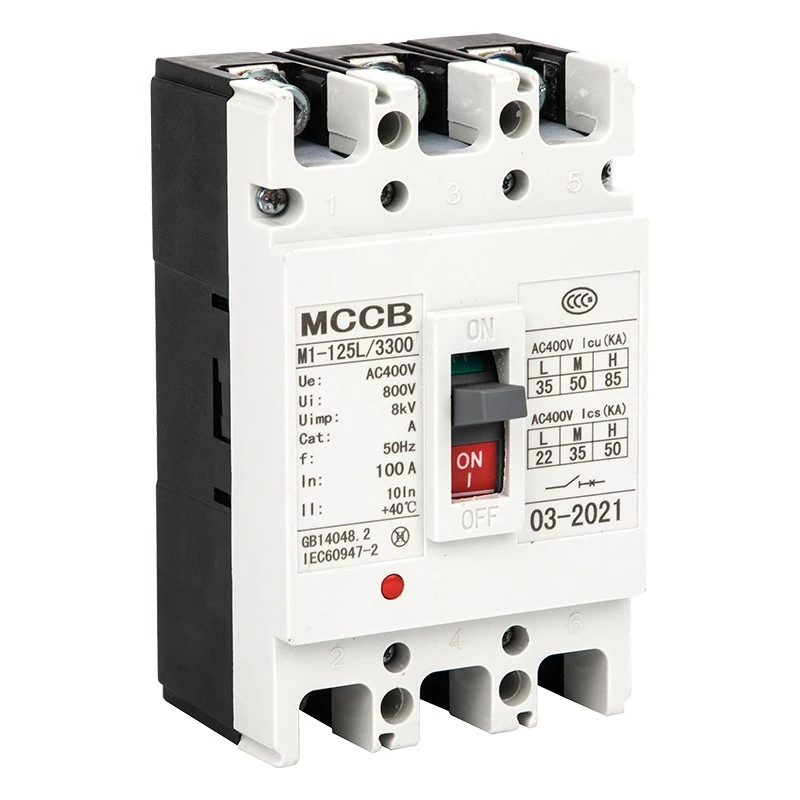

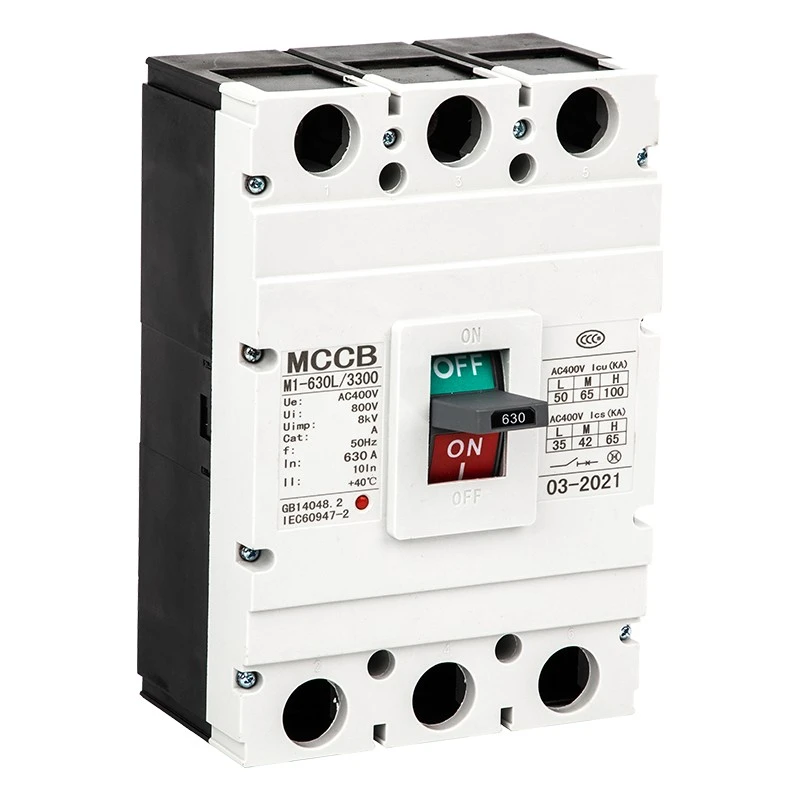

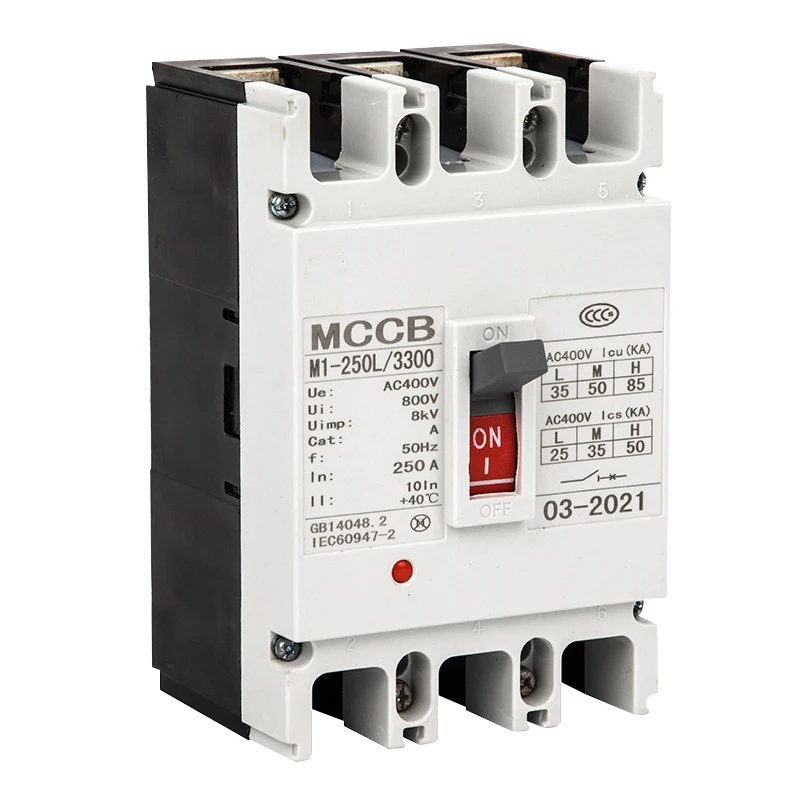

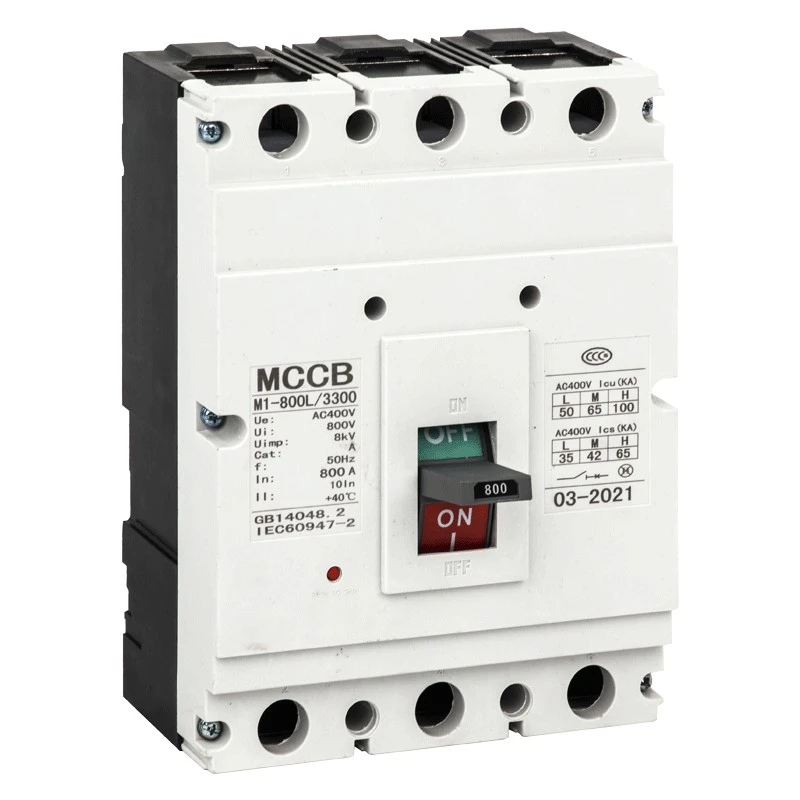

CM1 qəliblənmiş qutu dövrə açarı

Bu DAM2 (CM1) seriyalı CM1 Qəliblənmiş Korpusun dövrə açarı Çində etibarlı istehsalçı və təchizatçı olan Shanghai DADA Electric Co., Ltd. tərəfindən istehsal olunan yüksək performanslı aşağı gərginlikli qoruyucu cihazdır. Nominal izolyasiya gərginliyi 800V-ə qədər, nominal iş gərginliyi 400V/690V və nominal cərəyan 63A-dan 1600A-a qədər enerji paylanması, dövrə qorunması, mühərrikin idarə edilməsi və nadir hallarda keçid üçün geniş istifadə olunur.

Bu seriya şaquli və üfüqi quraşdırmanı dəstəkləyir, IEC60947-2 standartına uyğundur və enerji avadanlığı üçün tam yüklənmə, qısaqapanma və aşağı gərginlikdən qorunma təmin edir.

Məhsul Xüsusiyyətləri

★ Nominal izolyasiya gərginliyi: 800V; İş gərginliyi: 400V/690V

★ Cari diapazon: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Qırılma qabiliyyəti: L standart, M orta, H yüksək qırılma növü

★ Termal-maqnit və elektromaqnit ikili buraxılış rejimləri

★ Şaquli / üfüqi quraşdırma, izolyasiya istifadəsi üçün uyğundur

★ Geniş ətraf temperatur diapazonu: -5℃~+40℃

★ Hündürlük ≤2000m, çirklənmə dərəcəsi 3

Tətbiqlər

CDADA CM1 qəliblənmiş qutu dövrə açarı fabriklər, binalar, məlumat mərkəzləri, elektrik stansiyaları, infrastruktur, mexaniki avadanlıq və enerji paylayıcı şkaflar daxil olmaqla sənaye və mülki enerji paylama sistemlərində geniş tətbiq olunur. O, həmçinin tikinti, metallurgiya, neft-kimya və digər sənaye sahələrində motorun qorunması, dövrələrin dəyişdirilməsi və təhlükəsiz enerji təchizatı üçün istifadə olunur.

Texniki Parametrlər

★ Standartlar: IEC60947-2, GB14048.2

★ Tezlik: AC 50Hz/60Hz

★ Qütb: 1P, 2P, 3P, 4P

★ Buraxılış: Termal-maqnit (ikiqat), elektromaqnit (ani)

★ Ani parametr: Paylanma növü 10In±20%; Motor növü 12In±20%

★ Quraşdırma: Ön naqillər, arxa naqillər, plug-in növü

★ Əməliyyat: Manual, elektrik işləmə mexanizmi

Kontur və Quraşdırma Ölçüləri

Bizim CM1 MCCB 63A–1600A modelləri üçün ön naqillər, arxa naqillər və plug-in tipləri daxil olmaqla tam ölçü məlumatlarını təqdim edir. Müxtəlif çərçivə ölçüləri (63/100/225/400/630/800/1250/1600) standart şkaf quraşdırılması üçün H, H1, H2 ölçülərinə uyğun gəlir. Əllə və elektriklə işləyən mexanizmin hündürlüyü də asan montaj üçün standartlaşdırılıb.

Aksesuarlar & Funksiyalar

Daxili Aksesuarlar

★ Şunt buraxma: etibarlı açma üçün 70% -110% nominal gərginlik

★ Aşağı gərginlik buraxılması: avtomatik qorunma üçün 35%–70% gerilim düşməsi

★ Köməkçi əlaqə və həyəcan əlaqəsi: Siqnal rəyi və nasazlıq siqnalı

★ Öncədən ödənilmiş sayğacın ayrılması: 0,5-2s gecikmə

Xarici Aksesuarlar

★ Manual əməliyyat mexanizmi

★ Elektrik (motor) işləmə mexanizmi

★ Faza ayırıcıları, montaj vintləri, şinlər dəstləri

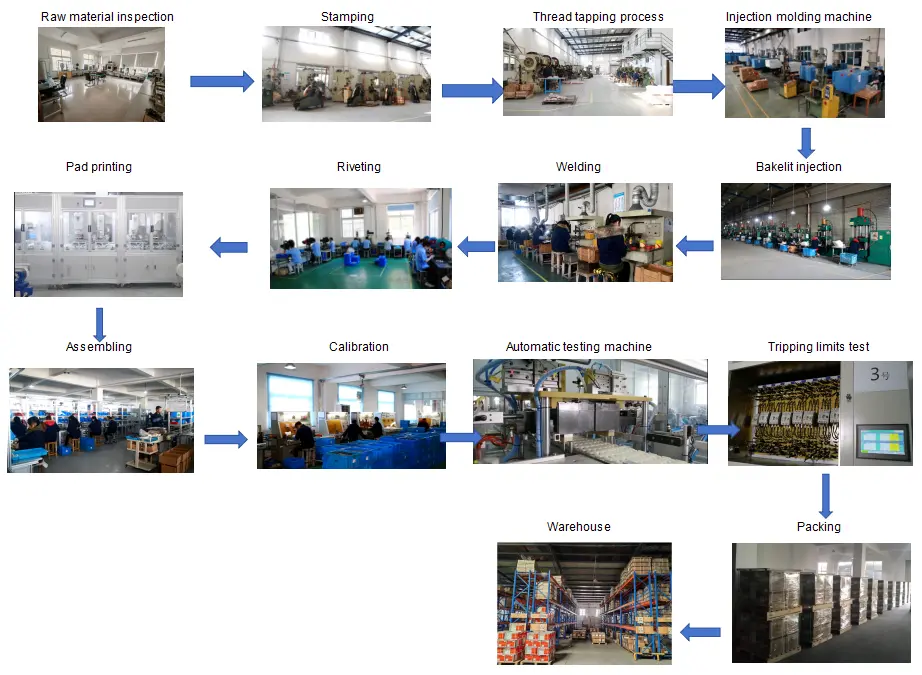

Keyfiyyətə Nəzarət axını

Xammalın yoxlanılması → İstehsal emalı → Montaj xətti → Səfər xarakteristikasının sınağı → Temperaturun yüksəlməsi sınağı → Qısaqapanma testi → Yaşlanma testi → Görünüş və ölçü yoxlanışı → Qablaşdırma → Göndərmədən əvvəl yekun yoxlama

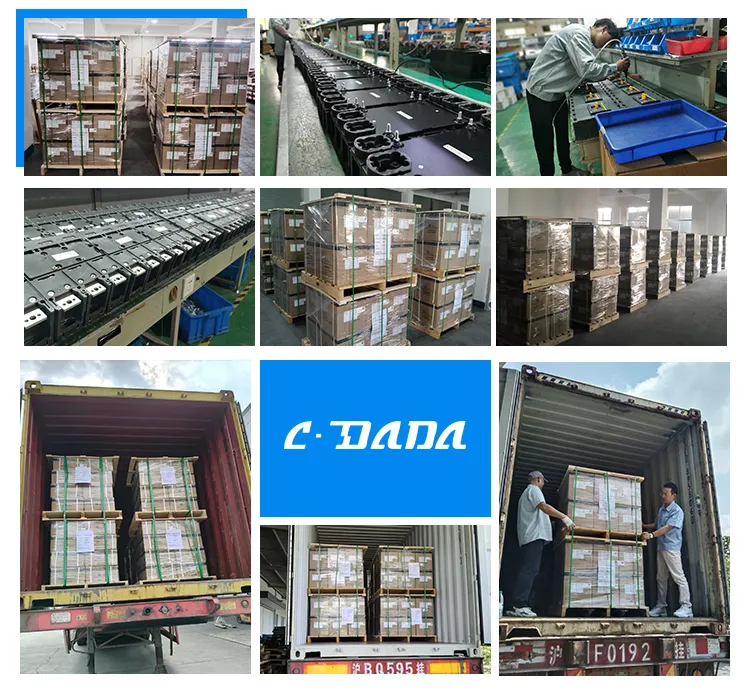

Qablaşdırma və Göndərmə

★ Təhlükəsiz daşınma üçün standart ixrac karton + taxta altlıq

★ Etiket: model, cari, dirək, miqdar, sertifikat

★ Dəniz, hava və quru logistikası üçün uyğundur

Sertifikatlar

IEC60947-2, GB14048.2, CE, CB, ROHS və digər beynəlxalq təsdiqlər.

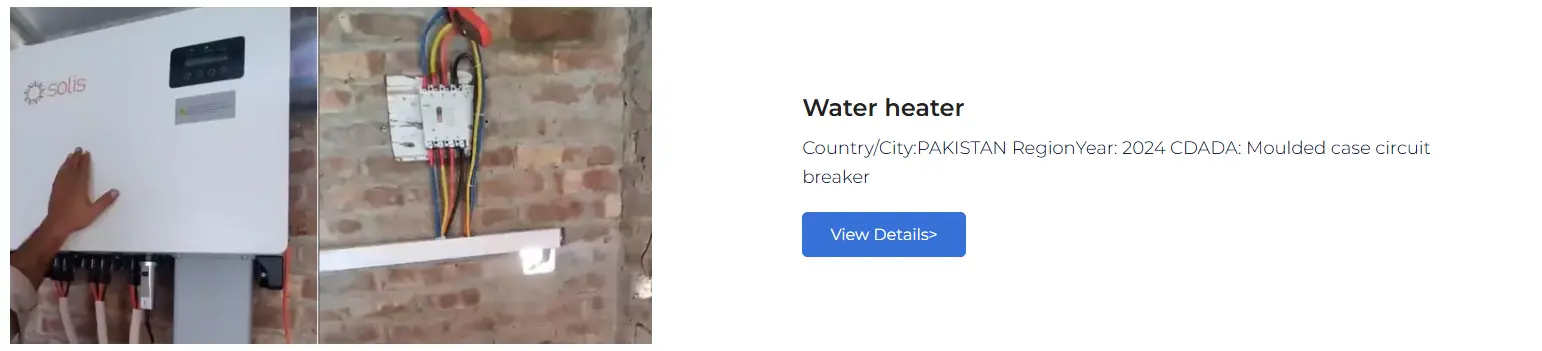

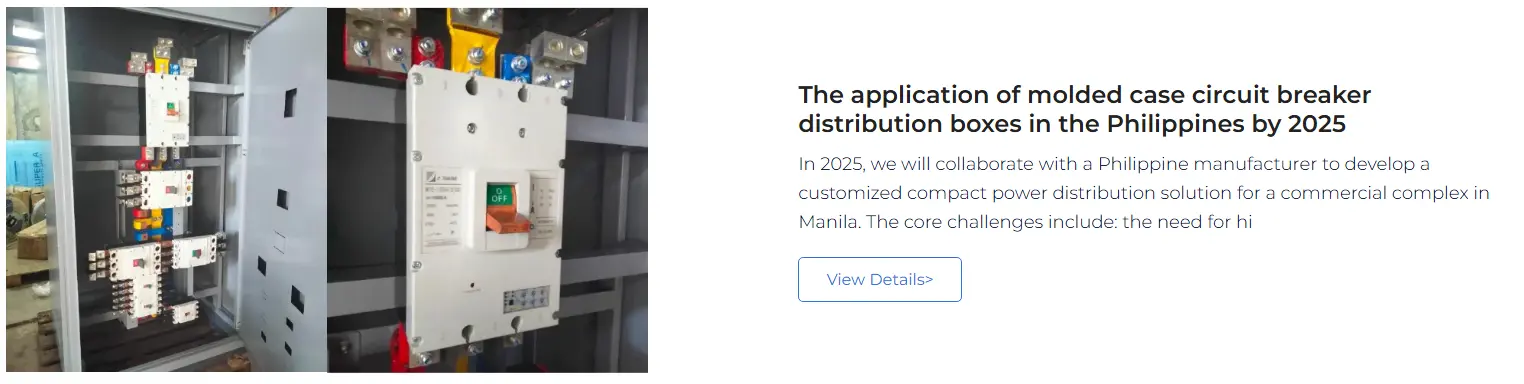

Müştəri əməkdaşlığı halları

CDADA DAM2 seriyalı MCCB Avropa, Cənub-Şərqi Asiya, Yaxın Şərq, Afrika və Cənubi Amerikada enerji paylama sistemi inteqratorları, sənaye avadanlıqları istehsalçıları, keçid qurğuları zavodları, tikinti podratçılar və OEM markaları daxil olmaqla qlobal müştərilərə təqdim edilmişdir. Biz uzunmüddətli tərəfdaşlar üçün sabit toplu tədarük və fərdi həllər təqdim edirik.
