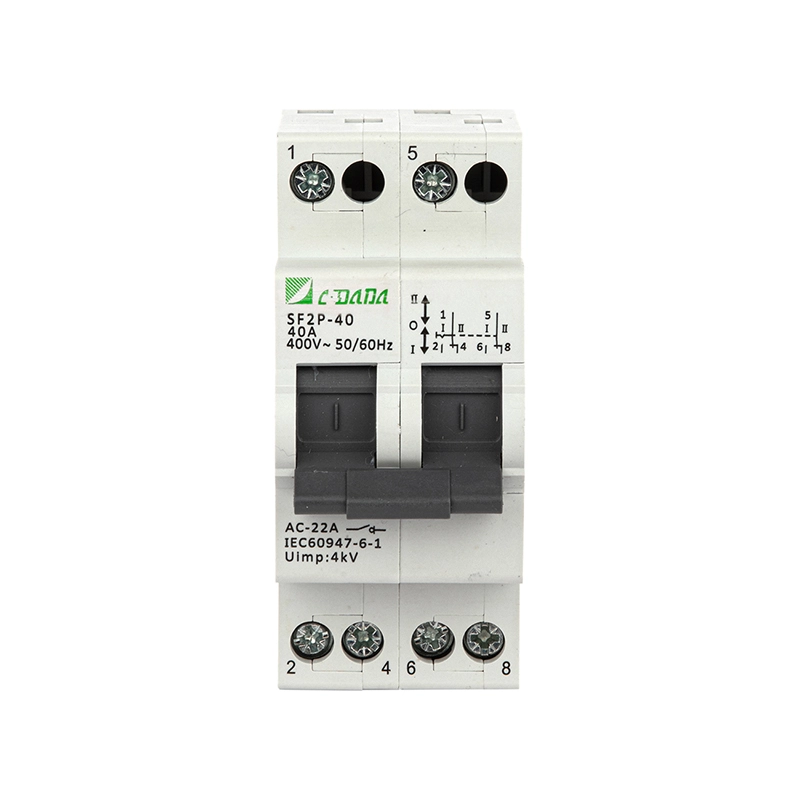

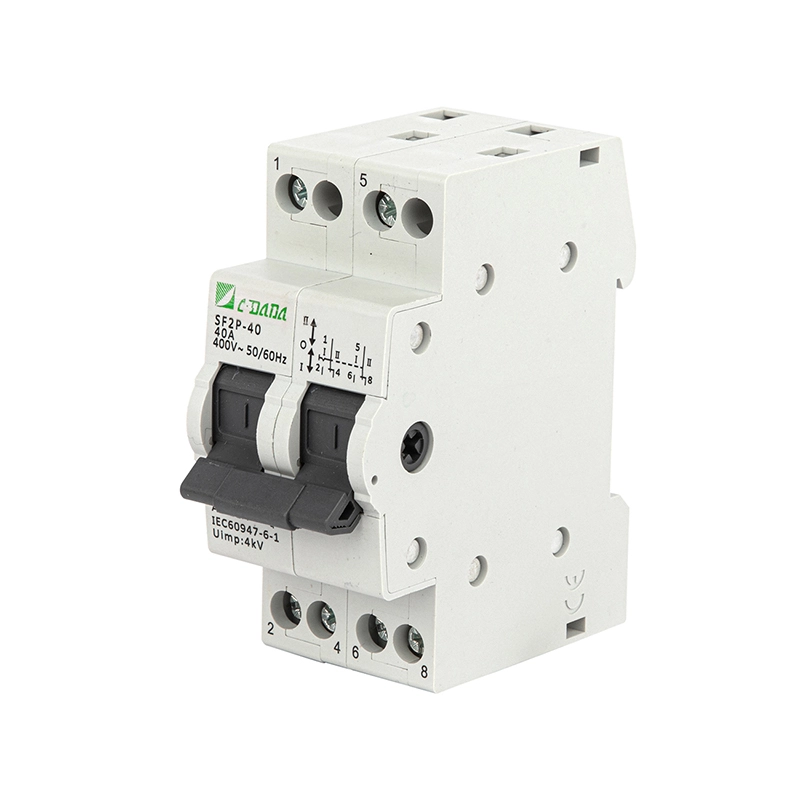

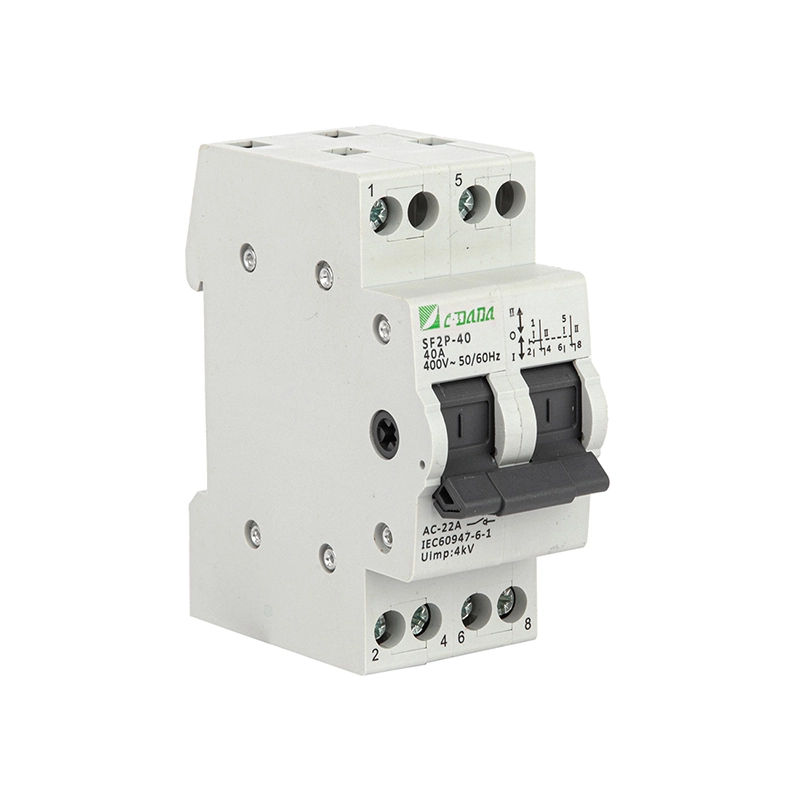

2P keçid açarı

CDADA SF Series 2P Dəyişdiricisi ilə təhlükəsiz və etibarlı enerji mənbəyi keçidini təmin edin, o, yaşayış, ticarət və yüngül sənaye tətbiqlərində kritik dövrə çevrilməsi üçün uyğundur. Bu DIN relsinə quraşdırılmış mikro dəyişdirmə açarı ikili enerji mənbələrini və ya aydın 3 mövqeli işləmə ilə yükləri dəstəkləyir: I -OFF-II, şəbəkə/şəbəkə və ehtiyat/generator təchizatı, mühərrikin irəli/geri nəzarəti və ya faza/gərginliyə nəzarət sxemləri arasında qüsursuz keçidləri təmin edir.

AC 50/60Hz, 230–400V və 16A-dan 125A-a qədər cərəyanlar üçün qiymətləndirilən CDADA 2P keçid açarı IEC 60947-3 və EN 60947-3 standartlarına uyğundur. ON/OFF mövqe göstəriciləri, yüksək keçiricilik kontaktları və yayla dəstəklənən tez hazırlama/açma mexanizmi ilə o, hətta tez-tez əl ilə işləyərkən stabil performansı təmin edir. MCB və kontaktorlarla yanaşı modul quraşdırma üçün nəzərdə tutulmuşdur, o, binalardakı paylayıcı lövhələr, nasos otaqları, telekommunikasiya şkafları və qəza işıqlandırma sistemləri üçün idealdır.

Əsas Spesifikasiyalar

Seriya: SF Series 2P Manual Changeover Switch

Brend: CDADA | İstehsalçı: Shanghai DADA Electric CO.,LTD

Qütblər: 2P (İkili Qütb) — 1P-dən 4P-ə qədər variantda mövcuddur

Nominal cərəyan: 16A – 125A (40°C-dən yuxarı mühitdə 80% azalma)

Nominal gərginlik: 230/400V AC, 50/60Hz

İzolyasiya gərginliyi (Ui): 500V

İstifadə kateqoriyası: AC-22A (qarışıq rezistiv və induktiv yüklər)

Qısamüddətli dayanıqlı cərəyan (Icw): 1s üçün 12×Ie

Hazırlama Tutumu: 20×Ie, t=0.1s

Mexanik Ömrü: 8500 əməliyyat

Elektrik ömrü: 1500 əməliyyat (yük altında)

Çirklənmə dərəcəsi: II

Quraşdırma: Standart TH35 DIN relsi

Əməliyyat: Əl ilə 3 mövqeli tutacaq (I – O – II)

Göstəricilər: Dəstəyin düzülməsi ilə görünən ON/OFF mövqeyi

Terminallar: Kabel və ya şin bağlantısı

Sıxma anı:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Təhlükəsizlik Qeydi: Qövs söndürmə kamerası yoxdur → qısaqapanmadan qorunmaq üçün yuxarı qoruyucularla/MCB-lərlə istifadə edilməlidir

Texniki məlumat vərəqi

Niyə CDADA 2P keçid keçidini seçməlisiniz?

★ Təhlükəsiz 3-Mövqe İzolyasiya

Həqiqi OFF (O) mövqeyi hər iki mənbəni ayırır - baxım və geri besleme təhlükəsizliyi üçün kritikdir.

★ DIN-Rail Modul Dizaynı

MCB-lərin yanında bir neçə saniyə ərzində quraşdırılır—yerə qənaət edir və ağıllı binalarda və ya OEM korpuslarında panelin yerləşdirilməsini asanlaşdırır.

★ Yüksək Etibarlı Əlaqələr

Optimallaşdırılmış dinamik-statik təmas həndəsi aşağı müqavimət və uzunmüddətli sabitliyi təmin edir.

★ Qlobal Uyğunluq

Avropa, Asiya, Afrika və Latın Amerikasında qəbul edilmiş IEC 60947-3 sertifikatına malikdir.

★ İstifadəçi üçün Təhlükəsiz Əməliyyat

Yayla dəstəklənən mexanizm qismən birləşmənin qarşısını alır; 63A+ modelləri üçün uzadılmış tutacaq isteğe bağlıdır.

★ Çox yönlü proqramlar

Generatorun ötürülməsindən motor istiqamətinin dəyişdirilməsinə - bir açar, çoxlu funksiyalar.

Tipik Tətbiqlər

Ehtiyat Enerji Sistemləri: Kommunal və generator arasında keçid

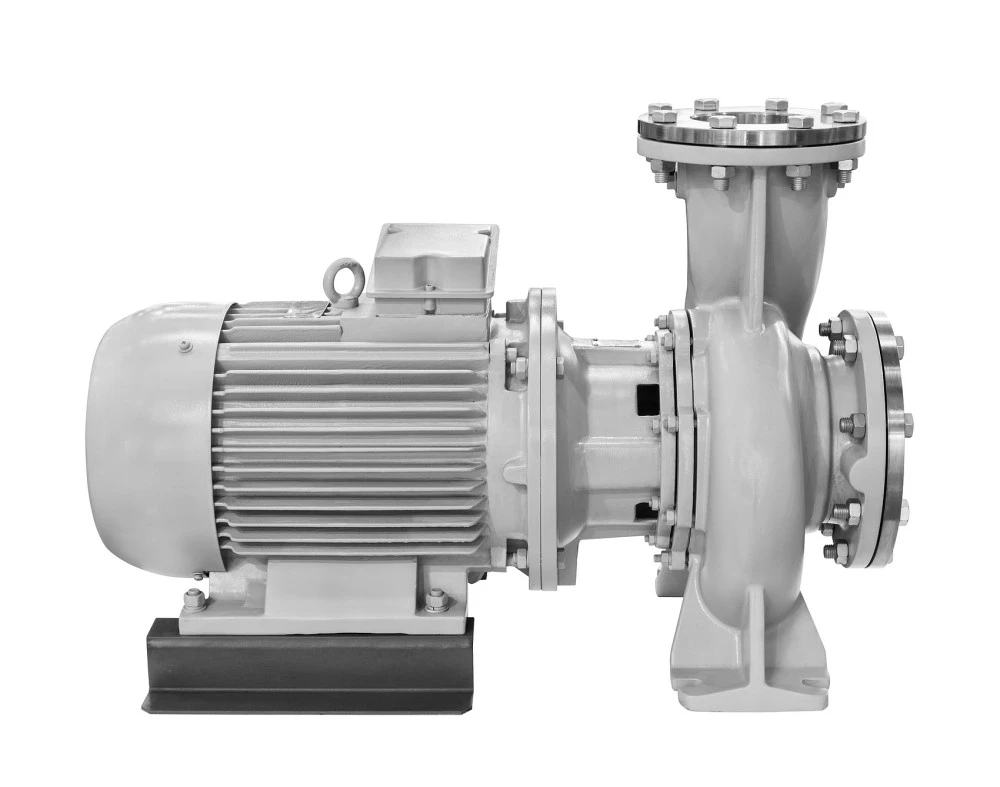

Motor nəzarəti: kiçik nasosların və ya fanatların irəli/geri fırlanması

Ölçmə sxemləri: Ölçmə panellərində gərginlik/faza seçimi

Binanın avtomatlaşdırılması: İkili HVAC bölməsinin dəyişdirilməsi, təcili işıqlandırmanın ötürülməsi

Telekommunikasiya və Məlumat Mərkəzləri: Əlavə PSU mənbəyi seçimi

CDADA haqqında

★ Əsas üstünlüklərimiz bunlardır:

1) Tam beynəlxalq sertifikatlar,

2) Güclü OEM/ODM qabiliyyəti,

3) Yüksək xərc-performans nisbəti,

4) Etibarlı genişmiqyaslı istehsal gücü,

5) Geniş ixrac təcrübəsi.

★ Məhsullarımız Cənub-Şərqi Asiya, Yaxın Şərq, Cənubi Amerika, Afrika, Avropa və MDB ölkələrinə uğurla ixrac edilir və Kəmər və Yol bazarlarına güclü diqqət yetirir.

★ Biz davamlı olaraq Ar-Ge-yə sərmayə qoyuruq, qlobal standartları və bazar tendensiyalarını izləyirik və məhsul portfelimizi təkmilləşdirmək üçün sənaye mütəxəssisləri ilə əməkdaşlıq edirik.

Tez-tez verilən suallar

S1: Mən yük altında dəyişə bilərəmmi?

A1: Tövsiyə olunmur. SF seriyası 2P Dəyişiklik açarında qövs söndürmə kamerası yoxdur. Kommutasiyadan əvvəl həmişə dövrəni enerjisizləşdirin və ya yalnız yüksüz ötürmə üçün istifadə edin (məsələn, izolyator funksiyası). Canlı yükdə keçid üçün motorlu ATS və ya qoruyucu açar ayırıcıları nəzərdən keçirin.

S2: Niyə “O” (OFF) mövqeyi var?

A2: Mərkəzi OFF mövqeyi hər iki enerji mənbəyindən tam təcrid olunmasını təmin edir - texniki xidmət təhlükəsizliyi və generatorlara və ya çeviricilərə əks qidalanmanın qarşısını almaq üçün vacibdir.

S3: Bu açarla qoruyuculara ehtiyacım varmı?

A3: Bəli. Arızalı cərəyanları kəsə bilmədiyi üçün onu həmişə sisteminizin perspektiv qısaqapanma cərəyanı üçün qiymətləndirilmiş yuxarı qoruyucularla və ya MCB-lərlə birləşdirin.

S4: O, mühərrik istiqamətini idarə edə bilərmi?

A4: Bəli - kiçik mühərriklər üçün 2P açarı düzgün naqillə bağlandıqda faza ardıcıllığını tərsinə çevirə bilər. İstiqaməti dəyişməzdən əvvəl motorun dayandığını və enerjisiz olduğundan əmin olun.

5-ci sual: Niyə CDADA-nı digər brendlərdən daha çox seçirsiniz?

A5: CDADA təklif edir:

● Həqiqi 3 mövqeli mexaniki bloklama (üzən vəziyyət yoxdur)

● Qlobal panel standartları ilə DIN-rels uyğunluğu

● Açar mövqeyinin aydın vizual göstəricisi

● Etibarlı təmas təzyiqi üçün möhkəm yay mexanizmi

● Tam IEC sertifikatı və texniki dəstəyi ilə rəqabətli qiymət
